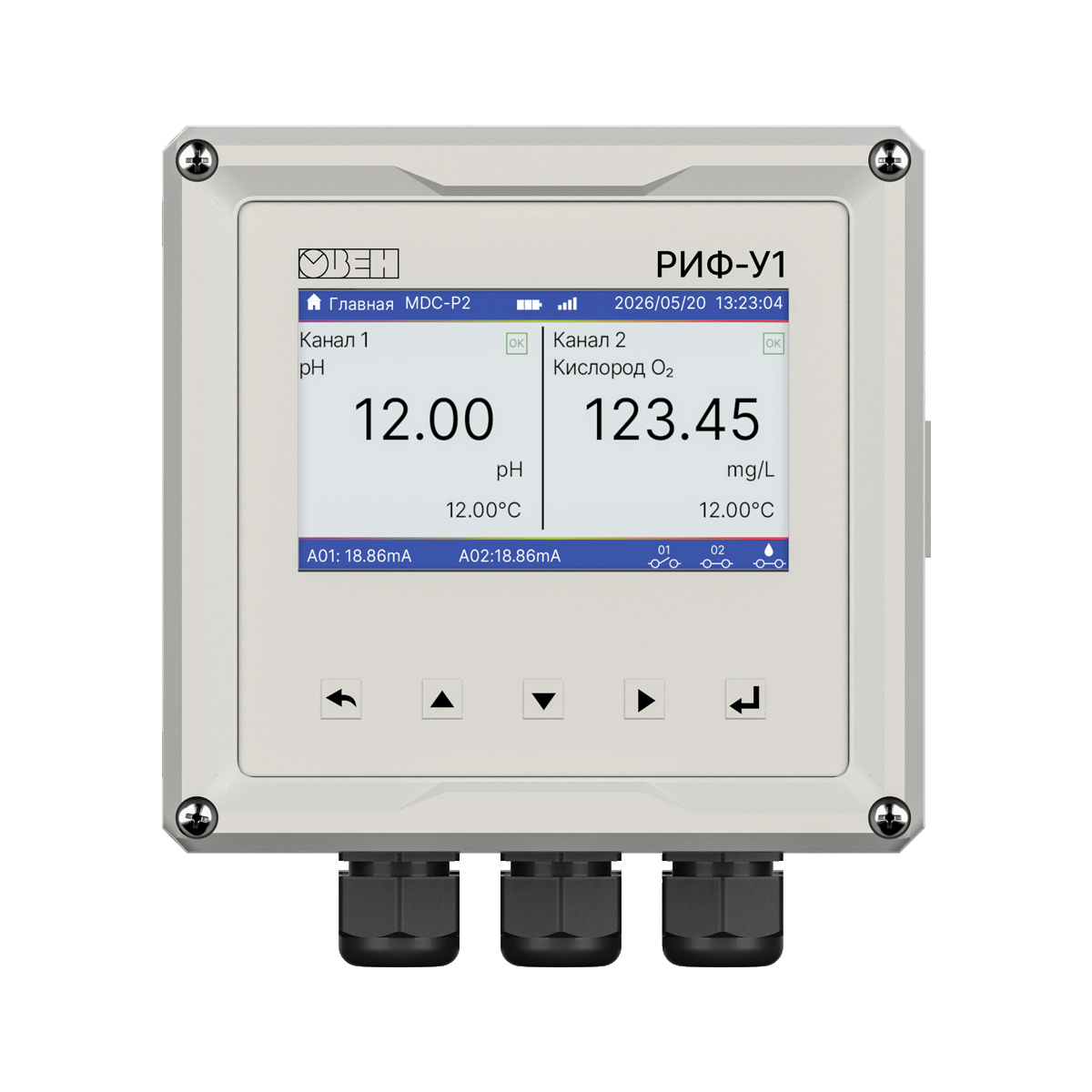

Изображения модели и серии. Внешний вид зависит от исполнения.
Контроллер ОВЕН РИФ-У1 собирает показания датчиков для анализа воды и технологических растворов. Один измерительный канал рассчитан на контроль pH и ОВП с температурной компенсацией, другой — на цифровые датчики расширенного анализа; состав измеряемых величин зависит от подключённых датчиков. Цветной экран показывает значения и графики их изменения, а внутренняя память хранит архив измерений. Для передачи данных предусмотрены RS-485 и токовые сигналы, для управления насосами, клапанами и дозированием — релейные выходы.
Разделите задачу между базовым химическим контролем и дополнительными цифровыми измерениями. Первый канал предназначен для pH/ОВП и температурной компенсации, второй — для цифровых датчиков расширенного анализа. Перечень поддерживаемых величин не означает их одновременное измерение без подбора соответствующих датчиков.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Пределы допускаемой основной приведенной погрешности измерений, не более.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов DO; Тип выходов AO.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| Габаритные размеры | 151×144×118 мм |
| Монтаж | В щит, вырез размером 138×138 мм На стену с помощью кронштейна (приобретается отдельно) |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 28 Вт |
| Коммуникационные интерфейсы | |
| Количество портов | 1×RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
| Входы | |
| Количество | Канал 1 1×AI аналоговый или цифровой для измерения pH/ОВП 1×AI для температуры NTC 10K или Pt100/1000 Канал 2 1×AI цифровой для подключения датчиков с RS-485 |
| Измерение параметров в диапазоне | pH: 0.00…14 pH ОВП: -2000…2000 мВ ХПК, БПК, ООУ: 0…1500 мг/л |
| Пределы допускаемой основной приведенной погрешности измерений, не более | pH: ±0,02 pH (−10...+60 °C): ±0,3 °C (+60...+130 °C): ±2 °C Для датчиков с выходом RS-485 согласно точности подключаемого датчика |
| Выходы | |
| Количество | 3×DO |
| Тип выходов DO | Электромагнитное реле: 4 А, 250 В |
| Тип выходов AO | Токовая петля 4...20 мА |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
