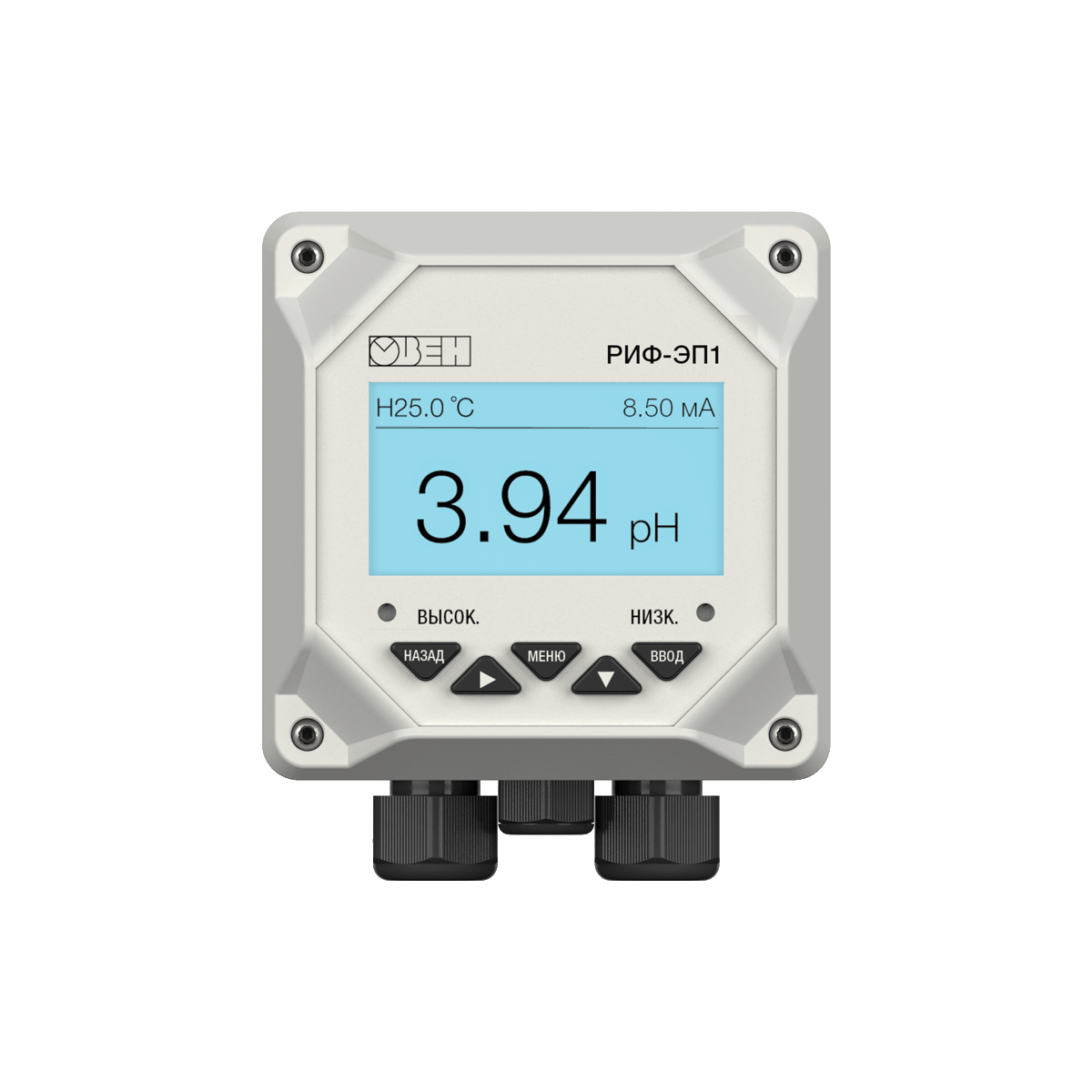

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН РИФ-ЭП1 непрерывно контролирует электропроводность, солесодержание, удельное сопротивление и температуру воды либо технологического раствора. Результаты выводятся на дисплей и передаются по RS-485 Modbus RTU или через аналоговый выход 4…20 мА; отклонение от уставки вызывает сигнализацию. Два реле позволяют включать насосы, клапаны и дозирующее оборудование в системах водоподготовки и очистки стоков.
Определите тип воды или раствора и ожидаемый диапазон электропроводности. Контроллер работает с датчиками разных диапазонов, поэтому комплект для сверхчистой воды и комплект для загрязнённой технологической среды подбираются по соответствующему датчику, а не только по названию контроллера.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Пределы допускаемой основной приведенной погрешности измерений, не более.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов DO; Тип выходов AO.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| Габаритные размеры | 100×100×150 мм |
| Монтаж | В щит, вырез размером 92,5×92,5 мм
|
| Масса | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 5 ВА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
| Входы | |
| Количество | 2 × AI для измерения ЕС/TDS и температуры |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±1 % |
| Выходы | |
| Количество | 2 × DO |
| Тип выходов DO | Электромагнитное реле: 4 А, 250 В |
| Тип выходов AO | Токовая петля 4…20 мА |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
