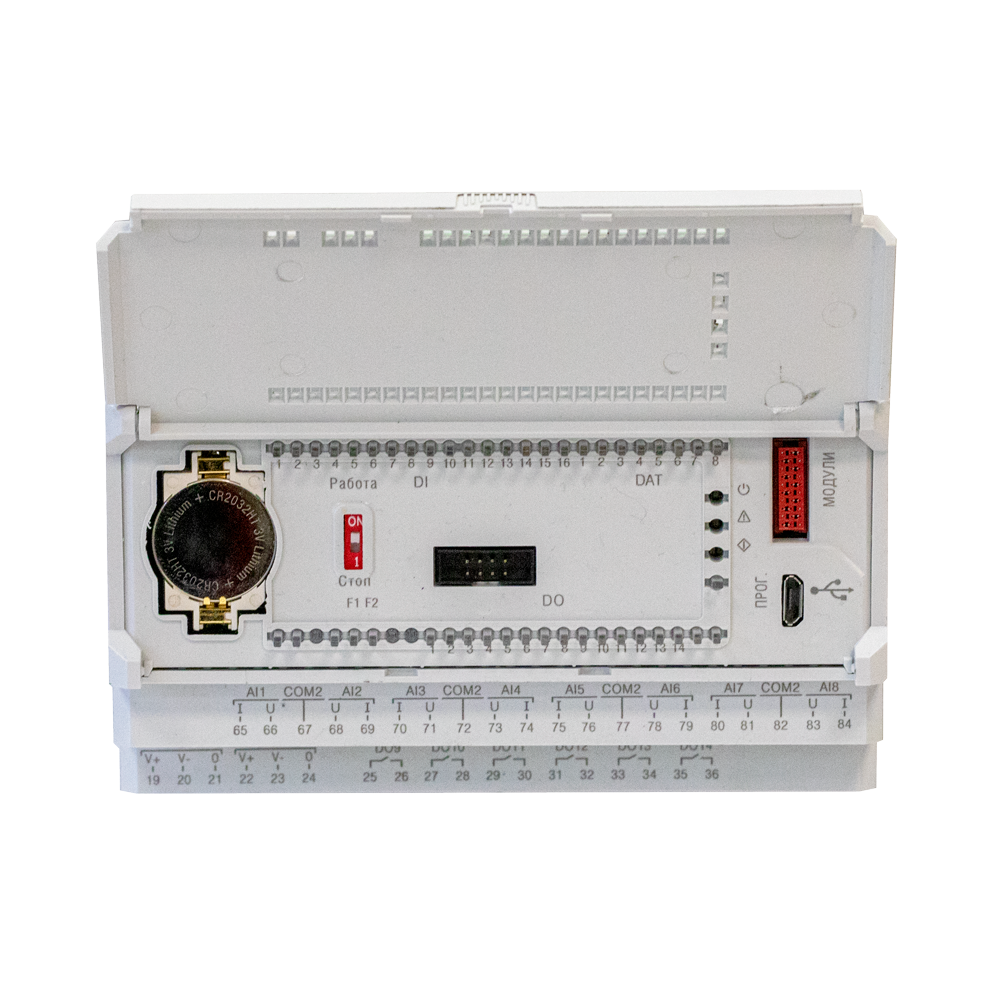

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН ПР102 — программируемое реле с высокой плотностью каналов ввода-вывода для локальной автоматизации. Прибор применяют для управления вентиляцией, отоплением, насосами и другим инженерным или технологическим оборудованием.
Нужно распределить сигналы по типам входов и выходов и проверить их состав у выбранного исполнения. При нехватке каналов предусмотрены модули ПРМ по внутренней шине; число интерфейсов RS-485 также следует сверять по модификации.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон переменного напряжения питания; Диапазон постоянного напряжения питания; Номинальное напряжение питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип аналогового выхода.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс программирования; Протокол связи.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение | |
| ПР102-230 | ПР102-24 | |
| Программирование | ||
| Среда программирования | Owen Logic | |
| Объем Retain-памяти | 1016 байт | |
| Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
| Объем памяти сетевых переменных (режим master) | 128 байт | |
| Стек | Динамический | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | microUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | Есть | |
| Модули расширения ПРМ | Да, до 2 шт. | |
| Дискретные входы | ||
| Количество | До 24 | |
| Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | ≈230 В | =24 В |
| Гальваническая развязка | Групповая | Групповая, по 4 входа (для приборов, выпущенных с января 2024) |
| Электрическая прочность изоляции | 2300 В, групповая - 1780 В | - |
| Аналоговые входы | ||
| Количество | - | 8 |
| Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
| Период обновления значений всех каналов, не более | - | 20 мс |
| Работа в дискретном режиме | - | Да |
| Гальваническая развязка | - | Отсуствует |
| Дискретные выходы | ||
| Количество | До 16 | |
| Тип | Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока | |
| Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции | ||
| Релейные (Р): | 2300 В, между выходами – 1780 В | |
| Транзиторные (К): | 740 В, между выходами – 740 В | |
| Аналоговые выходы | ||
| Количество | - | 2 |
| Тип аналогового выхода | - | Универсальный 4...20 мА / 0...10 В |
| Разрядность ЦАП | - | 12 бит |
| Гальваническая развязка | - | Индивидуальная |
| Электрическая прочность изоляции | - | 510 В |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (до 2 шт-выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
