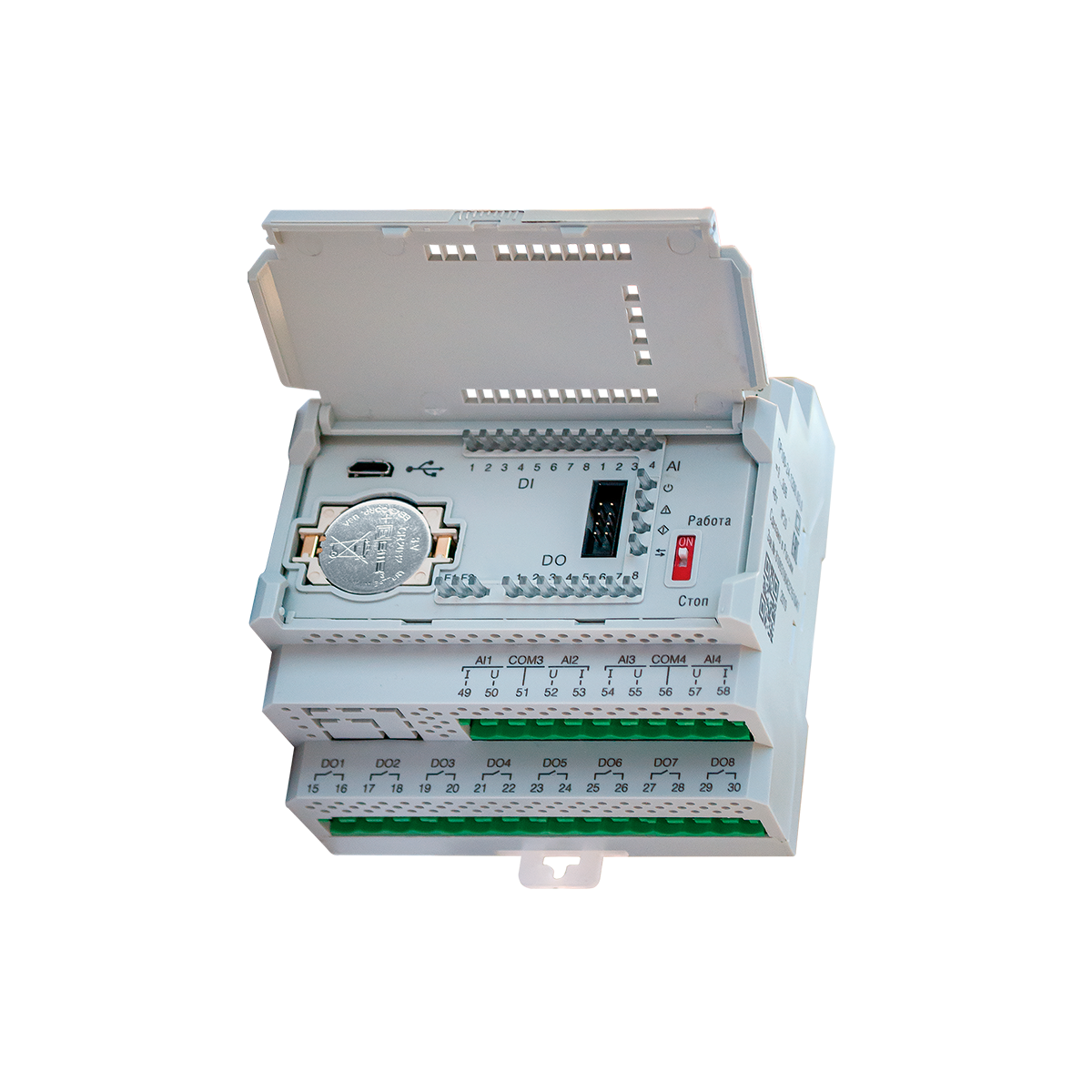

ПР100 компактное программируемое реле для локальных систем автоматизации

Name: ПР100 компактное программируемое реле для локальных систем автоматизации
Brand: ОВЕН

Компактное программируемое реле ОВЕН ПР100 предназначено для небольших локальных систем автоматизации. Его используют для управления освещением, насосами, вентиляторами, подъёмниками и станками, а также в схемах релейной защиты и автоматического ввода резерва.

от 10 706 ₽

Выбрать исполнение · 8 Документация ↓

Подобрать исполнение

Найдено 8 из 8

Сравнить	Артикул	Цена	Подбор
	ПР100-24.0804.03.0	10 706 ₽
	ПР100-24.0804.03.1	12 024 ₽
	ПР100-24.1208.03.0	12 353 ₽
	ПР100-24.1208.03.1	13 588 ₽
	ПР100-230.0804.01.0	10 706 ₽
	ПР100-230.0804.01.1	12 024 ₽
	ПР100-230.1208.01.1	13 588 ₽
	ПР100-230.1208.01.0	12 353 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Какие выходные сигналы проверить при выборе ПР100?

У ПР100 указаны аналоговые и дискретные входы, а выходы — дискретные. Сначала сопоставьте это с механизмами установки; наличие аналоговых измерений не подтверждает наличие аналогового управляющего выхода.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Диапазон переменного напряжения питания; Диапазон постоянного напряжения питания; Номинальное напряжение питания.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Номинальное напряжение питания.

Связь

Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.

Параметры для проверки: Интерфейс программирования; Протокол связи.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Наименование	ПР100-230	ПР100-24
Программирование
Среда программирования	Owen Logic
Объем Retain-памяти	1024 байт
Объем памяти сетевых переменных (режим slave)	128 байт
Объем памяти сетевых переменных (режим master)	128 байт
Стек	динамический
Память ПЗУ	64 кбайт
Память ОЗУ	6 кбайт
Интерфейс программирования	microUSB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	нет
Дискретные входы
Количество	до 12
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	-	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	групповая, по 4 входа (1-4 и 5-8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые входы
Количество	-	до 4
Тип измеряемых сигналов	-	4…20 мА, 0…10.В, дискретный
Период обновления значений всех каналов, не более	-	20 мс
Предел основной приведенной погрешности	-	± 0,5 %
Работа в дискретном режиме	-	да
Гальваническая развязка	-	отсутствует
Дискретные выходы
Количество	до 8
Тип	релейные (нормально-разомкнутые)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	индивидуальная
Электрическая прочности изоляции	2830 В, между выходами – 1780 В
Коммуникационные возможности
Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave
