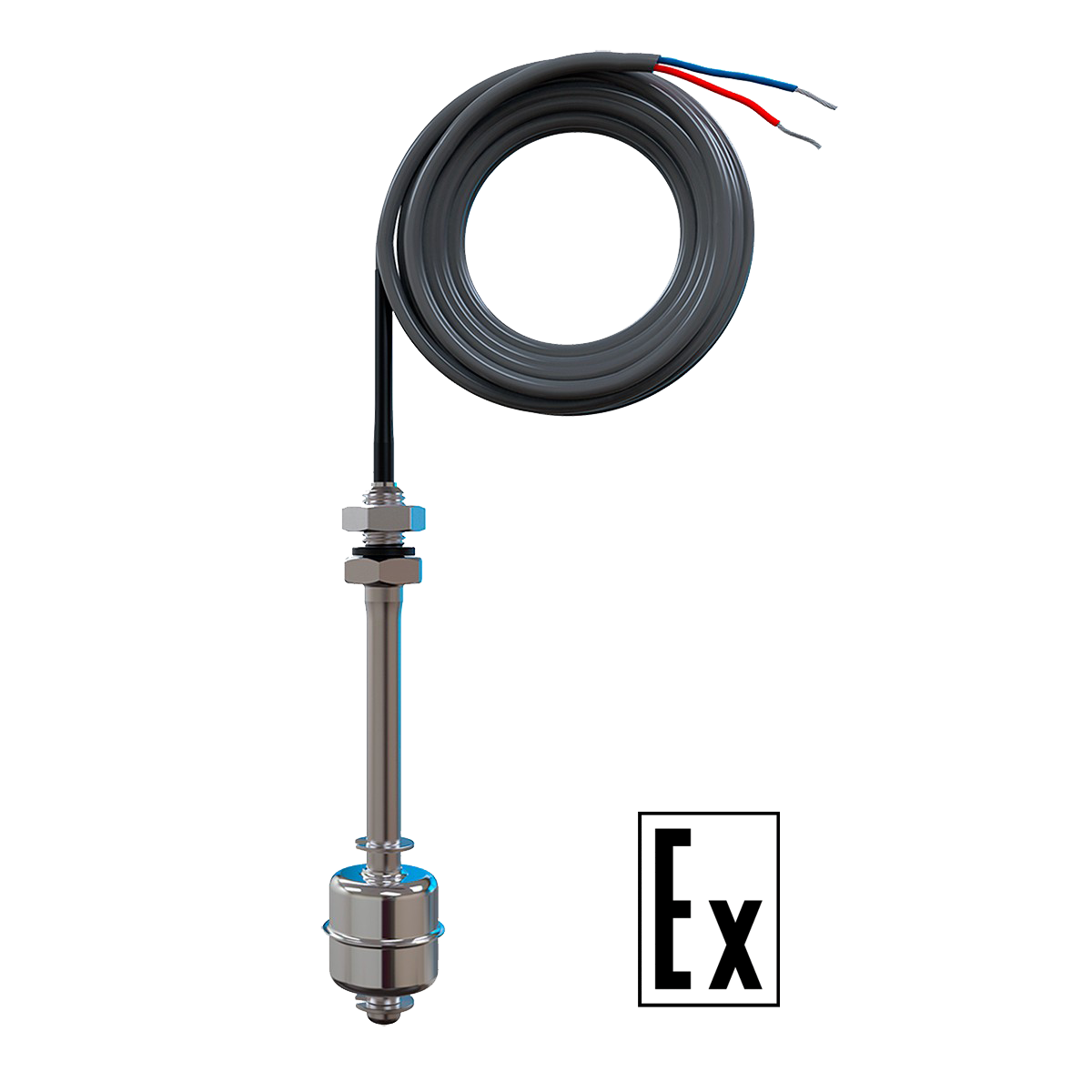

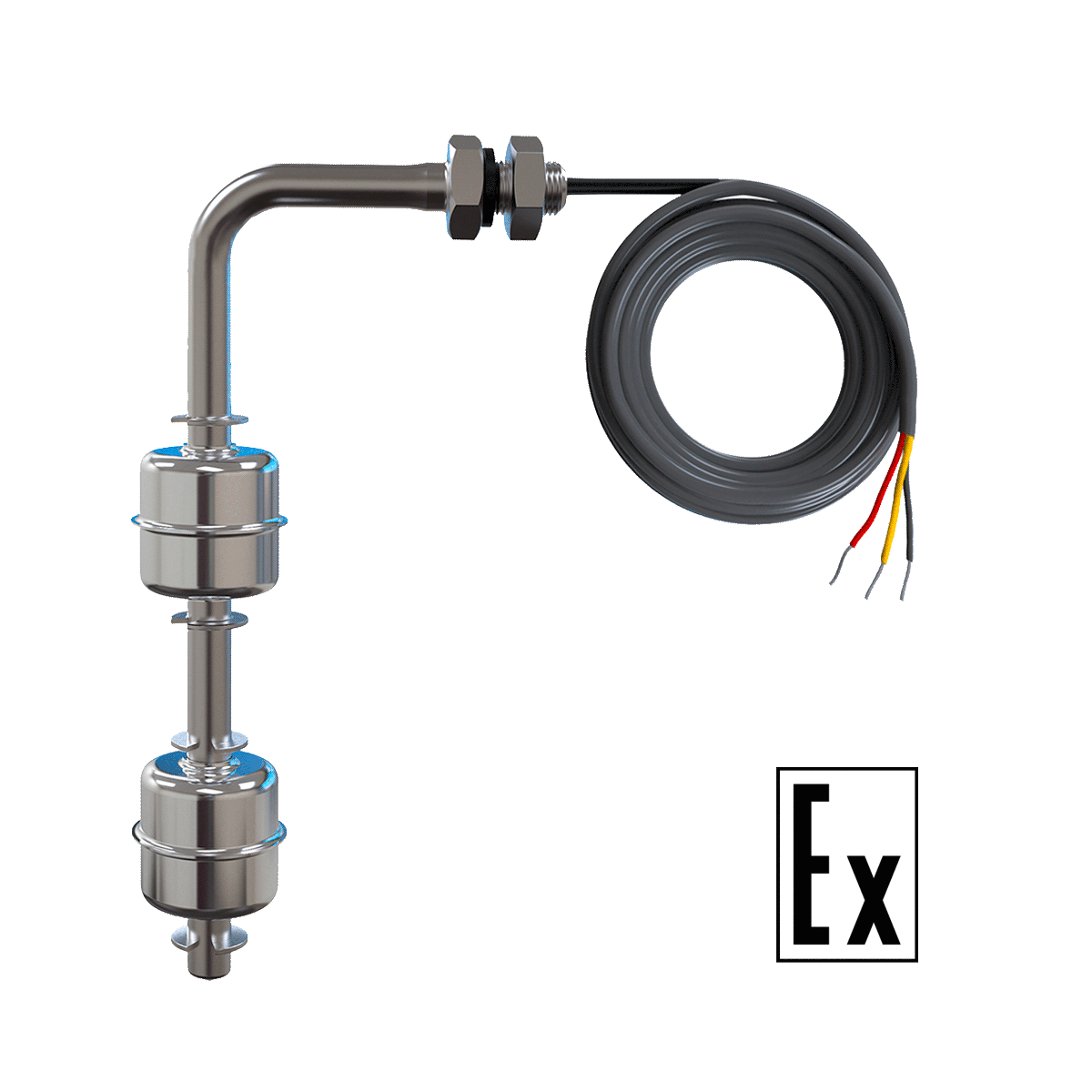

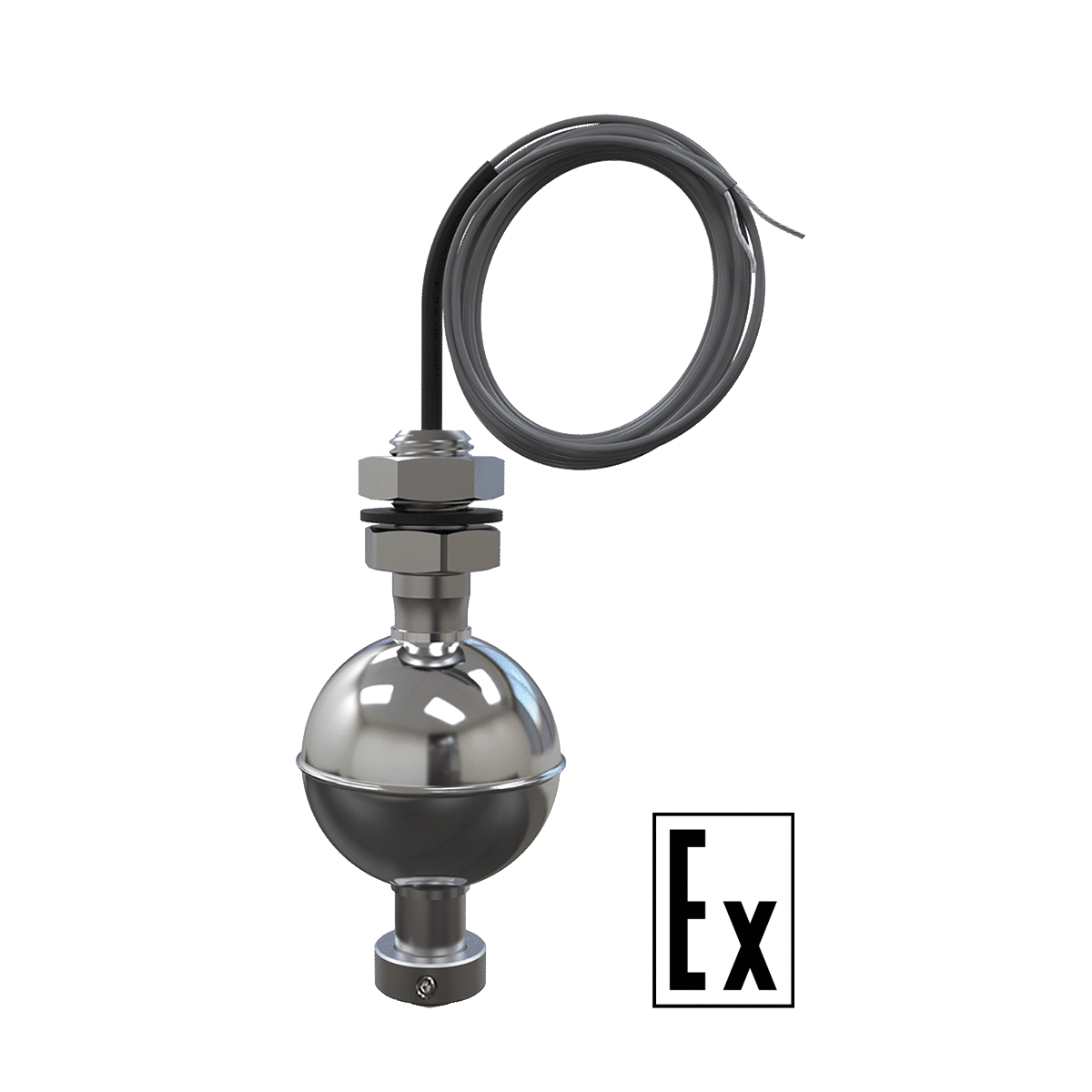

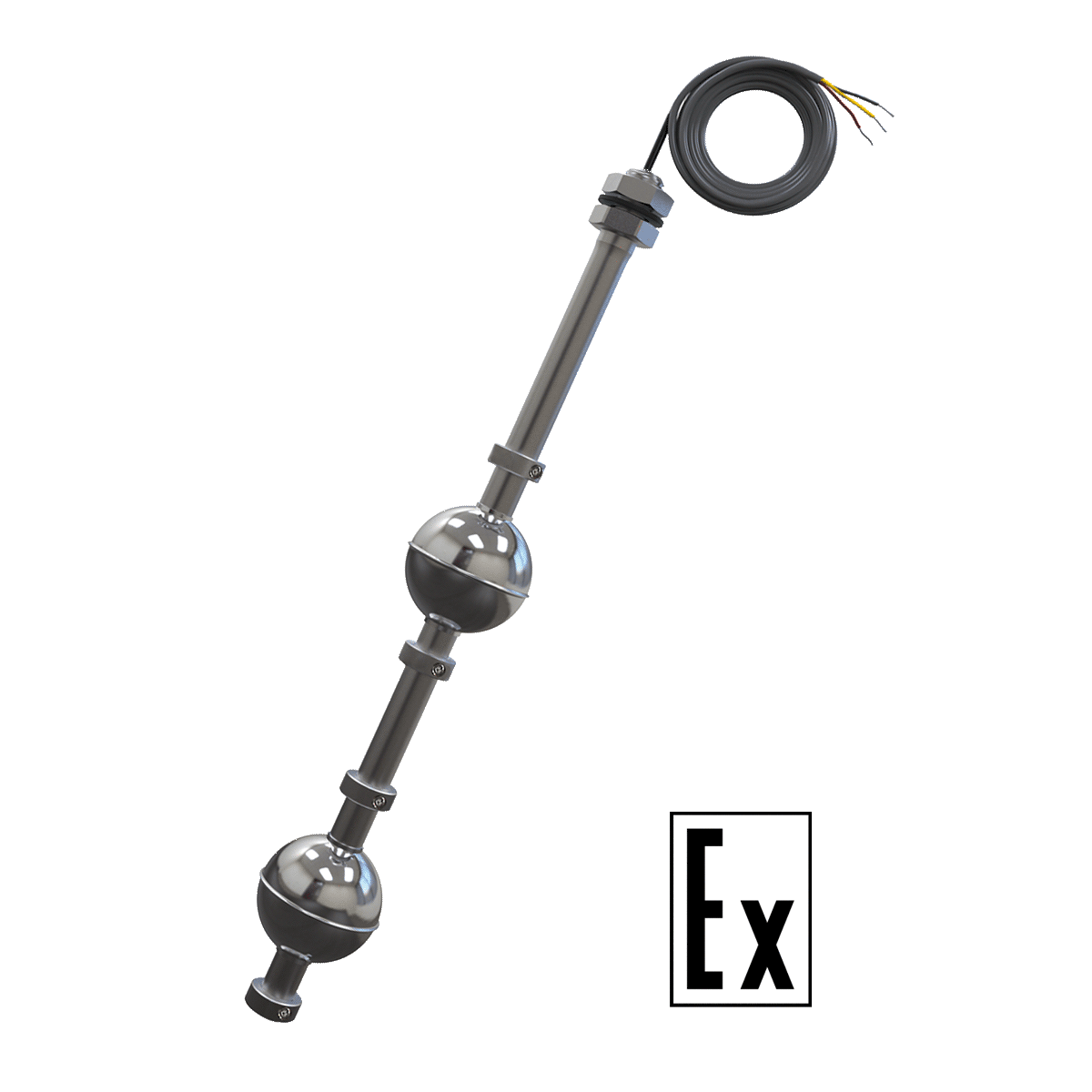

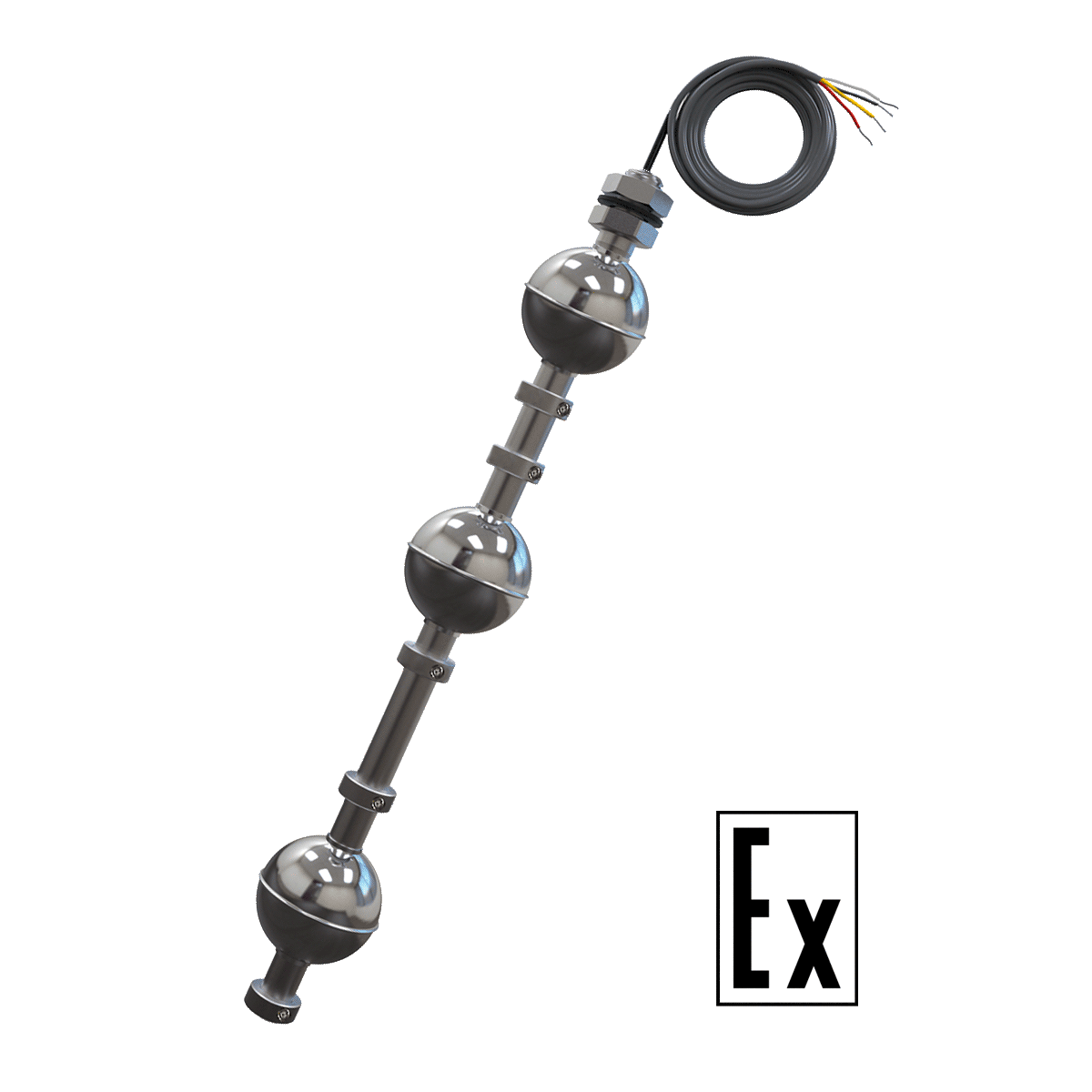

Изображения модели и серии. Внешний вид зависит от исполнения.
Поплавковые сигнализаторы ОВЕН ПДУ-Ex контролируют уровень в ёмкостях со взрывоопасными средами. Искробезопасная цепь рассчитана на нефтепродукты, топлива и стоки химических или нефтеперерабатывающих производств при соответствии исполнения проекту зоны.
Задайте от одного до трёх уровней срабатывания и условия искробезопасного подключения. В спецификации сохраните полную маркировку Ex с температурным классом; вариант общепромышленного ПДУ нельзя выбирать только по сходству поплавка и размеров.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Максимальное входное напряжение U i , В.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Максимальный коммутируемый (постоянный или переменный) ток, А.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты по ГОСТ 14254.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Температура контролируемой среды, °С.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модель | Тип монтажа | Вид поплавка | Длина штока L, стандартное исполнение | Длина штока L, максимальная |
| ПДУ-1.1-Ex | Горизонтальный | Цилиндрический | 100 мм | 2 500 мм |
| ПДУ-2.1-Ex | Вертикальный | Цилиндрический | 50 мм | 2 500 мм |
| ПДУ-3.1-Ex | Вертикальный | Шарообразный | 100 мм | 3 000 мм |
| Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |
| ПДУ-1.2-Ex | Горизонтальный | Цилиндрический | 2 500 мм |
| ПДУ-2.2-Ex | Вертикальный | Цилиндрический | 2 500 мм |
| ПДУ-3.2-Ex | Вертикальный | Шарообразный | 3 000 мм |
| Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |
| ПДУ-3.3-Ex | Вертикальный | Шарообразный | 3 000 мм |
| Наименование параметра | Значение | ||
| ПДУ-1.Х | ПДУ-2.Х | ПДУ-3.Х | |
| Электрические параметры | |||
| Количество сигнализируемых уровней | 1 или 2 | 1; 2; 3 | |
| Максимальный коммутируемый (постоянный или переменный) ток, А | 0,5 | 2 | |
| Максимальное коммутируемое (постоянное или переменное) напряжение, В | 180 | 300 | |
| Максимальная коммутируемая мощность, Вт | 10 | 30 | |
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1х106 | ||
| Конструктивные параметры | |||
| Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное | Вертикальное | |
| Максимальная длина штока до нижнего уровня, мм | 2500 | 3000 | |
| Cостояние контактов датчика в нижнем положении поплавка: | |||
| для ПДУ-Х.1-ЕХ, ПДУ-Х.2-ЕХ, ПДУ-3.3-ЕХ | Нормально-разомкнутое | ||
| для ПДУ-Х.1.К-ЕХ, ПДУ-Х.2.К-ЕХ, ПДУ-3.3.К-ЕХ | Нормально-замкнутое | ||
| Плотность измеряемой среды, г/см3 | 0,70 | 0,65 | |
| Температура контролируемой среды, °С | -40...+105 | ||
| Давление контролируемой среды, МПа | 1,6 | 2 | |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) | ||
| Степень защиты по ГОСТ 14254 | IP68 (погружная часть) IP65 (внешняя часть) | ||
| Длина кабельного вывода, м | 1...120 м | ||
| Искробезопасные параметры | |||
| Максимальное входное напряжение Ui, В | 35 | ||
| Максимальный входной ток Ii, мА | 100 | ||
| Максимальная внутренняя емкость Ci, мкФ | 0,03 | ||
| Максимальная внутренняя индуктивность Li, мГн | 0,3 | ||
