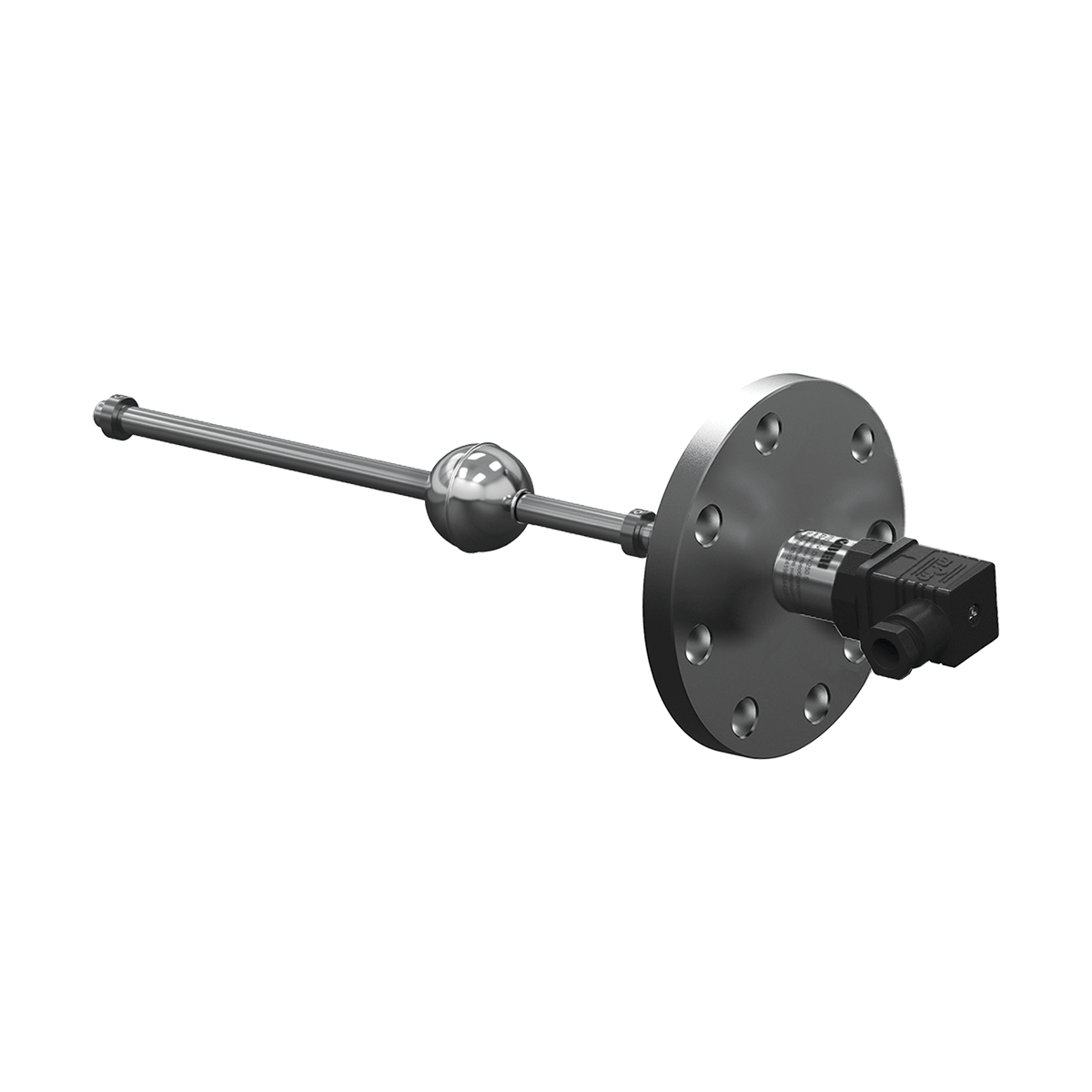

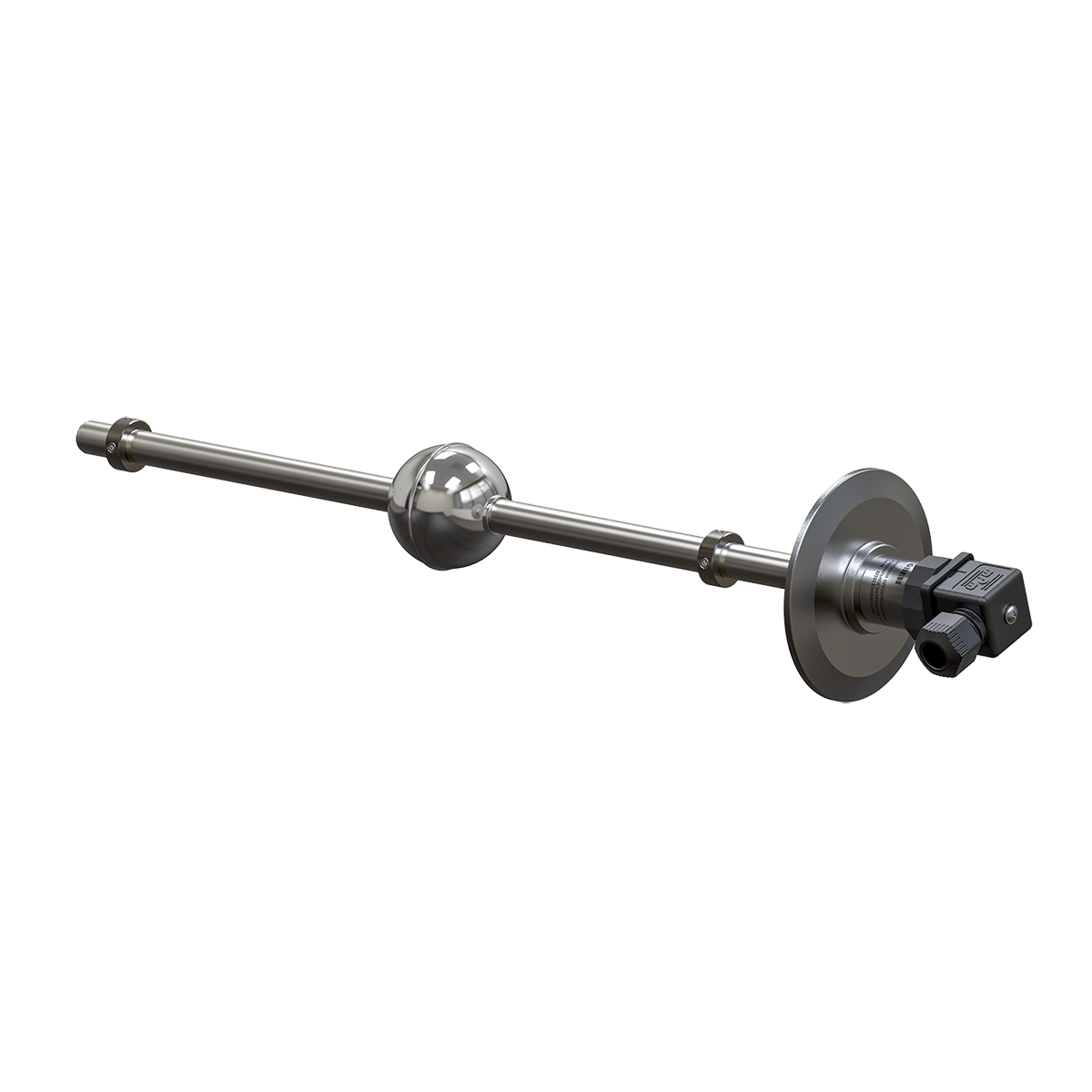

Изображения модели и серии. Внешний вид зависит от исполнения.
Поплавковый уровнемер ОВЕН ПДУ-И непрерывно преобразует положение уровня жидкости в сигнал 4…20 мА. Нержавеющая арматура рассчитана на резервуары водоканалов, пищевых и химических производств и чистые естественные водоёмы при совместимой среде.
Согласуйте её совместимость с нержавеющими сталями 12Х18Н10Т и AISI 316L. Затем выбирайте конструкцию и диапазон измерения под резервуар; токовый выход 4…20 мА определяет подключение, но не химическую пригодность датчика.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания, В.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением).
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Выходной сигнал, мА.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением); Размер «под ключ» (для датчика с резьбовым присоединением), мм; Резьбовое присоединение G2.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты по ГОСТ 14254.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 12…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм | от 0 до 250...4000 |
| Дискретность преобразования уровня, мм | 5 или 10 |
| Дополнительная погрешность преобразования от температуры, % на 10 °С, не более | 0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением) | G2 |
| Размер «под ключ» (для датчика с резьбовым присоединением), мм | 36 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP65 |
| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
