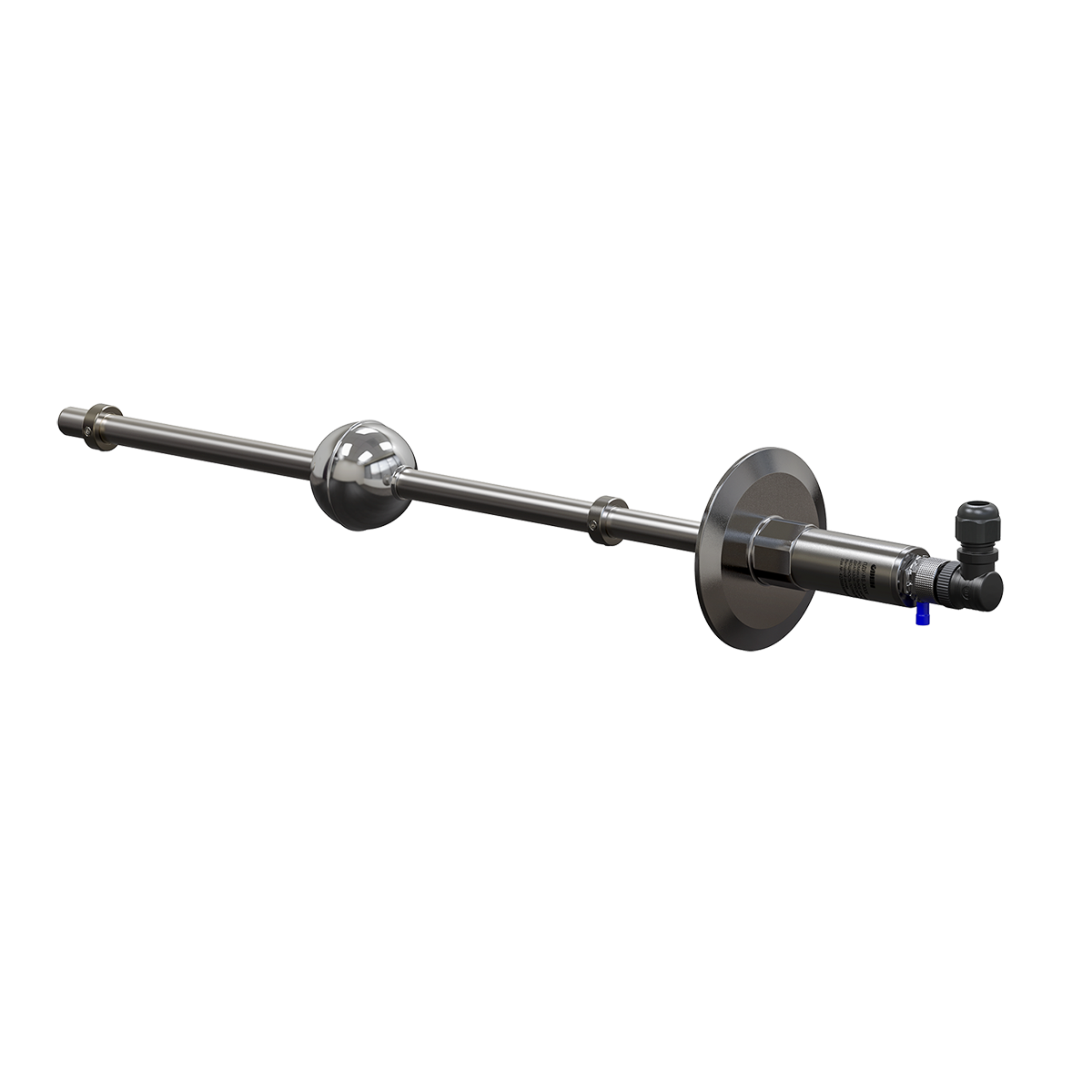

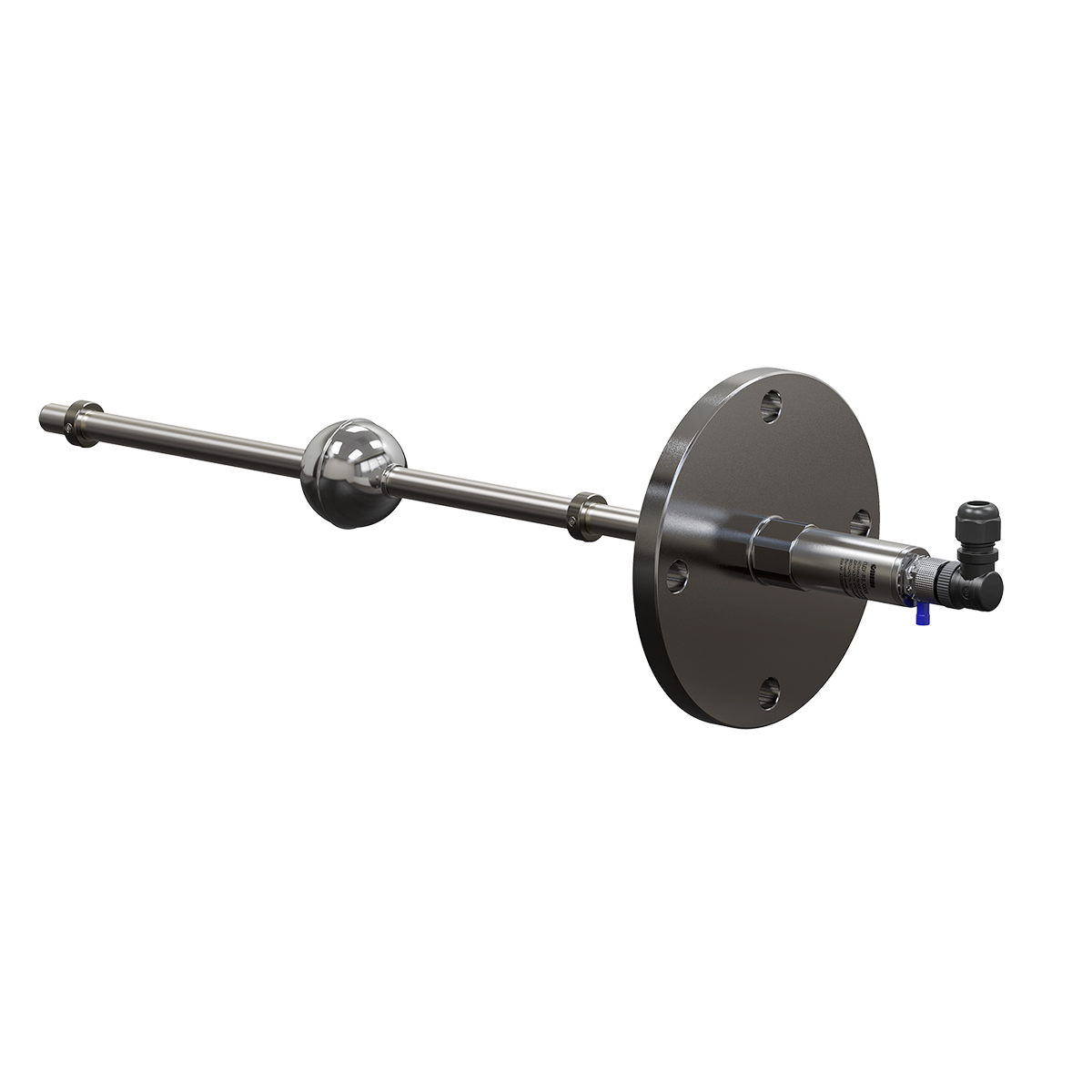

Изображения модели и серии. Внешний вид зависит от исполнения.
Цифровой уровнемер ОВЕН ПДУ-RS непрерывно измеряет уровень жидкости поплавковым механизмом. Результат передаётся по RS-485 Modbus RTU в систему контроля резервуара или чистого водоёма, включая исполнения для работы под давлением.
Укажите высоту измерения и допустимый шаг изменения показаний. В линейке предусмотрены диапазоны 250…4000 мм и дискретность 5 или 10 мм; требуемую комбинацию и подключение Modbus RTU проверяйте по конкретному исполнению.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания постоянного тока; - после включения напряжения питания, не более; - после кратковременного (не более 5 с) пропадания напряжения питания, не более.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Время установления выходного сигнала после изменения входного сигнала, не более.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Выходной сигнал; Время установления выходного сигнала после изменения входного сигнала, не более.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Резьбовое присоединение G2.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол связи.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование параметра | Значение |
| Характеристики питания | |
| Напряжение питания постоянного тока | 12…42 В(номинальное - 24 В) |
| Потребляемая мощность, не более | 0,35 ВА |
| Выходной сигнал | RS-485 |
| Время установления рабочего режима (предварительный прогрев): | |
| - после включения напряжения питания, не более | 10 мин |
| - после кратковременного (не более 5 с) пропадания напряжения питания, не более | 10 с |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4 000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Интерфейс RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 0,5 с |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты корпуса по ГОСТ 14254 | IP65 |
| Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
