ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом

Name: ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом
Brand: ОВЕН

ОВЕН ПДУ-Н контролирует текущий, минимальный или максимальный уровень жидкости поплавковым механизмом. Наружный монтаж позволяет установить сигнализатор на стенке резервуара и передать состояние в систему управления.

от 3 834 ₽

Выбрать исполнение · 780 Документация ↓

Подобрать исполнение

Найдено 780 из 780

Сравнить	Артикул	Цена	Подбор
	ПДУ-3Н.2.300.200.G2	10 046 ₽
	ПДУ-3Н.1.150.К.СL65	6 610 ₽
	ПДУ-3Н.2.1600.200.К.СL100	10 822 ₽
	ПДУ-3Н.2.1300.300.СL65	9 716 ₽
	ПДУ-3Н.2.850.350.СL100	8 871 ₽
	ПДУ-3Н.2.300.К.200.К.G2	6 608 ₽
	ПДУ-3Н.2.400.250.G2	6 608 ₽
	ПДУ-3Н.2.550.150.СL65	8 829 ₽
	ПДУ-3Н.2.1000.200.G2	7 619 ₽
	ПДУ-3Н.2.1000.400.К.G2	7 619 ₽
	ПДУ-3Н.2.800.600.СL100	12 916 ₽
	ПДУ-3Н.1.900.G2	8 203 ₽
	ПДУ-3Н.1.800.К.СL65	8 641 ₽
	ПДУ-3Н.2.2000.К.1600.К.СL100	10 822 ₽
	ПДУ-3Н.2.750.150.СL65	8 830 ₽
	ПДУ-3Н.2.1850.350.СL100	10 822 ₽
	ПДУ-3Н.2.750.650.G2	7 618 ₽
	ПДУ-3Н.1.250.G2	7 558 ₽
	ПДУ-3Н.2.900.К.300.К.G2	7 824 ₽
	ПДУ-3Н.1.350.G2	7 558 ₽
	ПДУ-3Н.2.450.150.G2	6 608 ₽
	ПДУ-3Н.1.800.СL100	8 563 ₽
	ПДУ-3Н.2.400.150.G2	6 608 ₽
	ПДУ-3Н.1.400.СL65	9 253 ₽
	ПДУ-3Н.2.300.150.G2	6 608 ₽
	ПДУ-3Н.2.700.200.К.СL65	9 460 ₽
	ПДУ-3Н.2.250.150.К.G2	6 608 ₽
	ПДУ-3Н.2.350.200.К.G2	6 608 ₽
	ПДУ-3Н.2.250.К.150.К.СL65	10 947 ₽
	ПДУ-3Н.2.800.650.G2	7 618 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Как подобрать ПДУ-Н для наружного монтажа на резервуар?

Укажите точки сигнализации и свойства жидкости, затем согласуйте конструкцию крепления. Среда не должна быть коррозионно-активной к 12Х18Н10Т и AISI 316L; наружный монтаж не отменяет проверки материалов частей, контактирующих с жидкостью.

Нагрузка

Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.

Параметры для проверки: Максимальный коммутируемый (постоянный или переменный) ток.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры.

Условия установки

Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.

Параметры для проверки: Степень защиты по ГОСТ 14254.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Параметр	Значение
	ПДУ-2H.X	ПДУ-3H.X
Электрические параметры
Максимальная коммутируемая мощность	10 Вт	30 Вт
Максимальный коммутируемый (постоянный или переменный) ток	0,5 А	2 А
Максимальное коммутируемое (постоянное или переменное) напряжение	180 В	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 × 10⁶
Конструктивные параметры
Количество сигнализируемых уровней*	1; 2
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное (наружный монтаж)
Максимальная длина штока до нижнего уровня L	2500 мм	3000 мм
Нормальное состояние контактов датчика:
ПДУ-ХН.Х	Нормально-разомкнутое
ПДУ-ХН.Х.К	Нормально-замкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Габаритные размеры	См. Приложение А РЭ
Минимальная длина кабельного вывода	1 м

ПРИМЕЧАНИЕ

* Зависит от исполнения.

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)

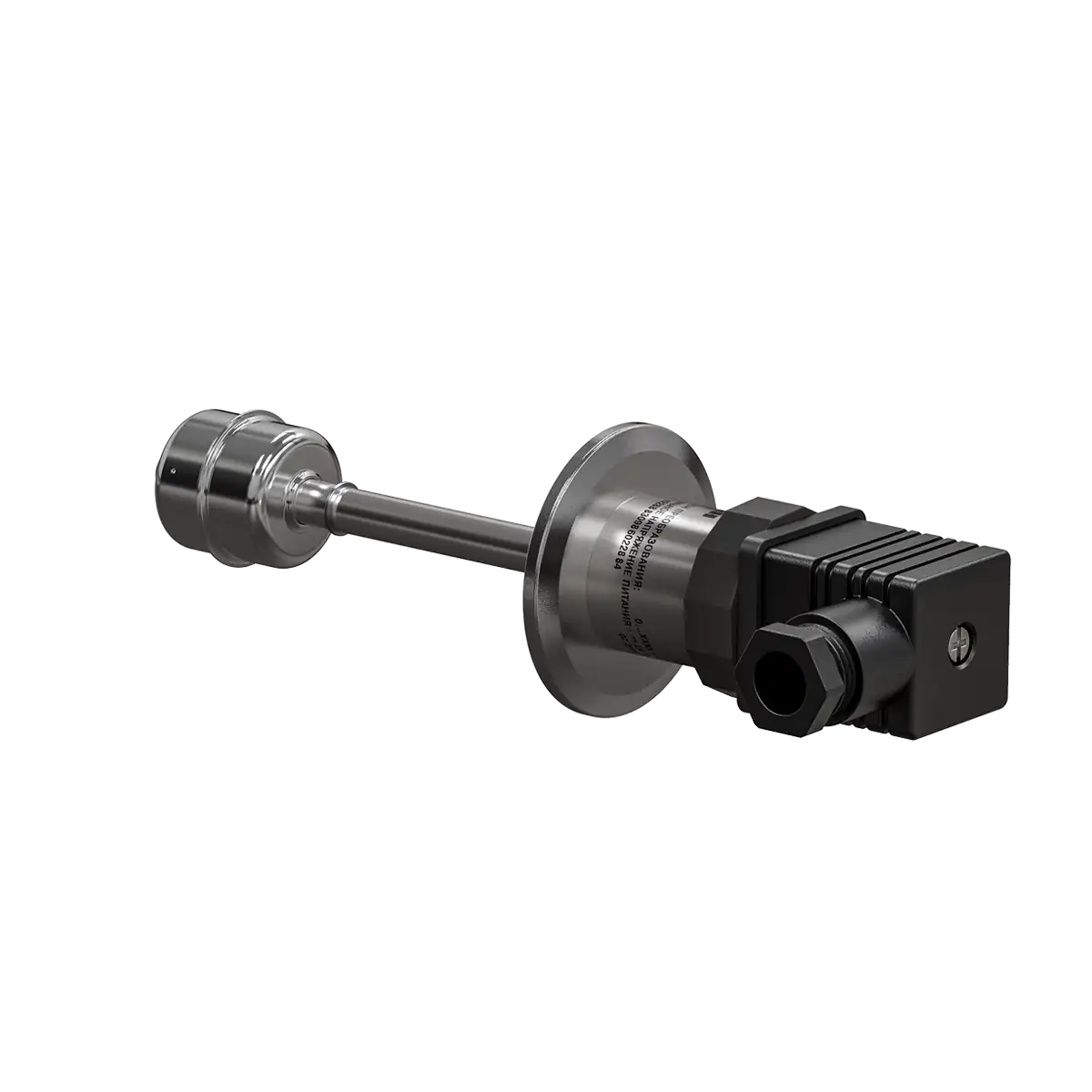

ПДУ-2(Н).1	Вертикальный	Цилиндрический	50 мм	2 500 мм

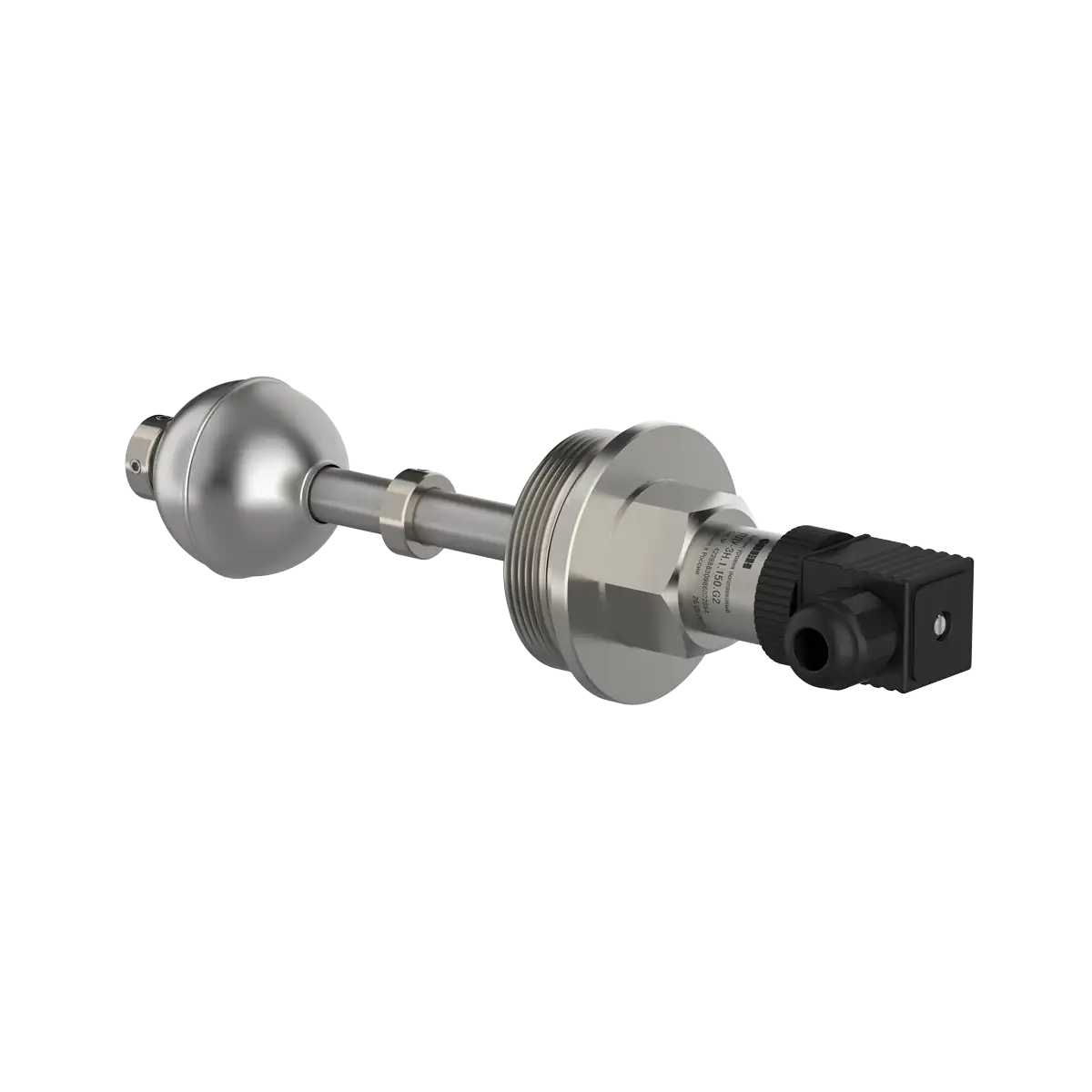

ПДУ-3Н.1	Вертикальный	Шарообразный	150 мм	3 000 мм

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)

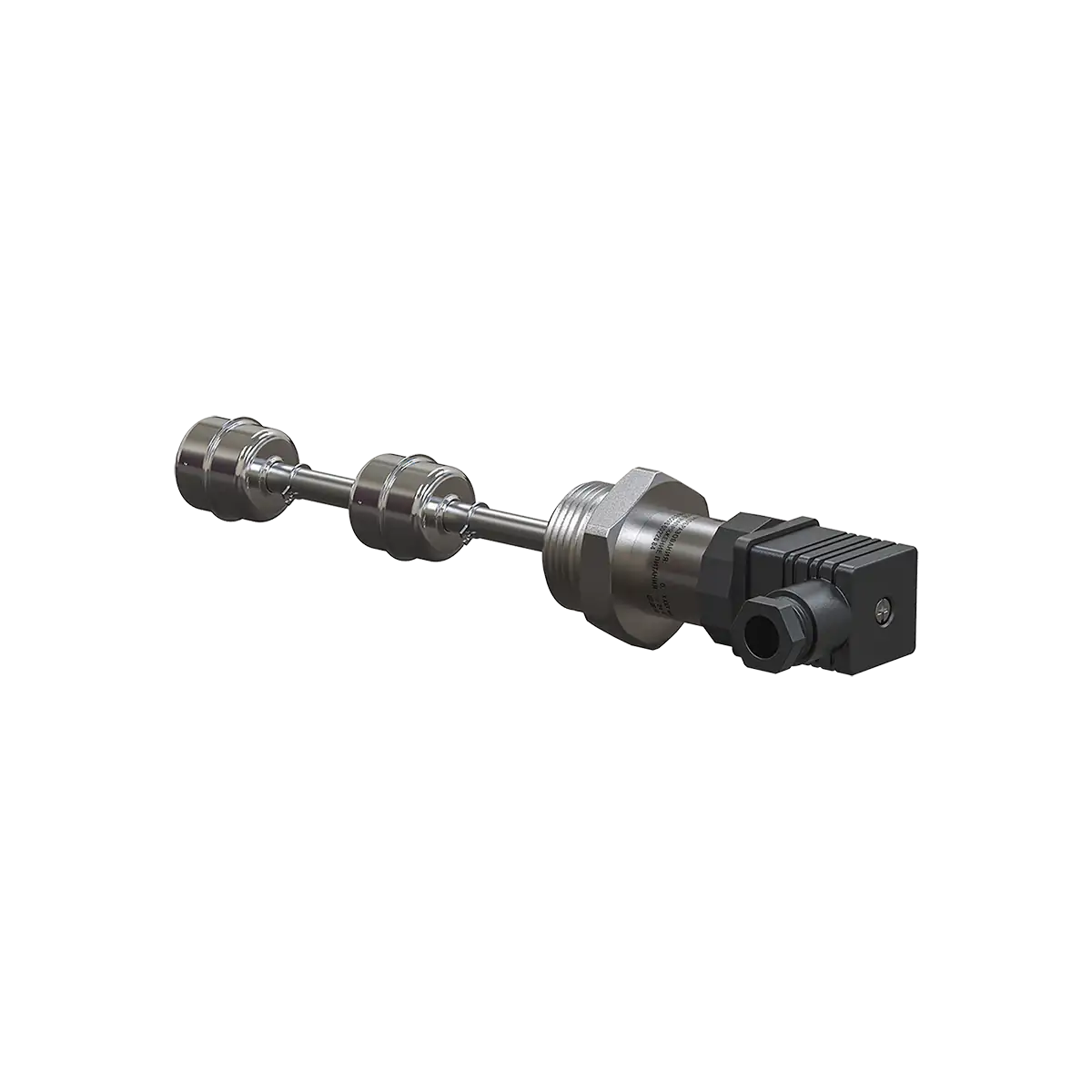

ПДУ-2(Н).2	Вертикальный	Цилиндрический	100 мм	2500 мм

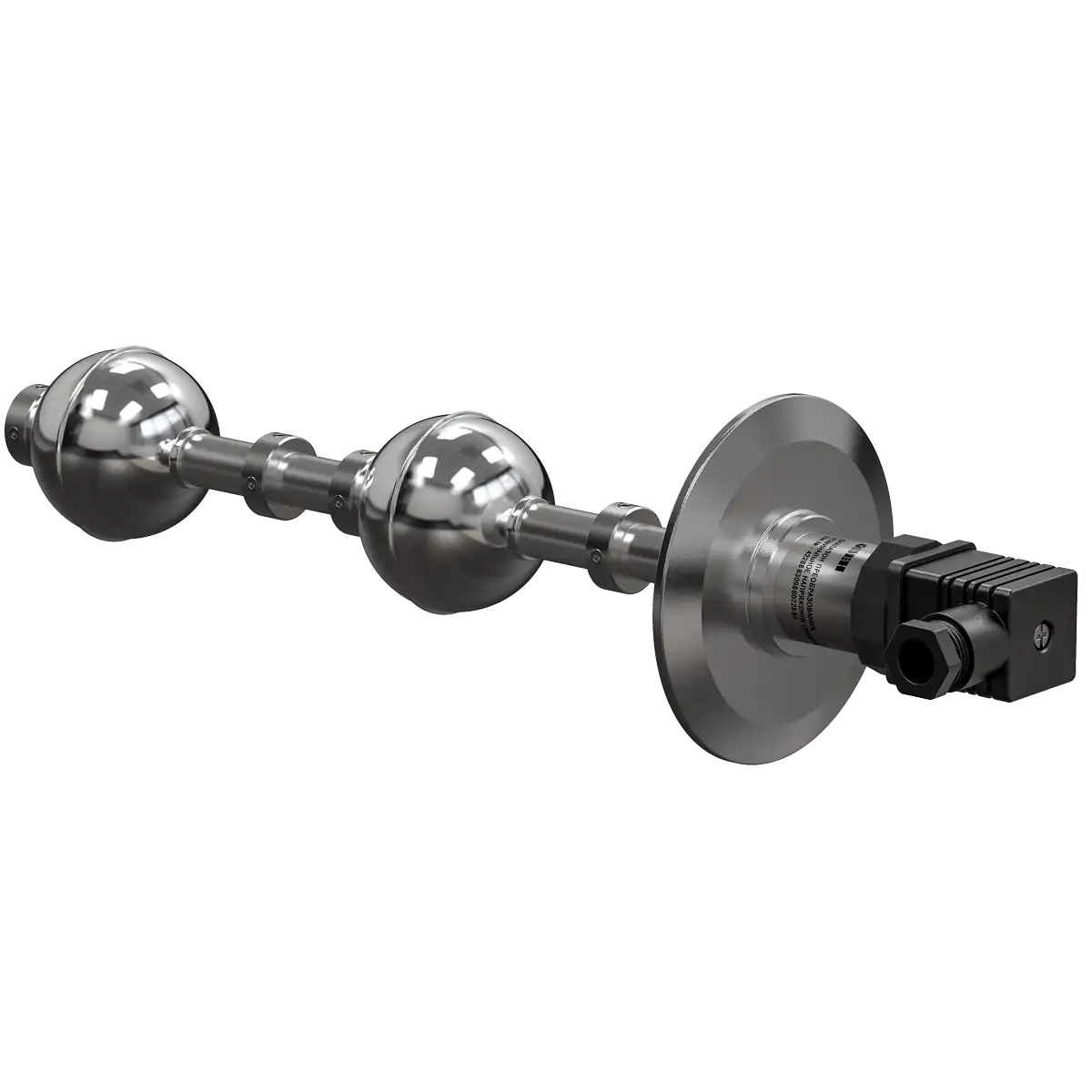

ПДУ-3Н.2	Вертикальный	Шарообразный	250 мм	3000 мм
