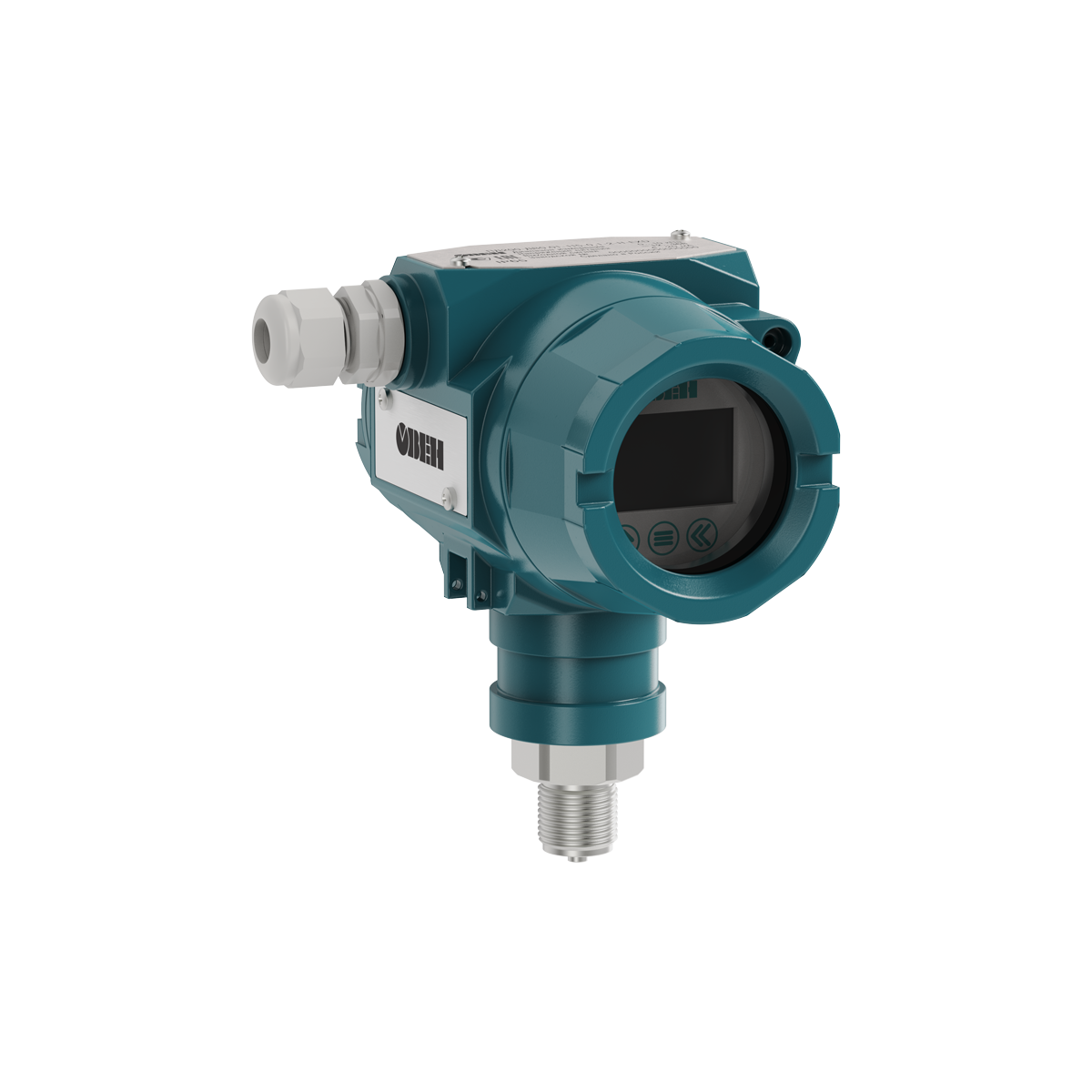

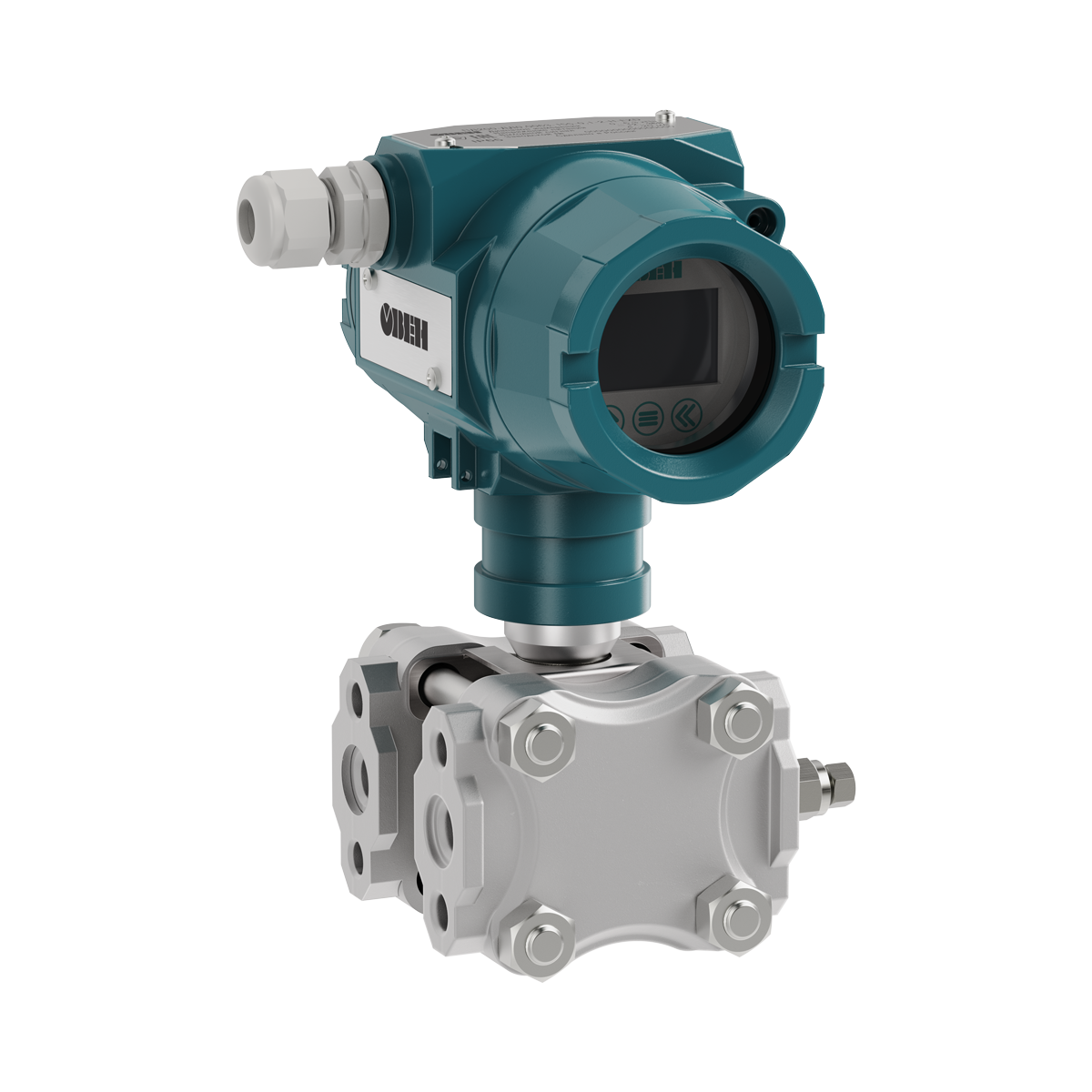

Изображения модели и серии. Внешний вид зависит от исполнения.
Интеллектуальный датчик ОВЕН ПД200 измеряет избыточное, вакуумметрическое, абсолютное или дифференциальное давление. В зависимости от исполнения он передаёт 4…20 мА с HART либо цифровые данные Modbus RTU по RS-485. При подборе необходимо учитывать обновление серии 2024 года и сверять характеристики по руководству конкретного исполнения.
Уточните поколение датчика: обновление февраля 2024 года затронуло характеристики, габариты и меню. Для замены сравните руководство и размеры конкретного исполнения, даже если основное обозначение ПД200 осталось тем же.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания постоянного тока для работы HART-интерфейса; Напряжение питания постоянного тока для работы интерфейса RS-485.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Верхний предел измерения, МПа.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Выходной сигнал.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты оболочки по ГОСТ 14254.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Напряжение питания постоянного тока для работы HART-интерфейса; Напряжение питания постоянного тока для работы интерфейса RS-485.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Выходной сигнал | 4…20 мА + HART RS-485 Modbus |
| Основная погрешность измерения | ±0,1%; ±0,25% |
| Верхний предел измерения, МПа |
|
| Напряжение питания постоянного тока для работы HART-интерфейса | От 16,5 до 36 В |
| Напряжение питания постоянного тока для работы интерфейса RS-485 | От 12 до 32,5 В |
| Глубина перенастройки диапазона | До 1:100 (в зависимости от модификации) |
| Штуцер для подключения давления | ДИ, ДВ, ДИВ, ДА – M20×1,5 |
| Материалы | Корпус: алюминиевый сплав ADC12 Штуцер/фланец: нержавеющая сталь SS316L Мембрана: нержавеющая сталь SS316L Уплотнения корпуса: фторкаучук FKM Кабельный ввод: поливинилхлорид |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Степень защиты оболочки по ГОСТ 14254 | IP65 |
| Средняя наработка на отказ | 50000 ч. |
| Средний срок службы | 5 лет |
| Межповерочный интервал | 2 года |
| Масса преобразователей | До 4,5 кг |
