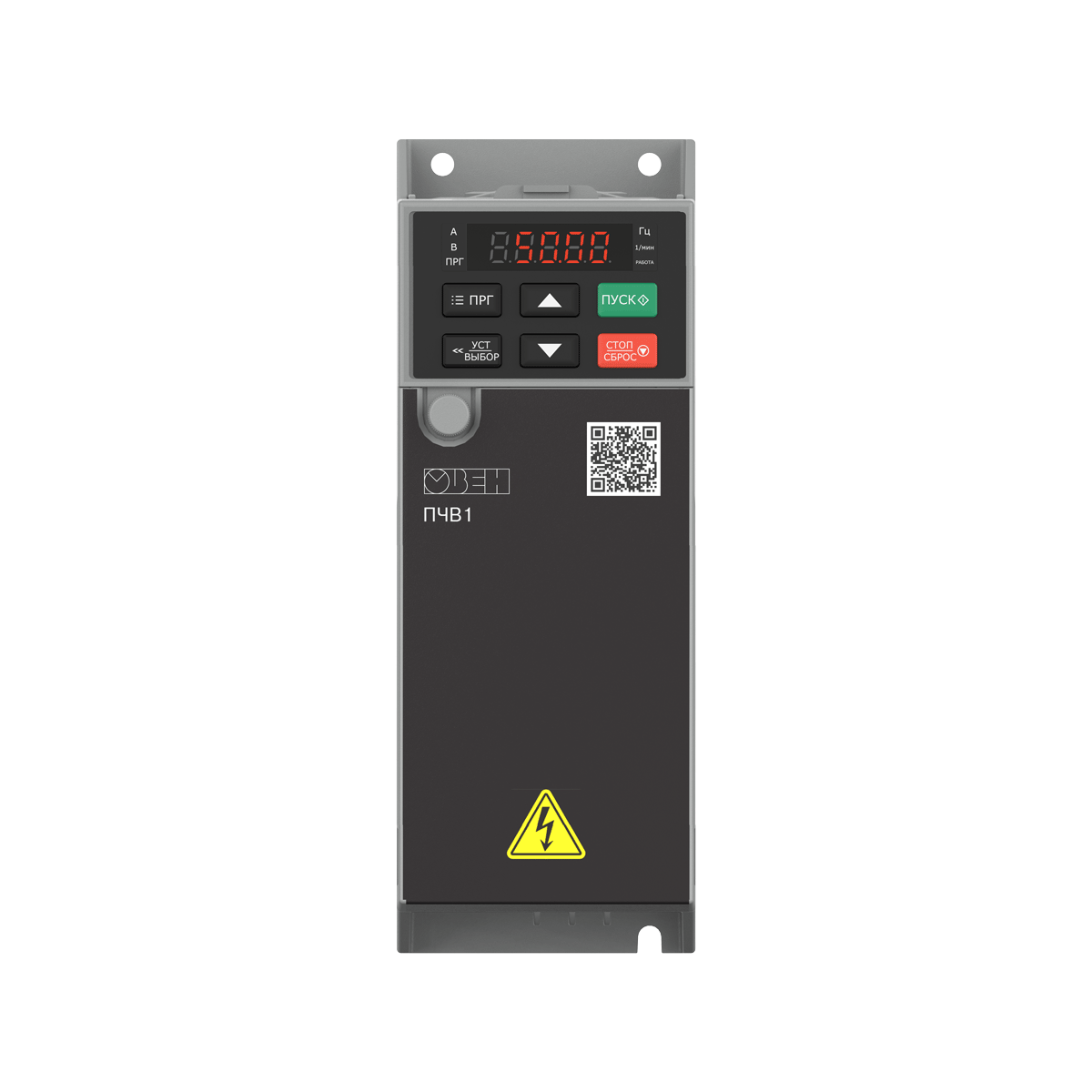

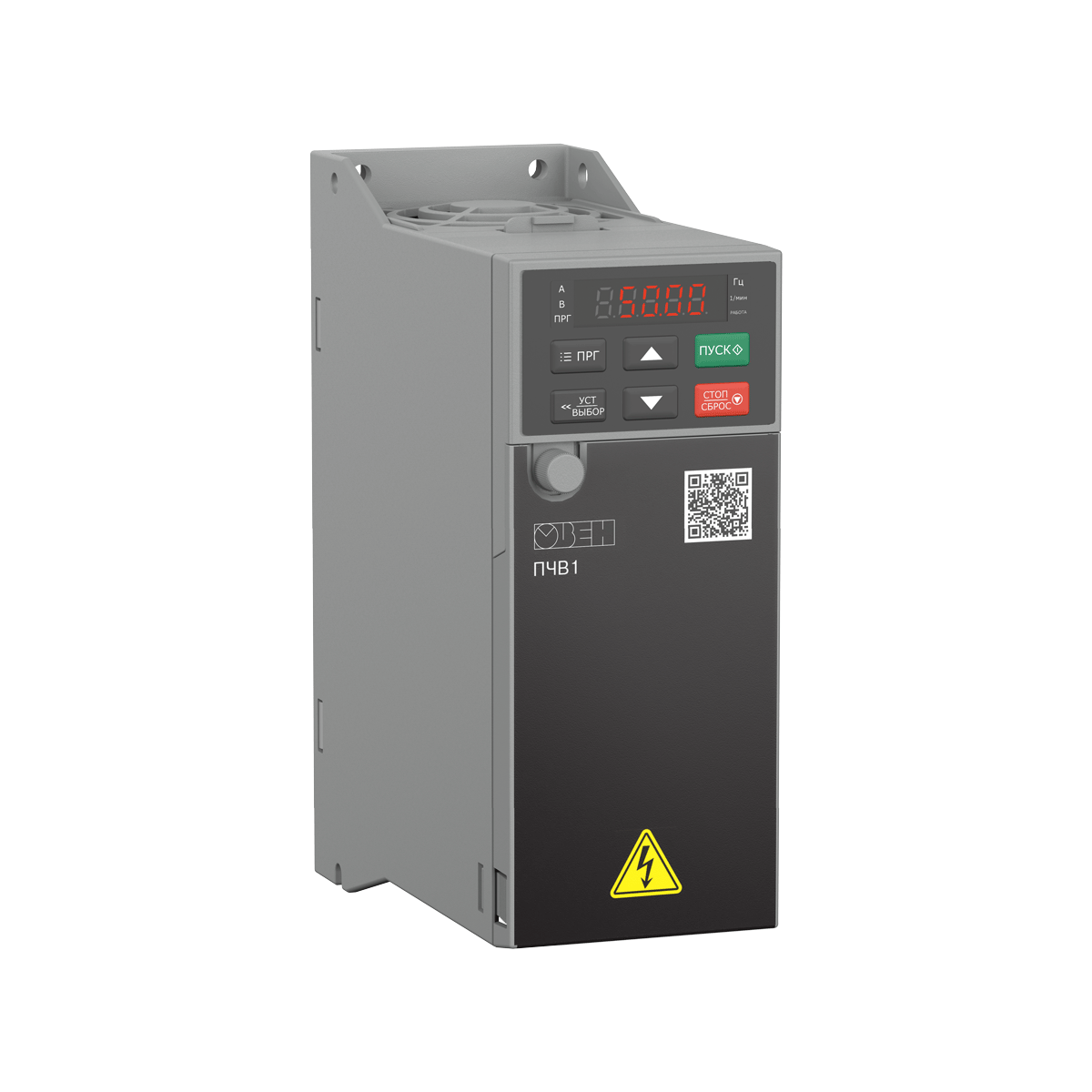

Изображения модели и серии. Внешний вид зависит от исполнения.
Преобразователи ОВЕН ПЧВ1 [М01] управляют приводами с асинхронными двигателями в промышленном и коммунальном оборудовании. Компактные корпуса позволяют размещать частотный преобразователь в шкафах с ограниченным монтажным пространством.
Согласуйте параметры асинхронного двигателя и температурные условия установки. В линейке указана работа до 50 °С и монтаж вплотную, но допустимые условия охлаждения и нагрузки нужно проверить по руководству выбранной мощности.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Питающая сеть.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Выходное напряжение.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
| Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
| Выходная частота | 0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении |
| Режим управления | Асинхронные двигатели - скалярное U/f с установкой трех точек Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
| Перегрузочная способность | 1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с |
| Момент торможения через встроенный тормозной ключ | 20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора |
| Локальная панель оператора | Настройка, мониторинг параметров, отображение кода ошибки |
| Интерфейс | RS-485 |
| Цифровые входы | 4 (сухой контакт) |
| Аналоговые входы | 1 (0/4…20 мА и 0…10 В) |
| Цифровые выходы | 1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10 В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| ПЧВ1-К75-А [М01] | 1 фазы ~220 В | 4,0 | 0,75 |
| ПЧВ1-1К5-А [М01] | 7,0 | 1,5 | |
| ПЧВ1-2К2-А [М01] | 10,0 | 2,2 | |
| ПЧВ1-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ1-1К5-В [М01] | 4,0 | 1,5 | |
| ПЧВ1-2К2-В [М01] | 5,0 | 2,2 | |
| ПЧВ1-4К0-В [М01] | 9,5 | 4,0 | |
| ПЧВ1-5К5-В [М01] | 13,0 | 5,5 | |
| ПЧВ1-7К5-В [М01] | 17,0 | 7,5 | |
| ПЧВ1-11К-В [М01] | 25,0 | 11,0 | |
| ПЧВ1-15К-В [М01] | 32,0 | 15,0 | |
| ПЧВ1-18К-В [М01] | 38,0 | 18,5 | |
| ПЧВ1-22К-В [М01] | 45,0 | 22,0 |
