ПЧВ3 [М01] преобразователь частоты

Name: ПЧВ3 [М01] преобразователь частоты
Brand: ОВЕН

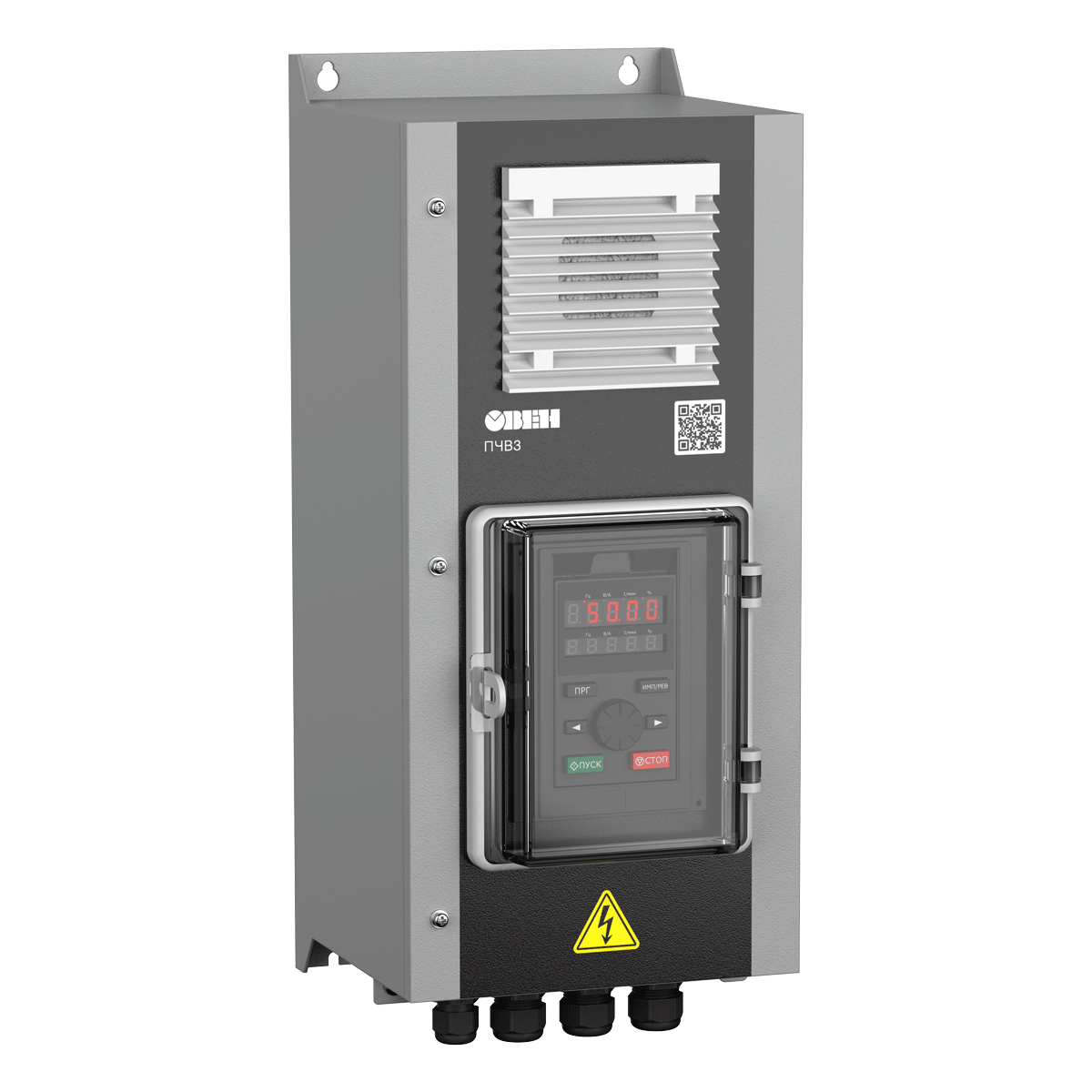

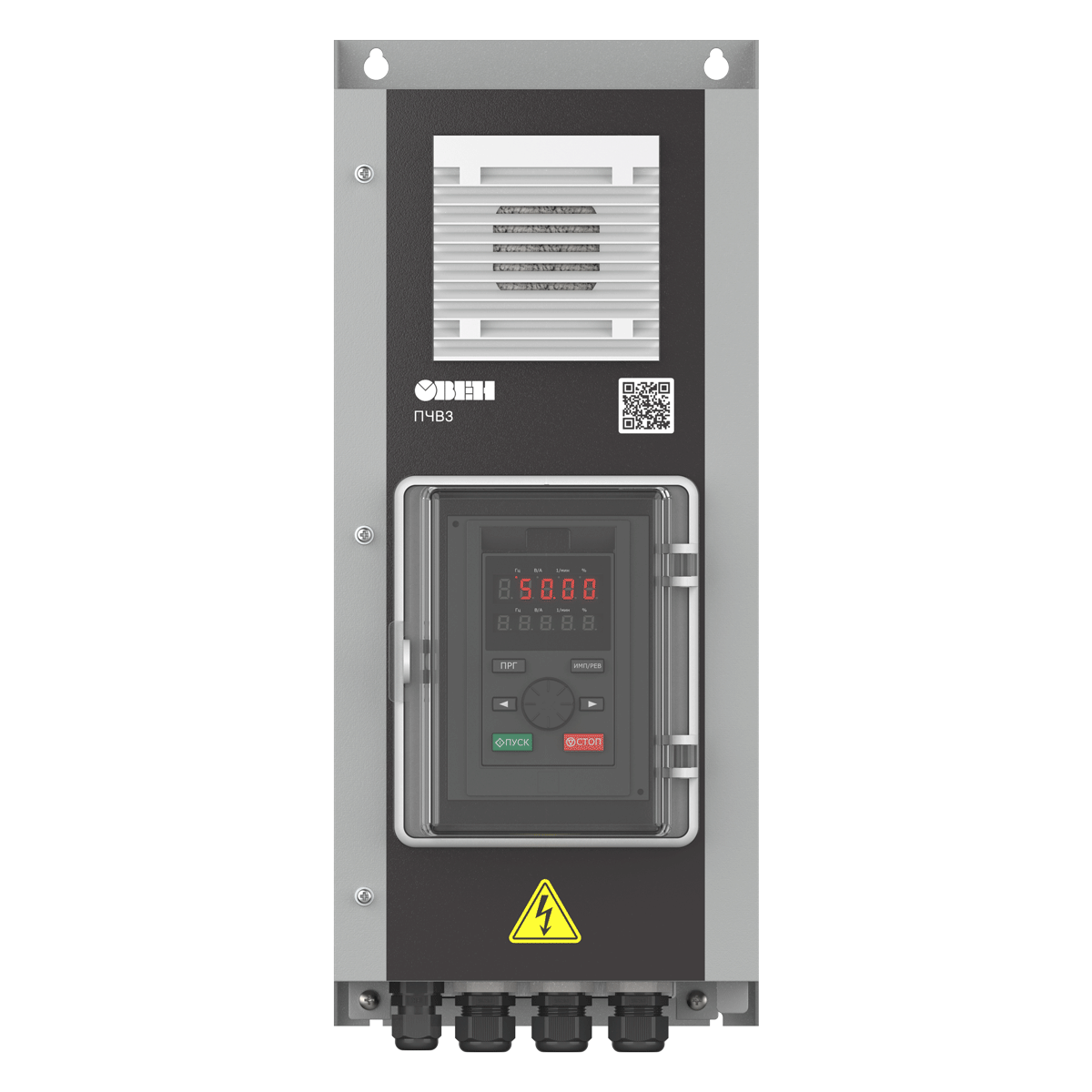

ОВЕН ПЧВ3 [М01] управляет насосами и вентиляторами в системах отопления, вентиляции и кондиционирования. Помимо шкафных исполнений серия включает защищённые модификации для помещений с пылью и влагой; степень защиты и мощность выбирают по точному артикулу.

от 61 687 ₽

Выбрать исполнение · 28 Документация ↓

Подобрать исполнение

Найдено 28 из 28

Сравнить	Артикул	Цена	Подбор
	ПЧВ3-90К-В	443 242 ₽
	ПЧВ3-К75-В-54	61 687 ₽
	ПЧВ3-1К5-В-54	62 373 ₽
	ПЧВ3-2К2-В-54	63 517 ₽
	ПЧВ3-5К5-В-54	75 183 ₽
	ПЧВ3-7К5-В-54	86 315 ₽
	ПЧВ3-11К-В-54	109 419 ₽
	ПЧВ3-15К-В-54	130 845 ₽
	ПЧВ3-18К-В-54	177 282 ₽
	ПЧВ3-22К-В-54	184 068 ₽
	ПЧВ3-30К-В-54	215 635 ₽
	ПЧВ3-37К-В-54	290 665 ₽
	ПЧВ3-45К-В-54	296 308 ₽
	ПЧВ3-55К-В-54	482 815 ₽
	ПЧВ3-75К-В-54	514 688 ₽
	ПЧВ3-90К-В-54	581 788 ₽
	ПЧВ3-110К-В-54	647 744 ₽
	ПЧВ3-132К-В-54	777 750 ₽
	ПЧВ3-160К-В-54	937 875 ₽
	ПЧВ3-185К-В-54	1 025 563 ₽
	ПЧВ3-200К-В-54	1 387 750 ₽
	ПЧВ3-220К-В-54	1 467 050 ₽
	ПЧВ3-250К-В-54	1 566 938 ₽
	ПЧВ3-280К-В-54	1 756 800 ₽
	ПЧВ3-315К-В-54	1 885 663 ₽
	ПЧВ3-355К-В-54	2 131 188 ₽
	ПЧВ3-400К-В-54	2 420 938 ₽
	ПЧВ3-450К-В-54	2 962 313 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Как условия помещения влияют на выбор ПЧВ3 [М01]?

Определите, будет привод установлен внутри шкафа или непосредственно в помещении. В линейке представлены корпуса IP20 и IP54; нужную защиту следует выбрать вместе с мощностью, а не считать общей характеристикой всех ПЧВ3.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Питающая сеть.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Выходное напряжение.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Диапазон рабочих температур.

Связь

Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.

Параметры для проверки: Интерфейс; Протокол.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Параметр	Значение
Питающая сеть	3×380 В (0,75…450 кВт)
Выходное напряжение	3×380 В (0,75…450 кВт)
Выходная частота	0…299 Гц
Режим управления	U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью
Перегрузочная способность	120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд
Пусковой момент	Векторное управление без о/с: 150 % от 0,25 Гц Векторное управление с о/с: 200 % от 0 Гц
Локальная панель оператора	Настройка, монитор параметров, отображение кода ошибки
Интерфейс	RS-485 Опционально: Ethernet, CAN
Протокол	Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS
Цифровые входы	5 (сух. контакт )
Аналоговые входы	2 (0/4…20 мА и 0…10 В)
Цифровые выходы	1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC); 1 транзисторных (=24 В, 50 мА)
Аналоговые выходы	1 (0…10В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20 / IP54
Диапазон рабочих температур	-10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик
Температура при хранении и транспортировке	-30...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
ПЧВ3-К75-В [М01], ПЧВ3-К75-В-54 [М01]	3 фазы ~380 В	3,0	0,75
ПЧВ3-1К5-В [М01], ПЧВ3-1К5-В-54 [М01]		4,0	1,5
ПЧВ3-2К2-В [М01], ПЧВ3-2К2-В-54 [М01]		6,0	2,2
ПЧВ3-5К5-В [М01], ПЧВ3-5К5-В-54 [М01]		13,0	5,5
ПЧВ3-7К5-В [М01], ПЧВ3-7К5-В-54 [М01]		17,0	7,5
ПЧВ3-11К-В [М01], ПЧВ3-11К-В-54 [М01]		25,0	11,0
ПЧВ3-15К-В [М01], ПЧВ3-15К-В-54 [М01]		32,5	15,0
ПЧВ3-18К-В [М01], ПЧВ3-18К-В-54 [М01]		38,0	18,5
ПЧВ3-22К-В [М01], ПЧВ3-22К-В-54 [М01]		45,0	22,0
ПЧВ3-30К-В [М01], ПЧВ3-30К-В-54 [М01]		60,0	30,0
ПЧВ3-37К-В [М01], ПЧВ3-37К-В-54 [М01]		75,0	37,0
ПЧВ3-45К-В [М01], ПЧВ3-45К-В-54 [М01]		90,0	45,0
ПЧВ3-55К-В [М01], ПЧВ3-55К-В-54 [М01]		110,0	55,0
ПЧВ3-75К-В [М01], ПЧВ3-75К-В-54 [М01]		150,0	75,0
ПЧВ3-90К-В [М01], ПЧВ3-90К-В-54 [М01]		180,0	90,0
ПЧВ3-110К-В [М01], ПЧВ3-110К-В-54 [М01]		210,0	110,0
ПЧВ3-132К-В [М01], ПЧВ3-132К-В-54 [М01]		250,0	132,0
ПЧВ3-160К-В [М01], ПЧВ3-160К-В-54 [М01]		310,0	160,0
ПЧВ3-185К-В [М01], ПЧВ3-185К-В-54 [М01]		340,0	185,0
ПЧВ3-200К-В [М01], ПЧВ3-200К-В-54 [М01]		380,0	200,0
ПЧВ3-220К-В [М01], ПЧВ3-220К-В-54 [М01]		415,0	220,0
ПЧВ3-250К-В [М01], ПЧВ3-250К-В-54 [М01]		470,0	250,0
ПЧВ3-280К-В [М01], ПЧВ3-280К-В-54 [М01]		510,0	280,0
ПЧВ3-315К-В [М01], ПЧВ3-315К-В-54 [М01]		600,0	315,0
ПЧВ3-355К-В [М01], ПЧВ3-355К-В-54 [М01]		670,0	355,0
ПЧВ3-400К-В [М01], ПЧВ3-400К-В-54 [М01]		750,0	400,0
ПЧВ3-450К-В [М01], ПЧВ3-450К-В-54 [М01]		810,0	450,0
