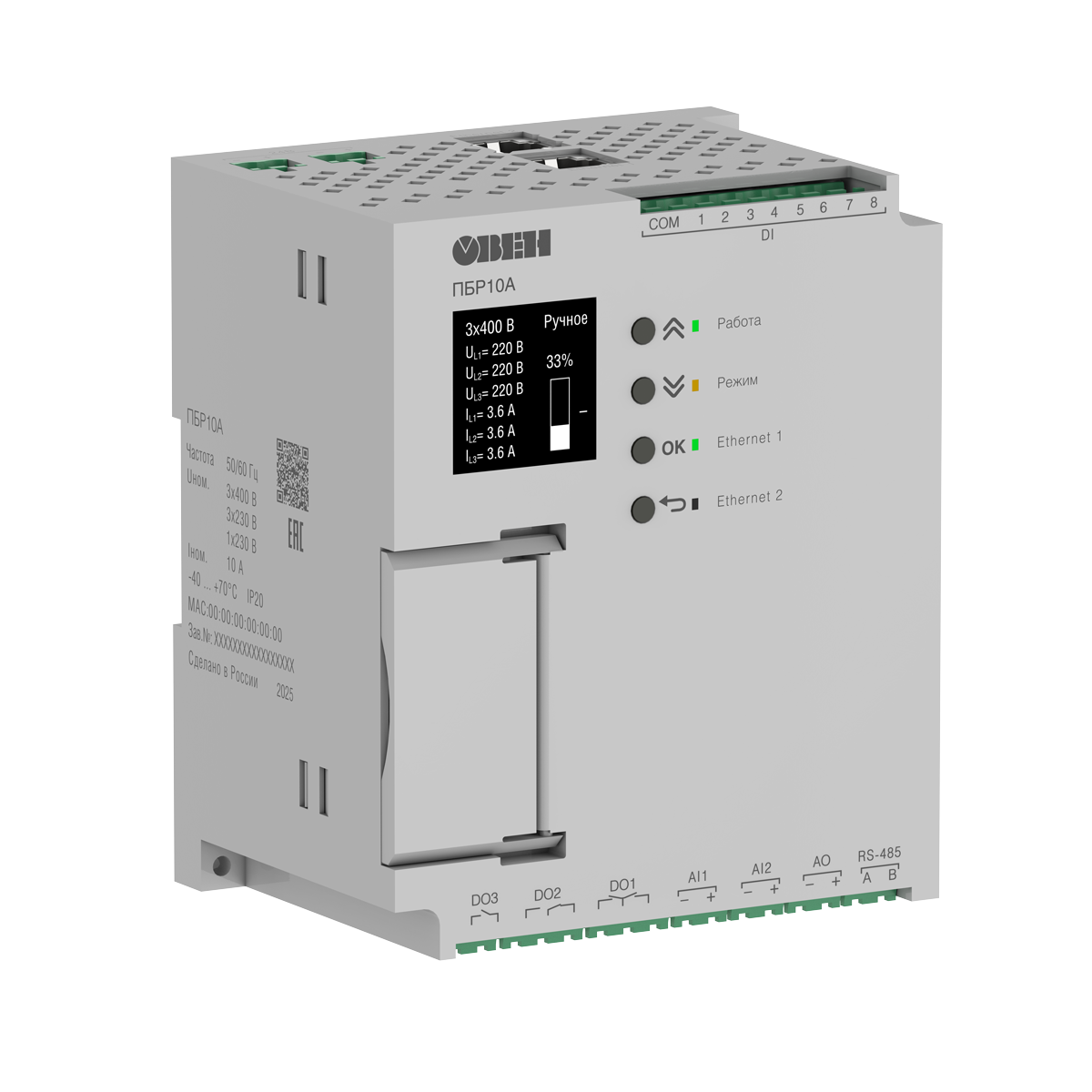

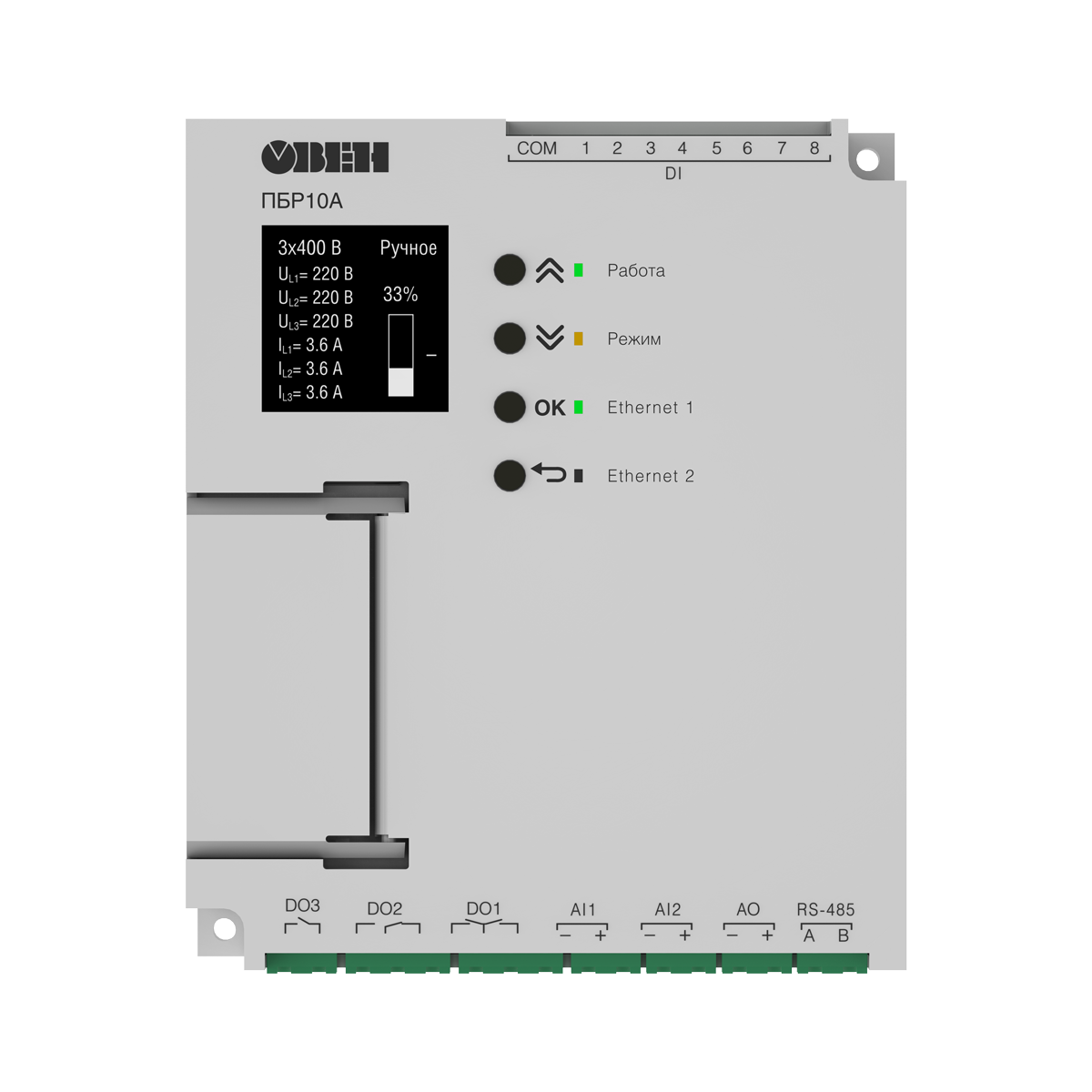

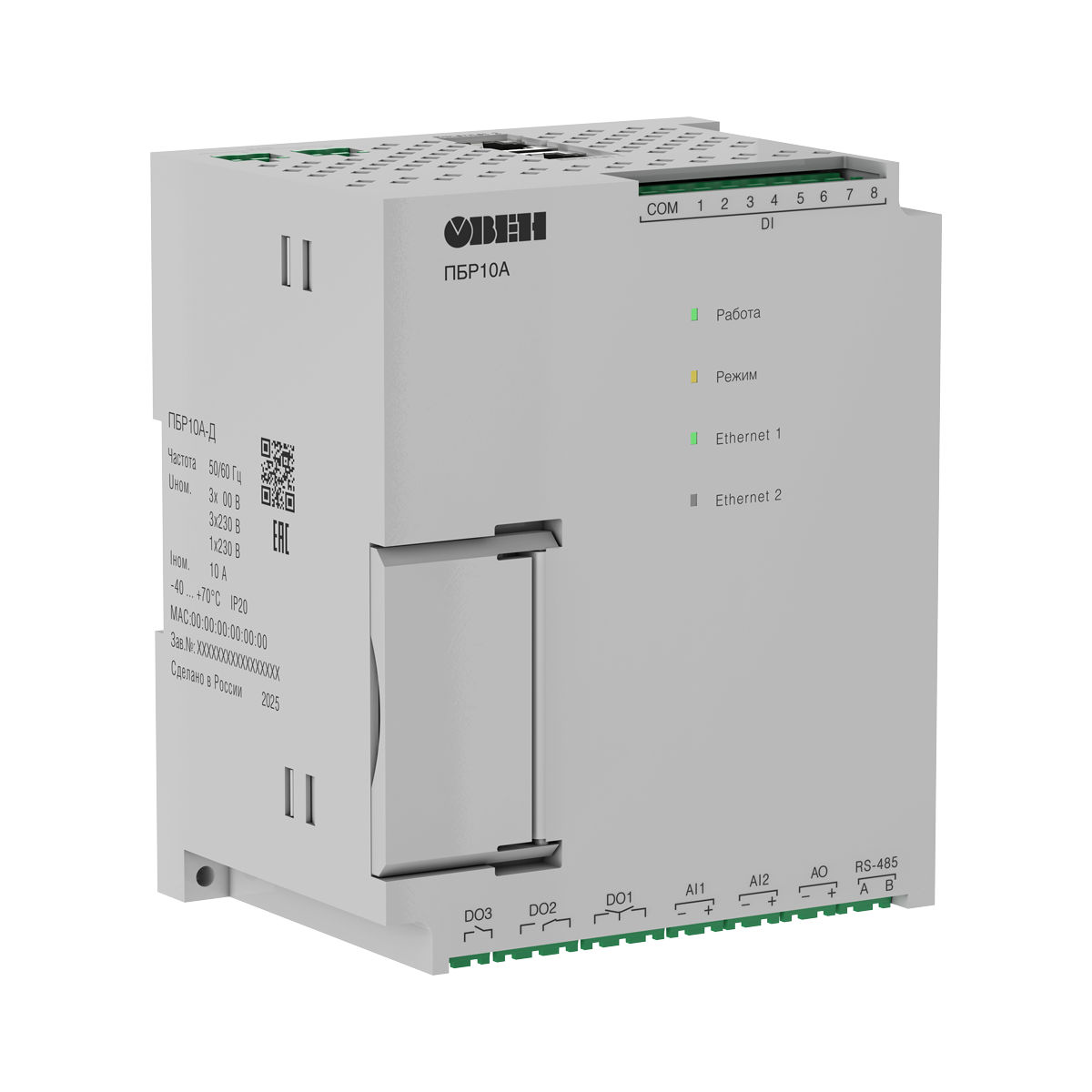

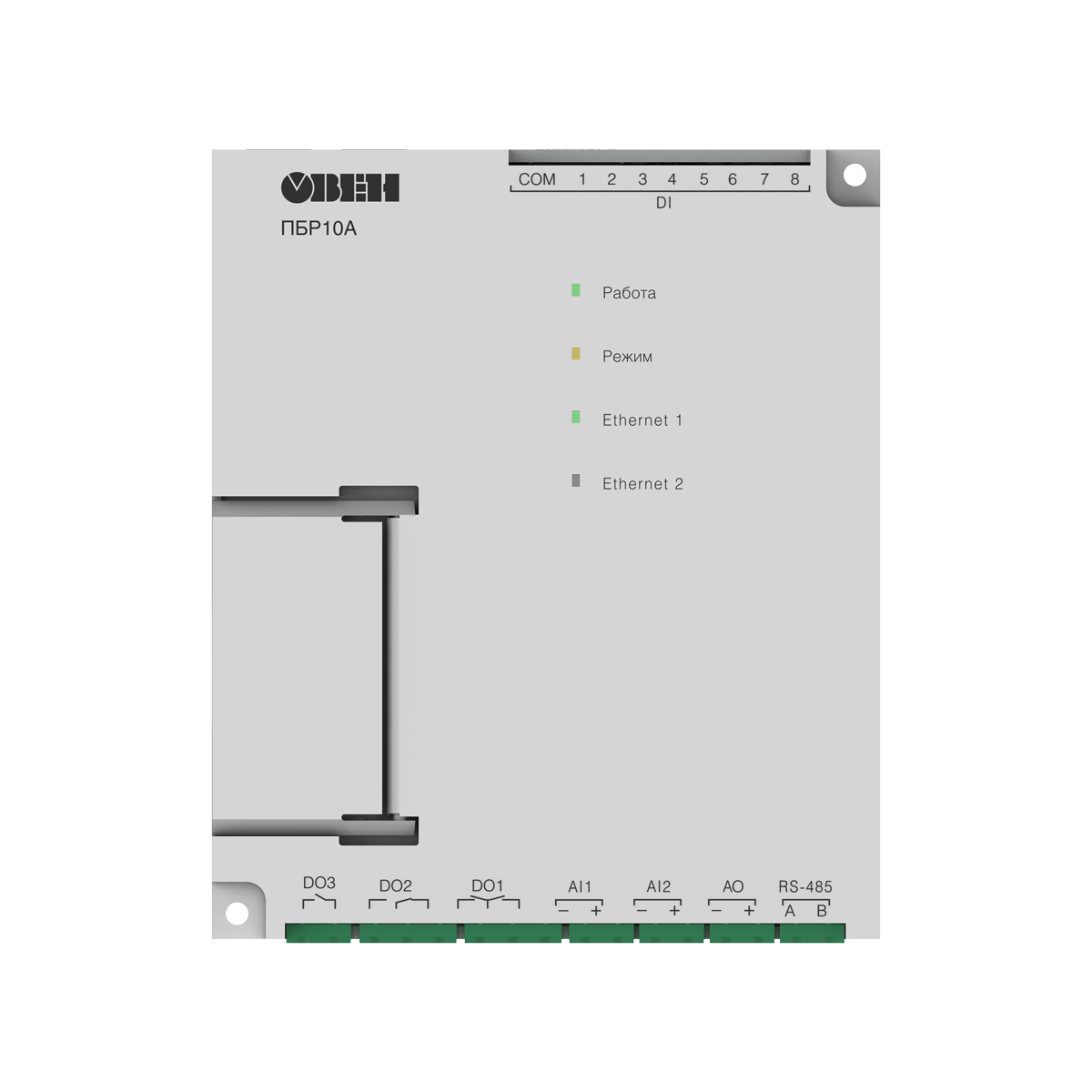

Изображения модели и серии. Внешний вид зависит от исполнения.
Реверсивный пускатель ОВЕН ПБР10А [М01] управляет двигателем клапана, задвижки и другого исполнительного механизма. В одном корпусе объединены контроллер, плавный пуск и многоуровневая защита электродвигателя. Полупроводники обеспечивают запуск и останов, а реле принимают нагрузку в установившемся режиме.
Укажите электродвигатель исполнительного механизма, требования к реверсу и управлению клапаном или задвижкой. Пускатель объединяет функции контроллера, плавного пуска и защиты; совместимость с конкретным МЭО или МЭОФ проверяется по его электрической схеме.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип входов.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол связи; Тип интерфейса.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Рабочее напряжение главной цепи | 3×400 В, 3×230 В, 1×230 В (-15…+10 %) |
| Максимальный рабочий ток | 10 А |
| Максимальное количество пусков в час | 630 |
| Максимальный ток ВИП | 100 мА |
| Дискретные входы | |
| Количество | 8 шт. |
| Тип входов | Оптопара |
| Дискретные выходы | |
| Количество | 3 шт. |
| Тип выходов | Релейный: 2НО, 1НО/1НЗ, 1НО |
| Аналоговые входы | |
| Количество | 2 шт. |
| Тип входов | Универсальный (0…1 В, 0…10 В, 0…20 мА, 4…20 мА) |
| Аналоговые выходы | |
| Количество | 1 шт. |
| Тип выходов | Универсальный (0…1 В, 0…10 В, 0…20 мА, 4…20 мА) |
| Вход для РТС-датчика двигателя | |
| Количество | 1 шт. |
| Тип входов | Защитный ptc-термистор (по DIN 44081 и 44082) |
| Интерфейсы связи | |
| Ethernet (2 шт.) | |
| Протокол связи | Modbus TCP |
| RS-485 | |
| Протокол связи | Modbus RTU (Slave) |
| USB | |
| Тип интерфейса | Type-C |
