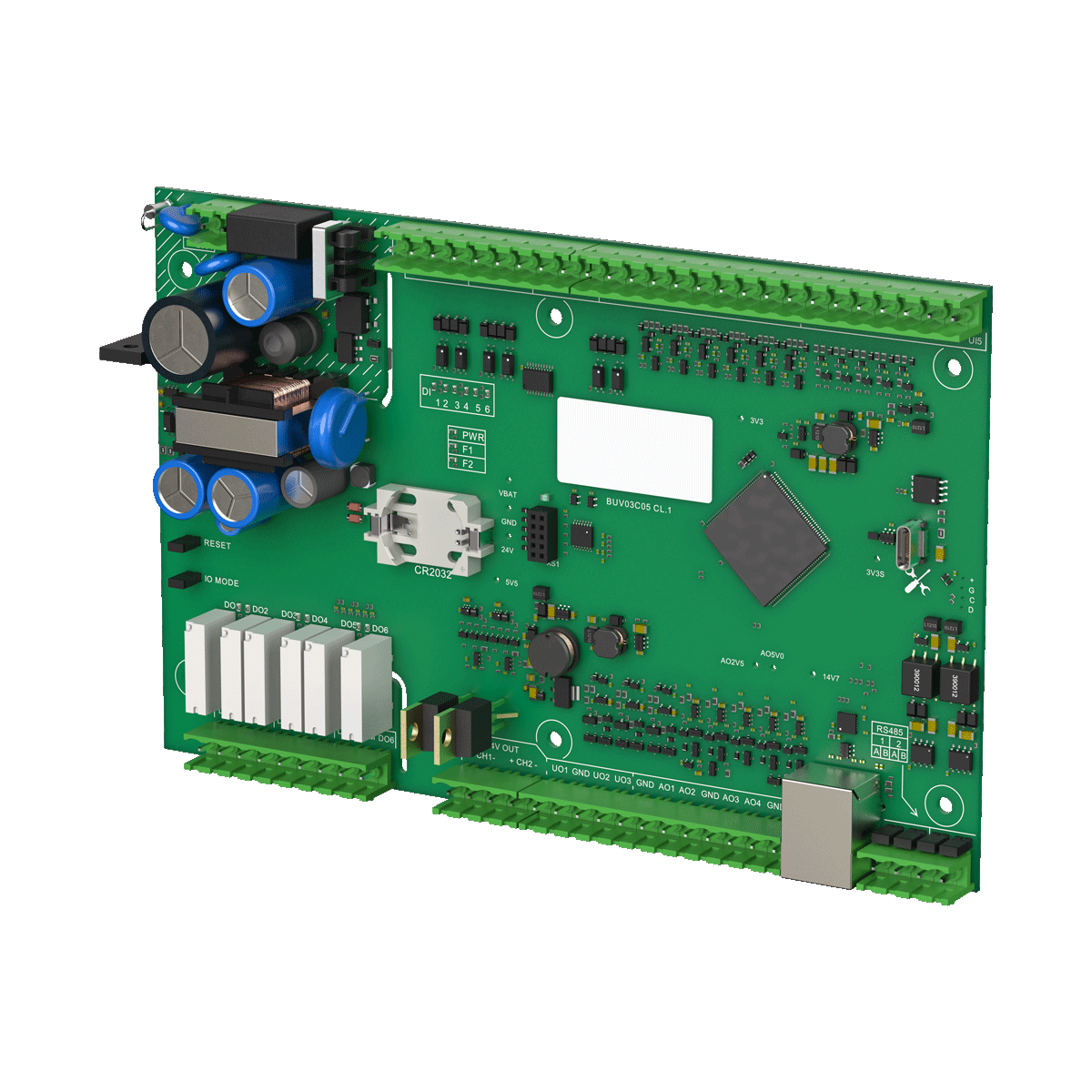

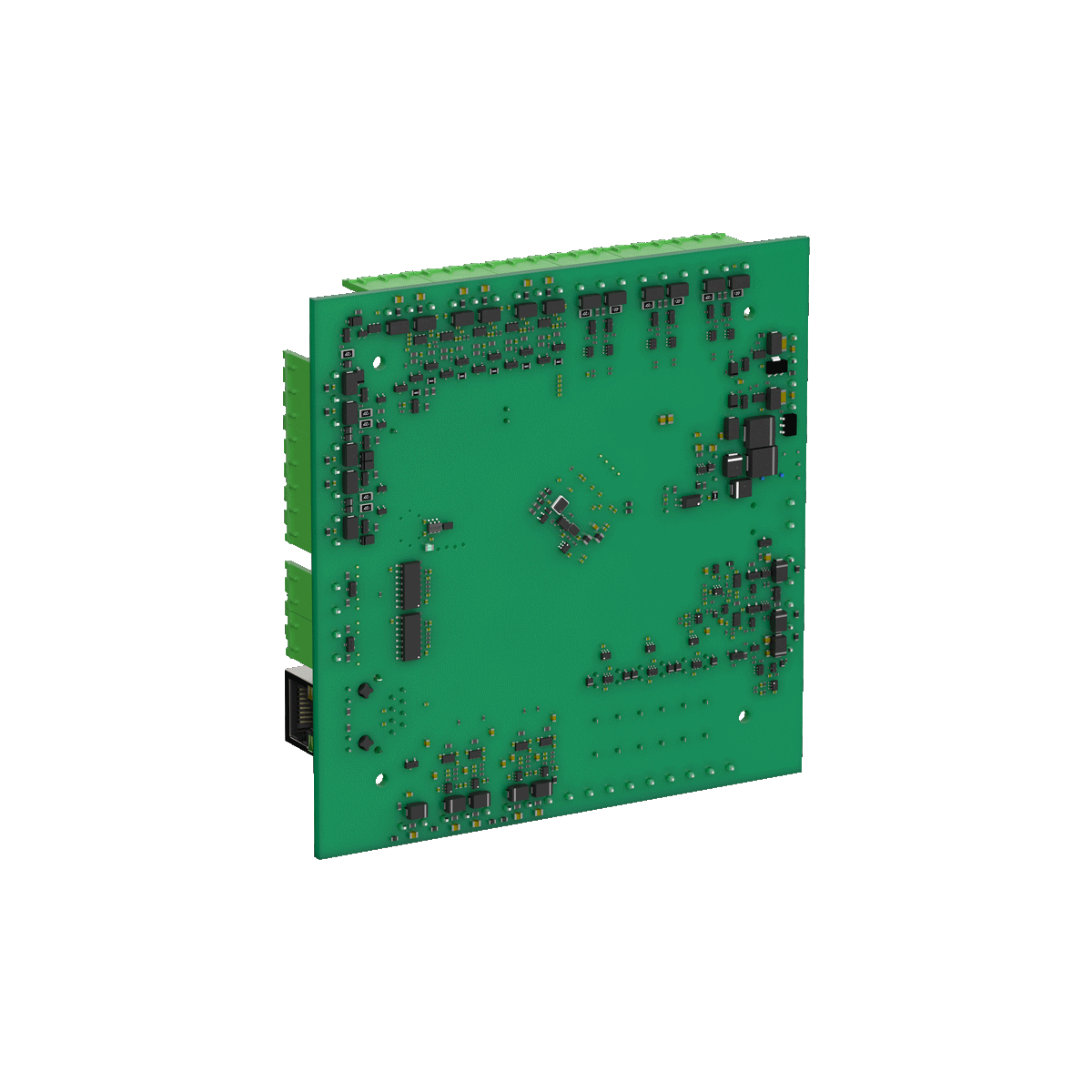

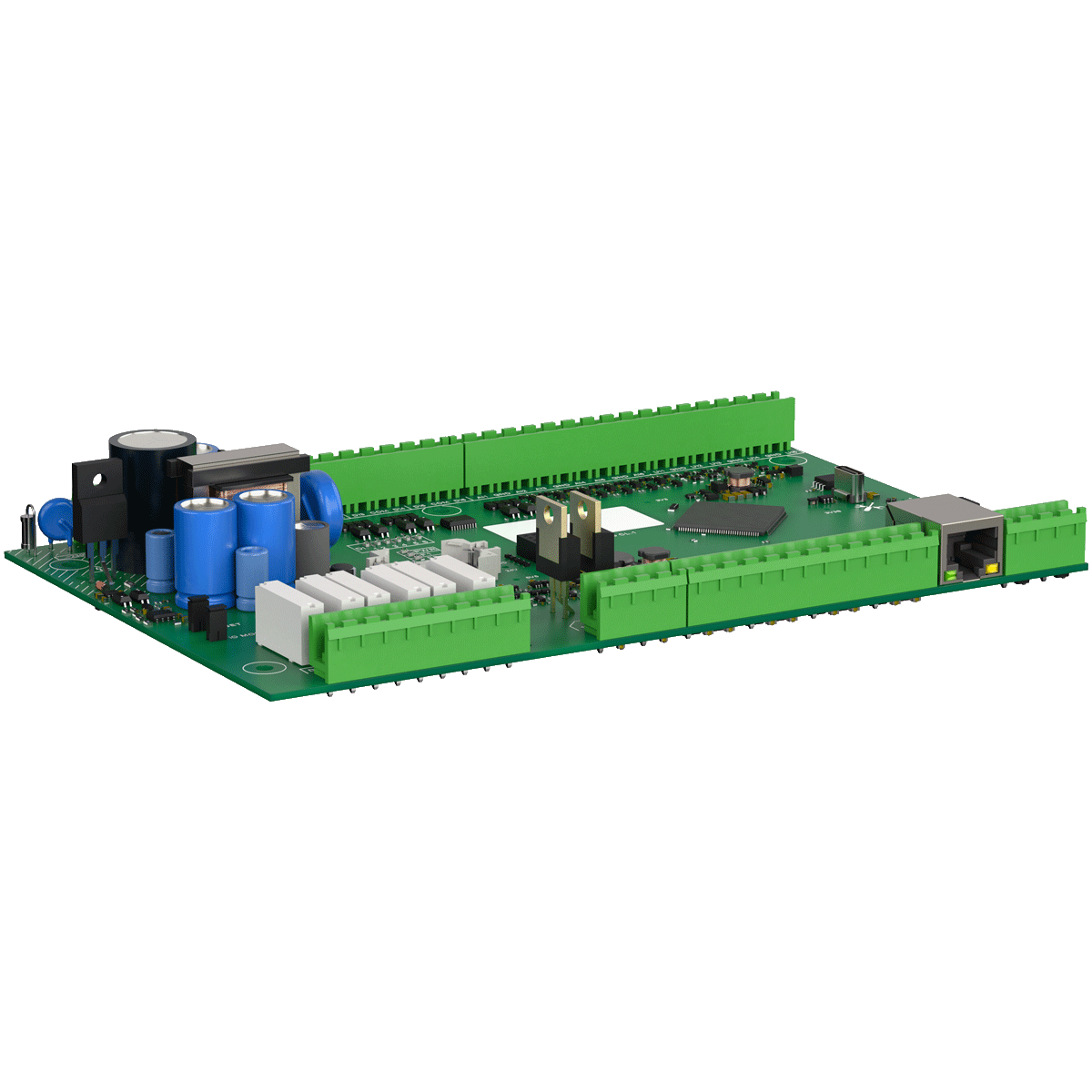

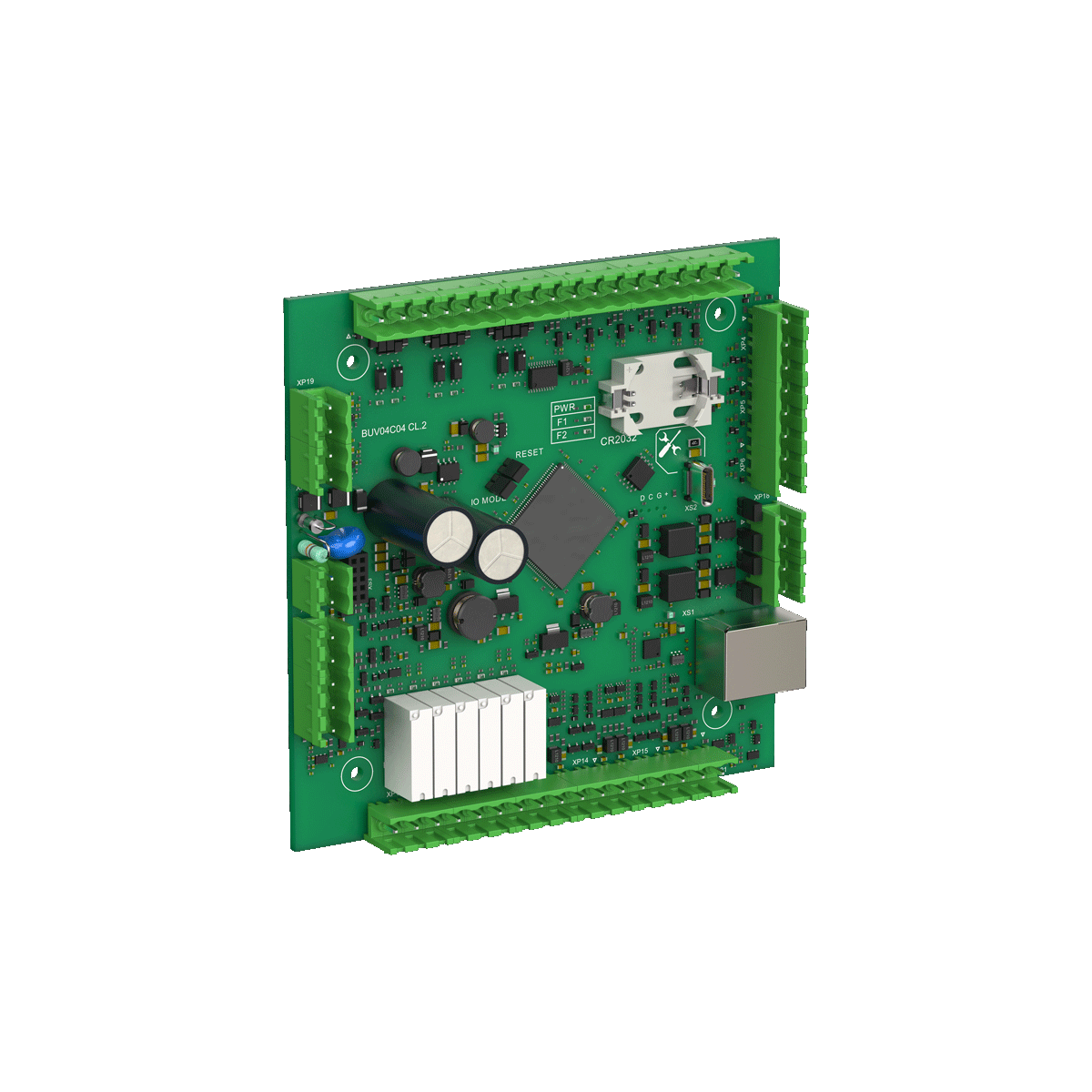

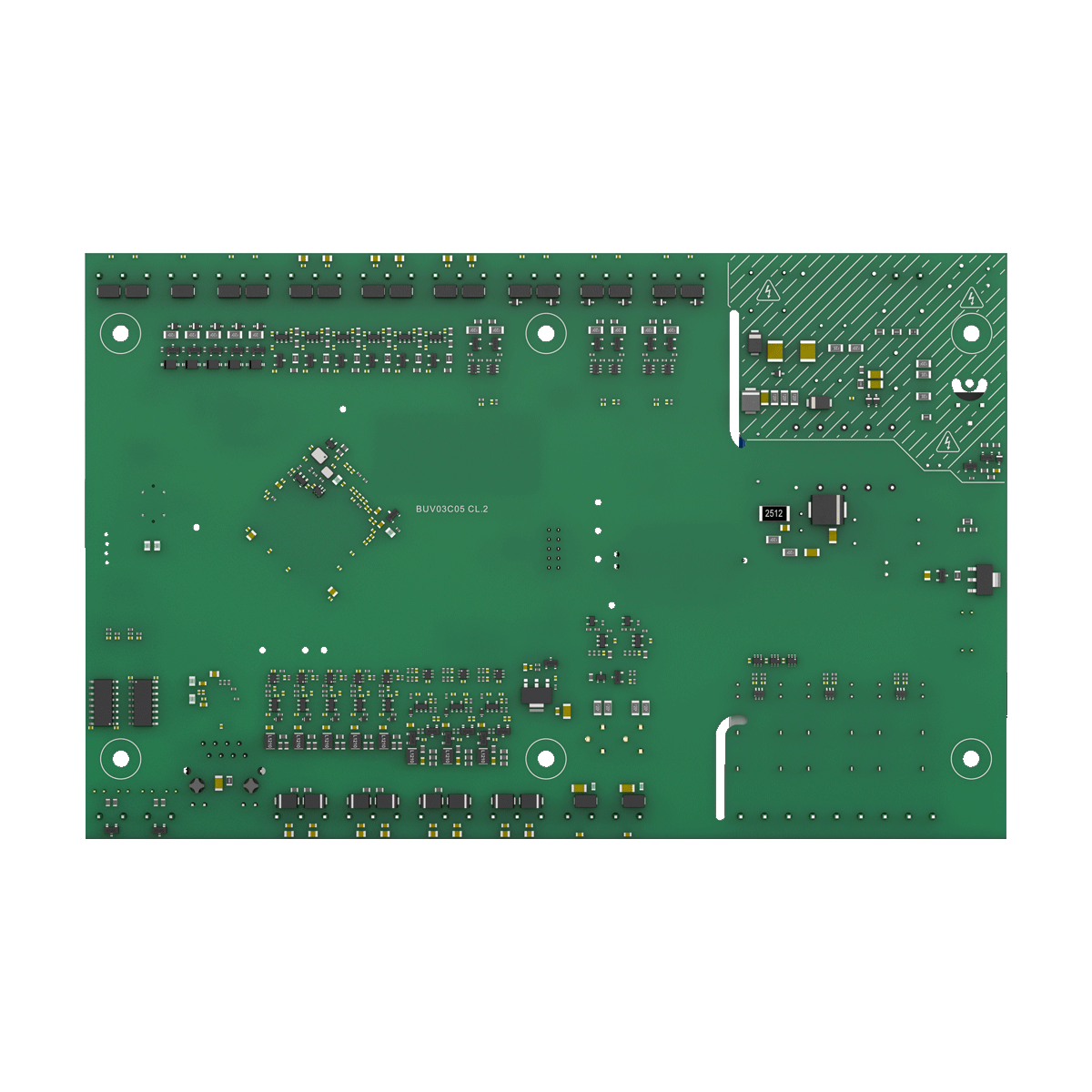

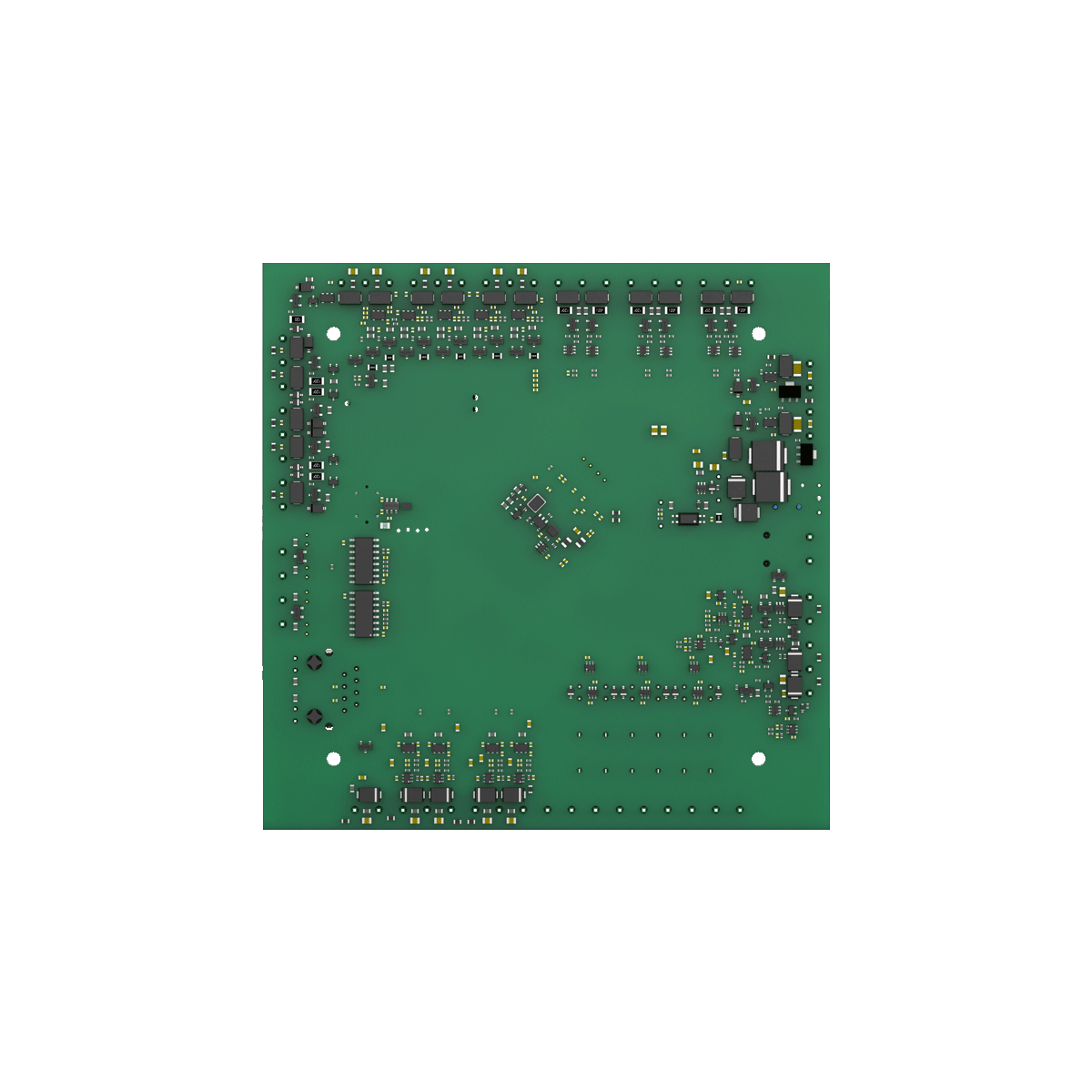

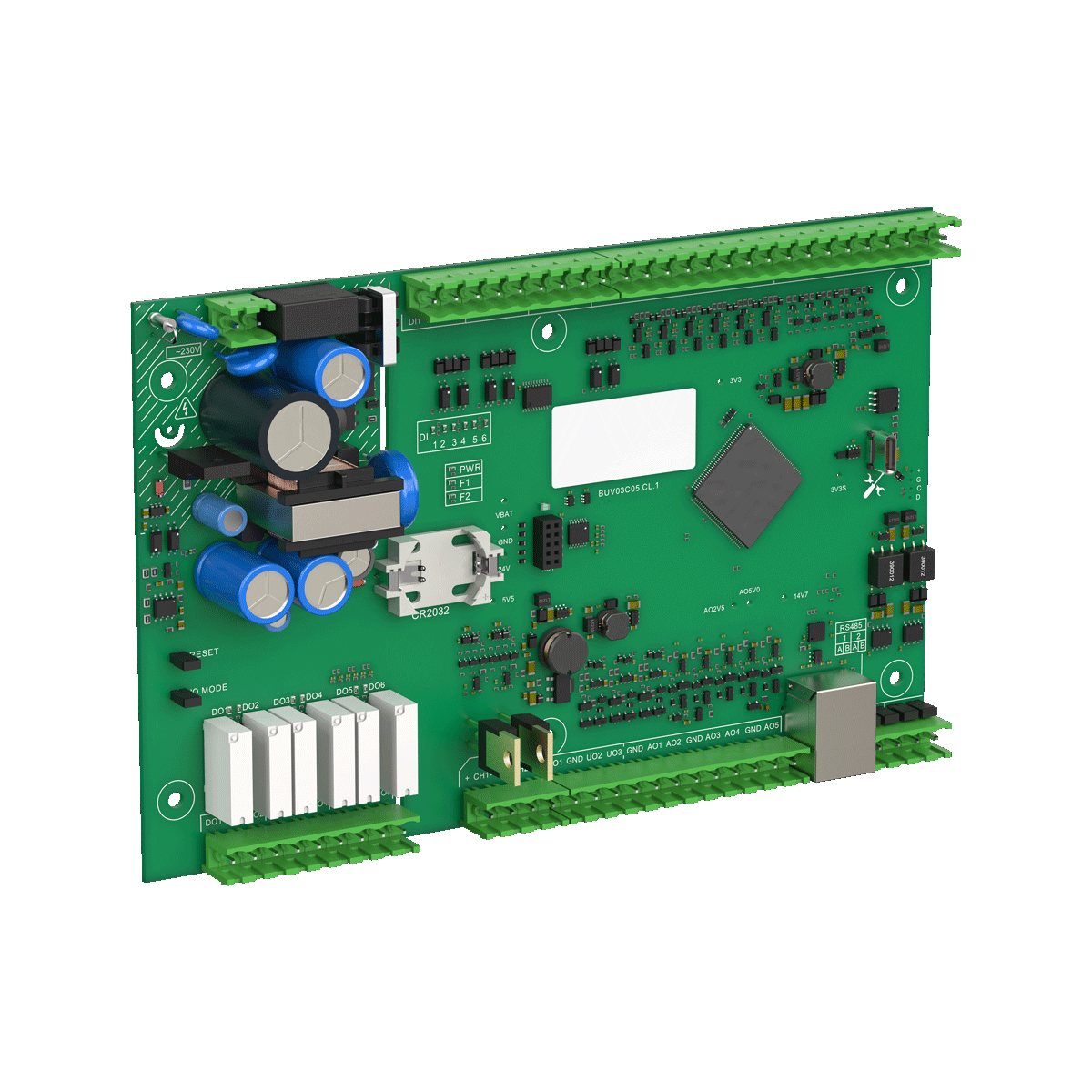

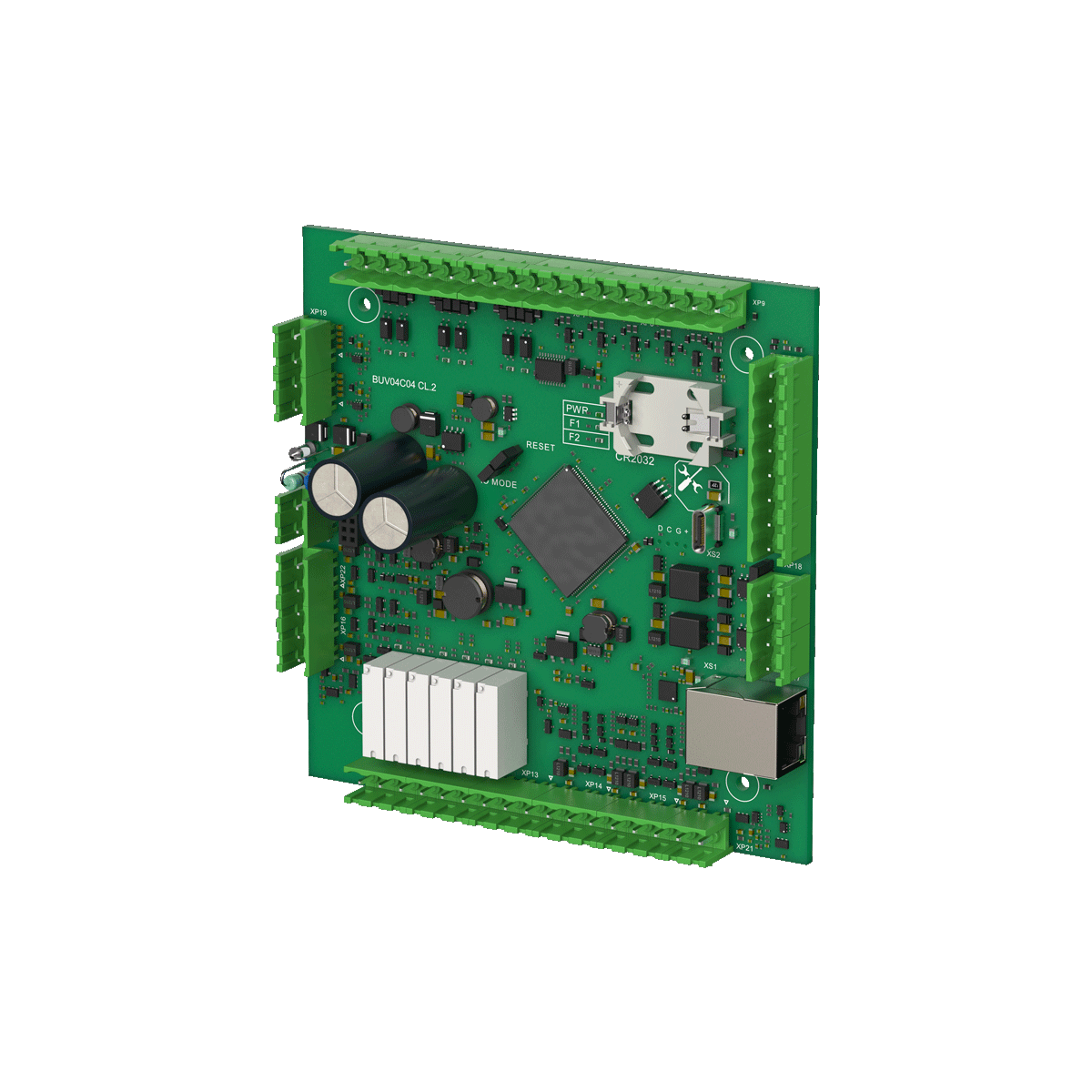

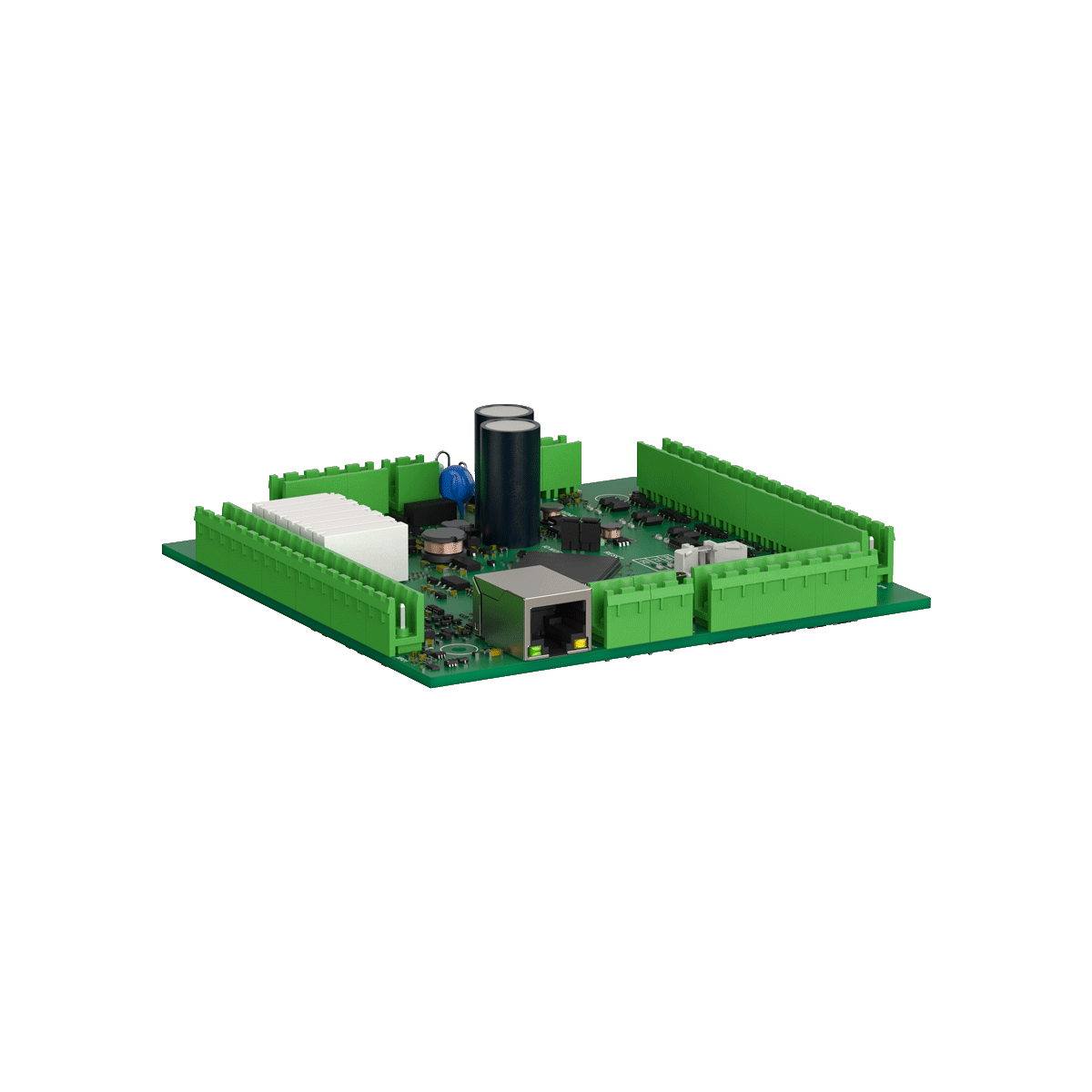

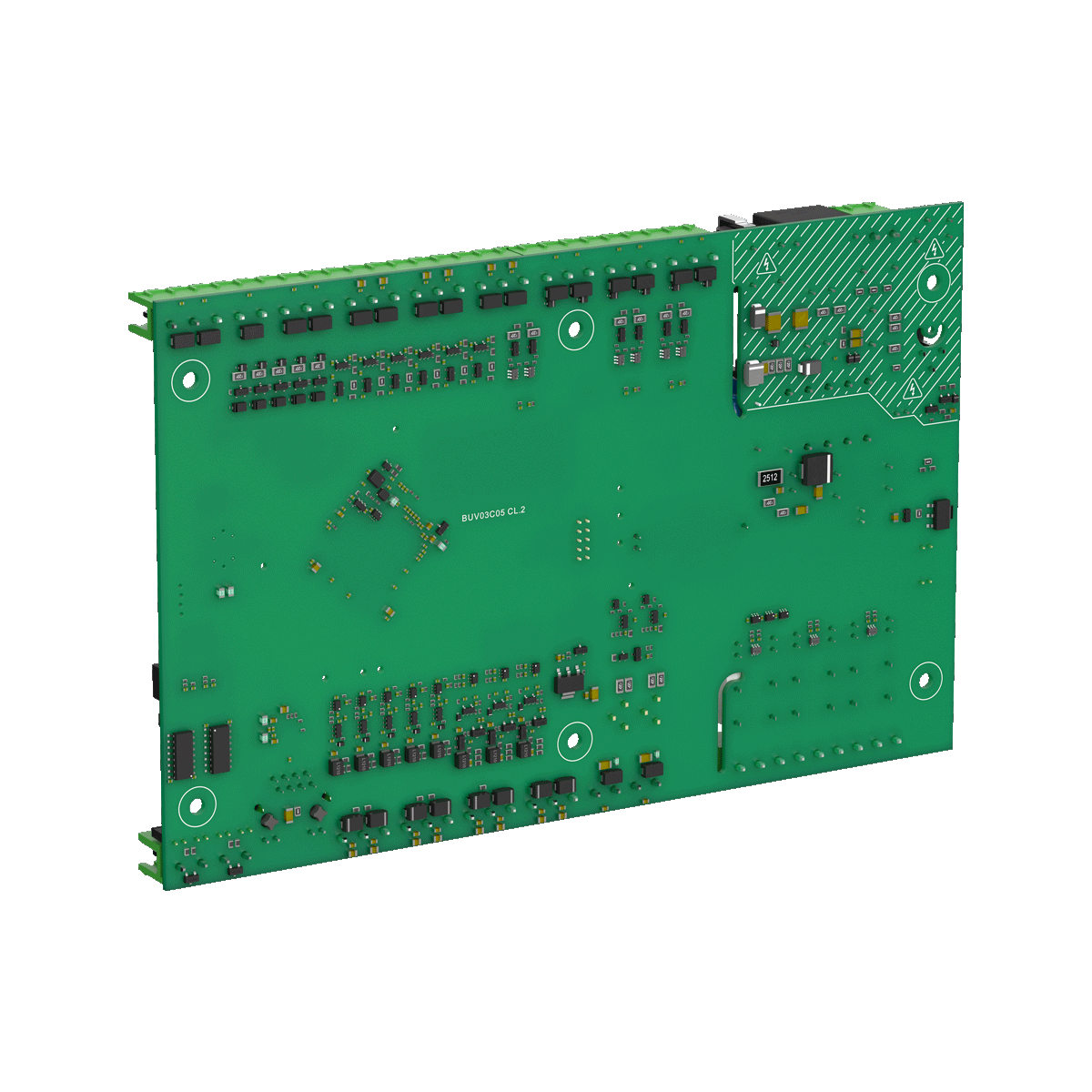

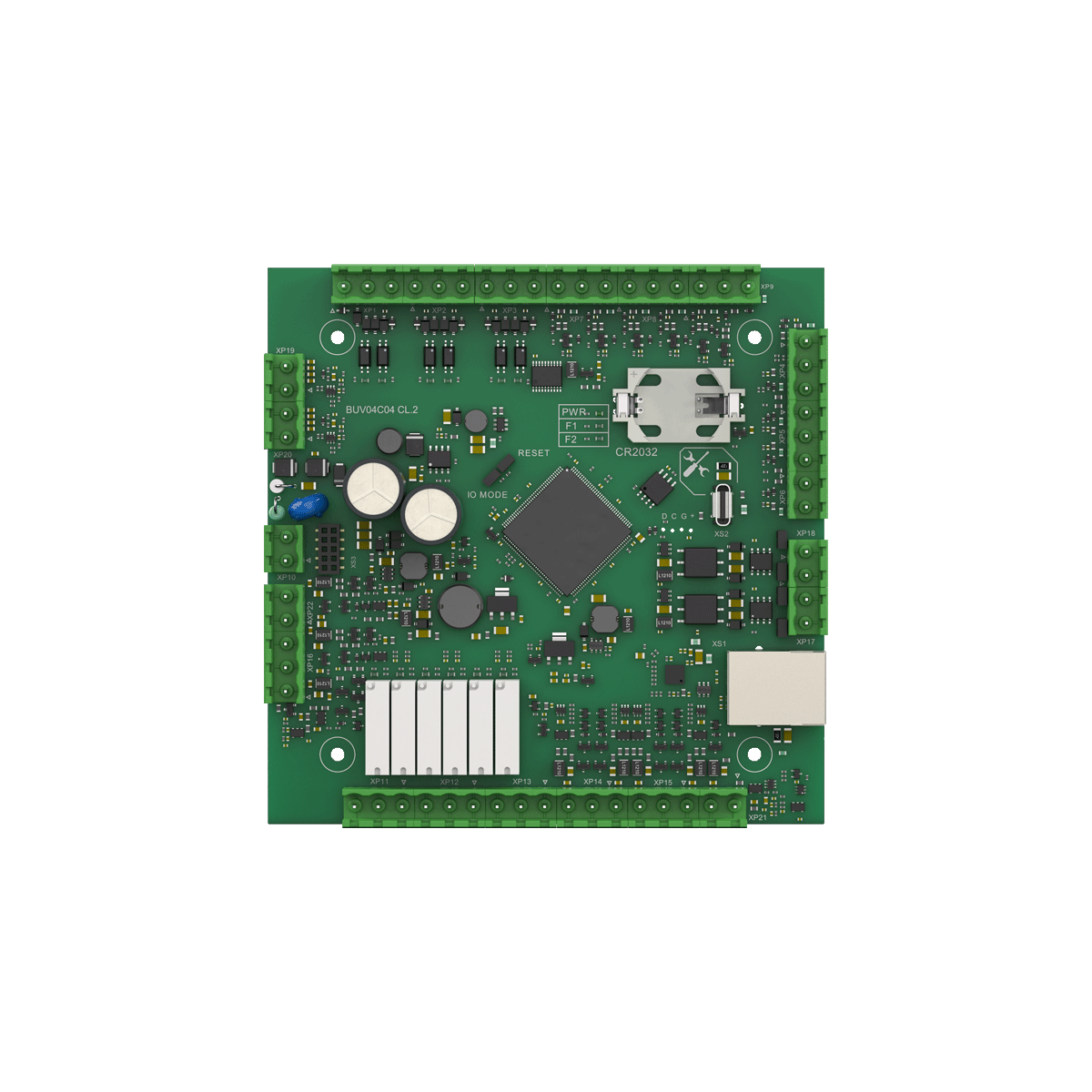

Изображения модели и серии. Внешний вид зависит от исполнения.
Одноплатный регулятор ОВЕН ОВК-П встраивается внутрь инженерной установки или технологического оборудования. Набор встроенных входов, выходов и интерфейсов позволяет производителю реализовать собственный алгоритм управления в составе изделия. Серия включает варианты питания для шкафа автоматики и непосредственного монтажа в оборудовании; нужное исполнение выбирают при проектировании.
ОВК-П встраивается внутрь оборудования как бескорпусная плата. Сначала согласуйте условия размещения и имеющееся питание: исполнения на постоянные 24 В и переменные 230 В различаются, поэтому напряжение следует закрепить в полном артикуле заказа.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| Встраиваемый, одноплатный | ОВК-П-24 (120×120×31) ± 2 мм
ОВК-П-230 (195×124×35) ± 2 мм |
| Масса не более | 0,35 кг |
| Питание | |
| Напряжение питания | ОВК-П-24 =18…35 В без гальванической развязки
ОВК-П-230 ~90…260 В есть гальваническая развязка |
| Потребляемая мощность, не более | 16 Вт (24 В) / 16 ВА (230 В) |
| Внутренний источник питания | =24 В |
| Входы | |
| Дискретные | 6 × DI механические коммутационные устройства |
| Универсальные | 5 × DI / AI 0…10 В |
| Аналоговые | 6 × AI 0…300 кОм термосопротивления, термисторы NTC / PTC |
| Выходы | |
| Дискретные | 6 × DO э/м реле 4 А при 230 В, 50 Гц и сos(φ) > 0,4 |
| Аналоговые | 5 × AO 0…10 В |
| Универсальные | 3 × AO 0…10 В 4…20 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × Ethernet Modbus-TCP Master/Slave 2 × RS-485 Modbus RTU/ASCII Master/Slave 1 × USB-C |
| Эксплуатация | |
| Рабочая температура | -20…+50 °С |
| Часы реального времени | да |
| Степень горючести по ГОСТ 28157-18 | ПВ-2 |
| Гарантия | 2 года |
| Средний срок службы | 10 лет |
Проверьте соответствие документа модели и редакции оборудования.
