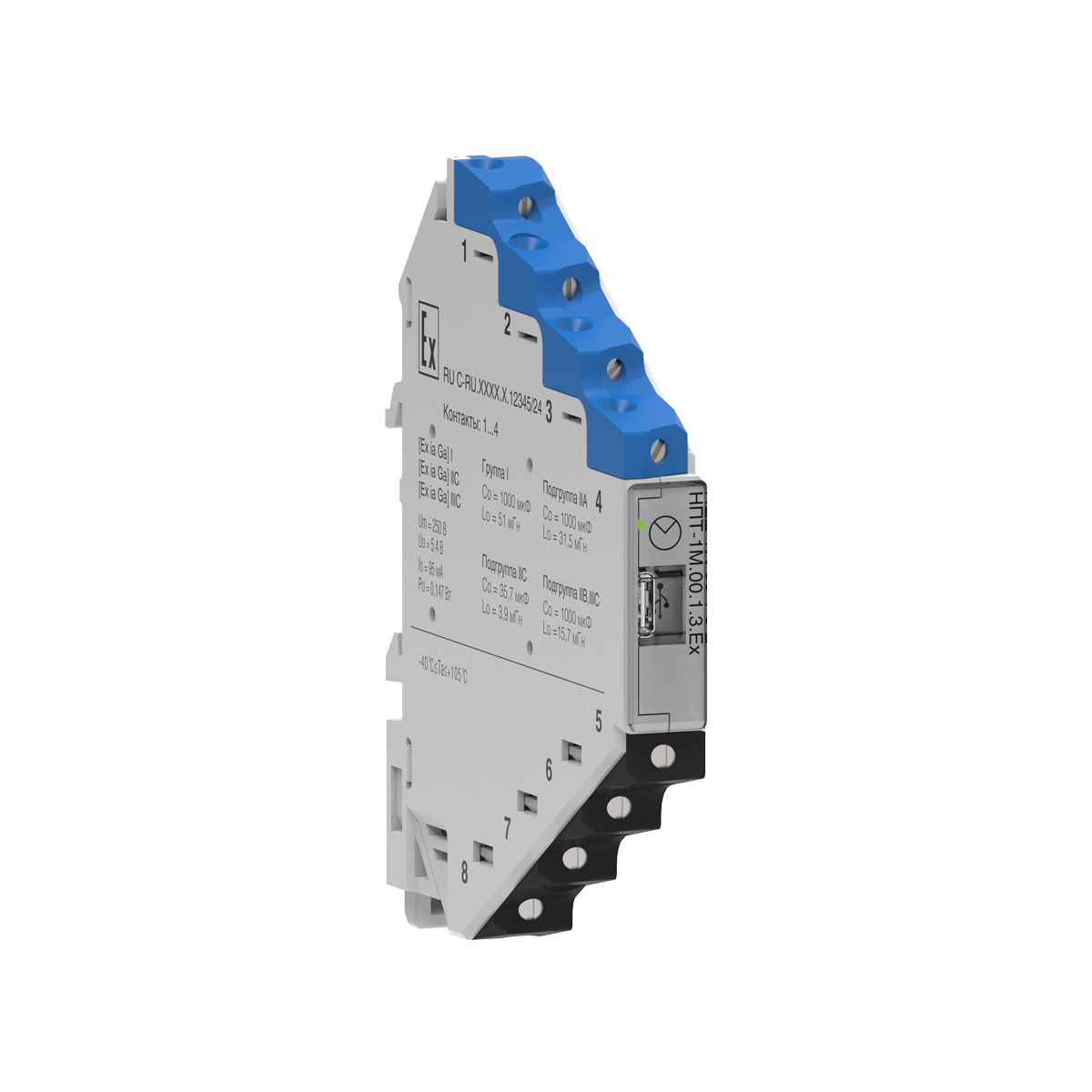

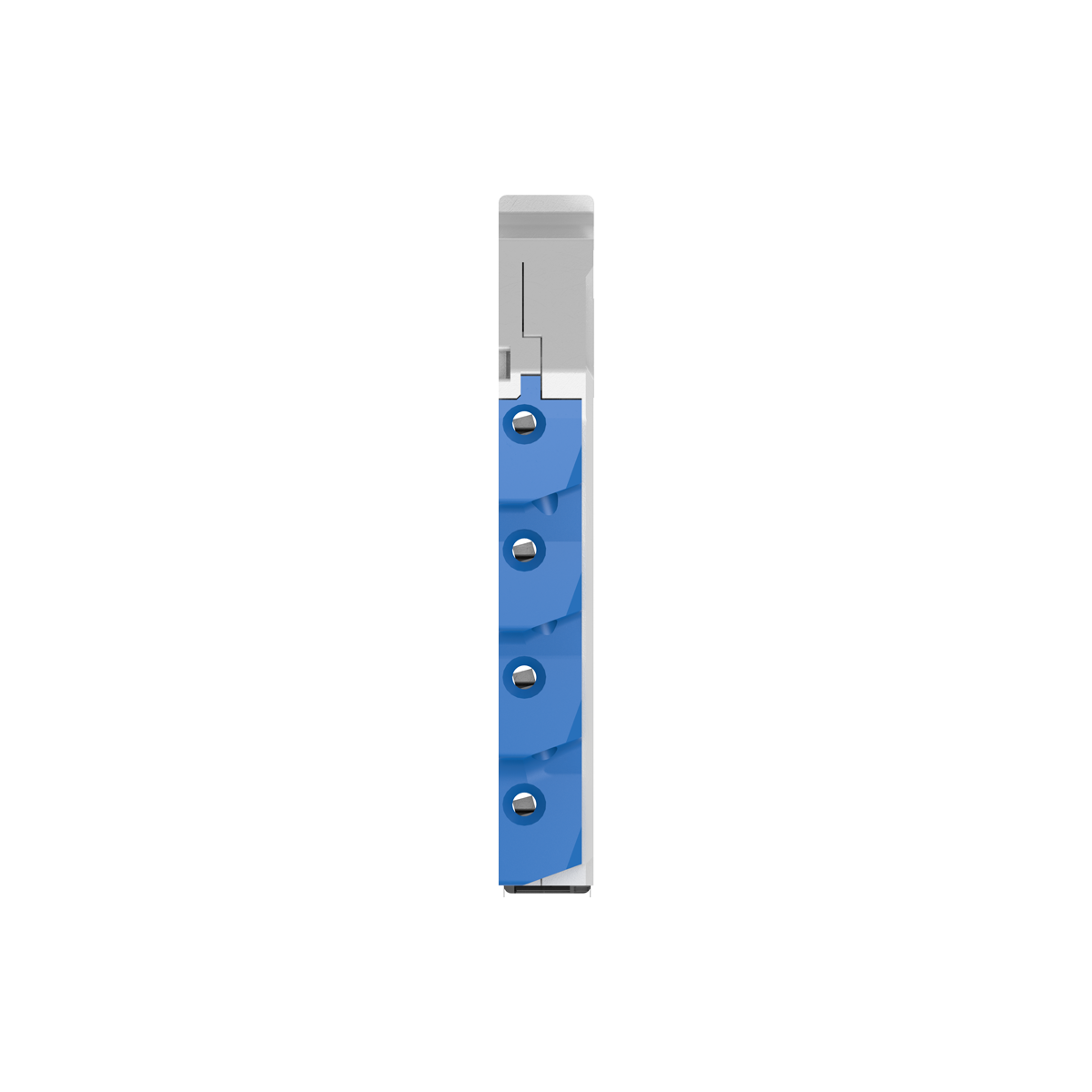

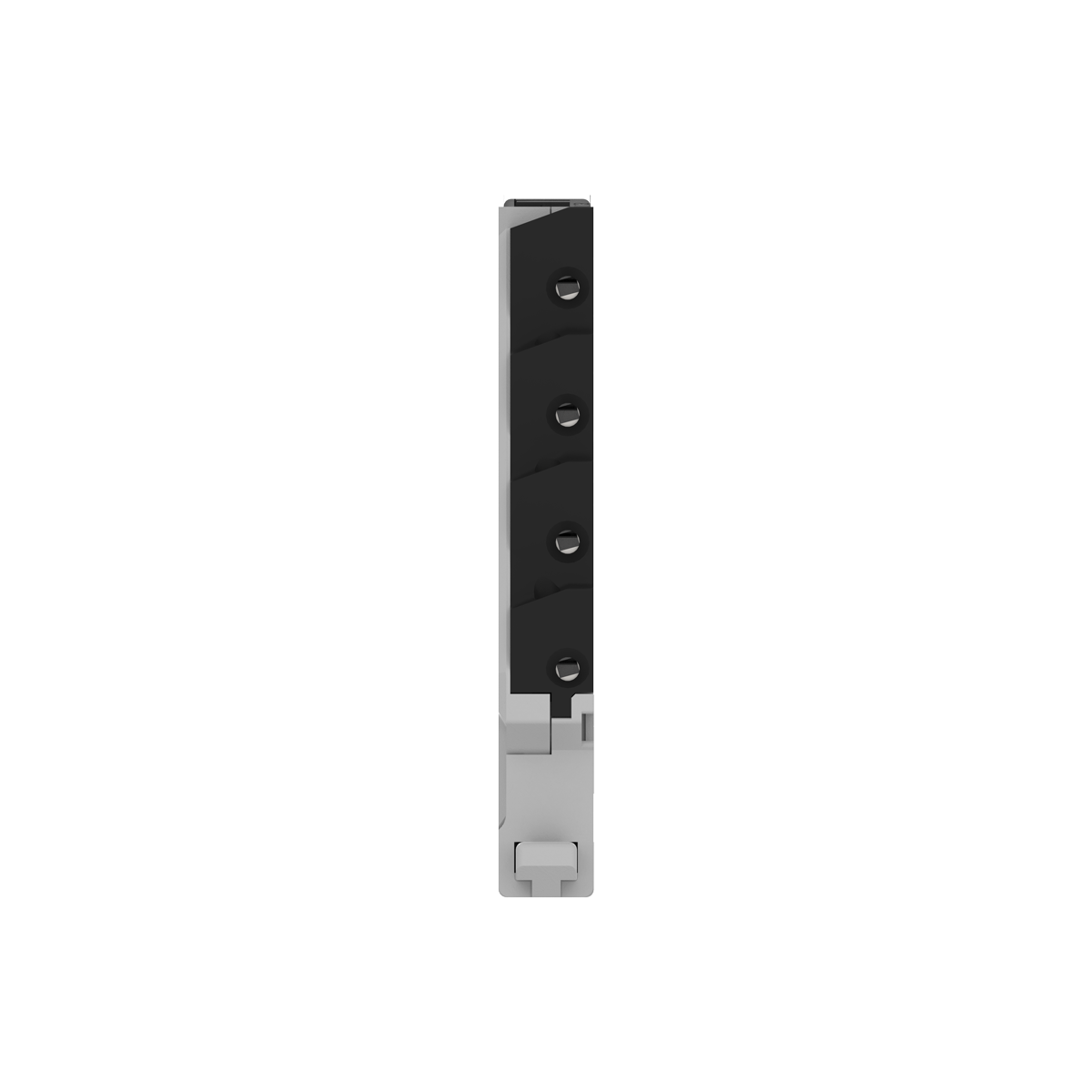

НПТ-1М.Eх активный барьер искрозащиты с межповерочным интервалом 5 лет

ОВЕН НПТ-1М.Ex гальванически разделяет искробезопасную измерительную цепь и преобразует сигналы температурных и резистивных датчиков. Унифицированный токовый или потенциальный выход применяют в системах регулирования и аварийной защиты на газо-, пыле- и руднично-опасных участках.

Подобрать исполнение

Найдено 1 из 1
СравнитьАртикулЦенаПодбор
НПТ-1М.00.1.3.Ех19 270 ₽
До четырёх исполнений
ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Какие условия объекта нужны для выбора НПТ-1М.Ex?

Укажите тип опасной среды и электрические параметры датчика и приёмного входа. В описании выделены газовые, пылевые и рудничные применения; допустимость конкретного подключения проверяется по соответствующей маркировке и документации барьера.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Номинальное значение напряжения питания постоянного тока; Диапазон допустимых напряжений питания постоянного тока; Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Максимальное выходное напряжение, Uo.

Нагрузка

Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.

Параметры для проверки: Максимальный выходной ток, Io.

Входной сигнал

Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.

Параметры для проверки: Тип датчика; Время установления выходного сигнала после изменения входного сигнала, не более.

Выходной сигнал

Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.

Параметры для проверки: Номинальный диапазон выходного сигнала преобразователя; Выходной сигнал при аварии на входе (обрыв или КЗ датчика).

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры.

Условия установки

Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.

Параметры для проверки: Степень защиты корпуса; Степень защиты клемм.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более; Диапазон рабочих температур.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Питание прибора

Номинальное значение напряжения питания постоянного тока

=24 В

Диапазон допустимых напряжений питания постоянного тока

10…36 В

Гальваническая развязка питания от входов/выходов

2500 В

Тип подключения питания

Отдельными проводами

Подключение датчиков и характеристики входных сигналов

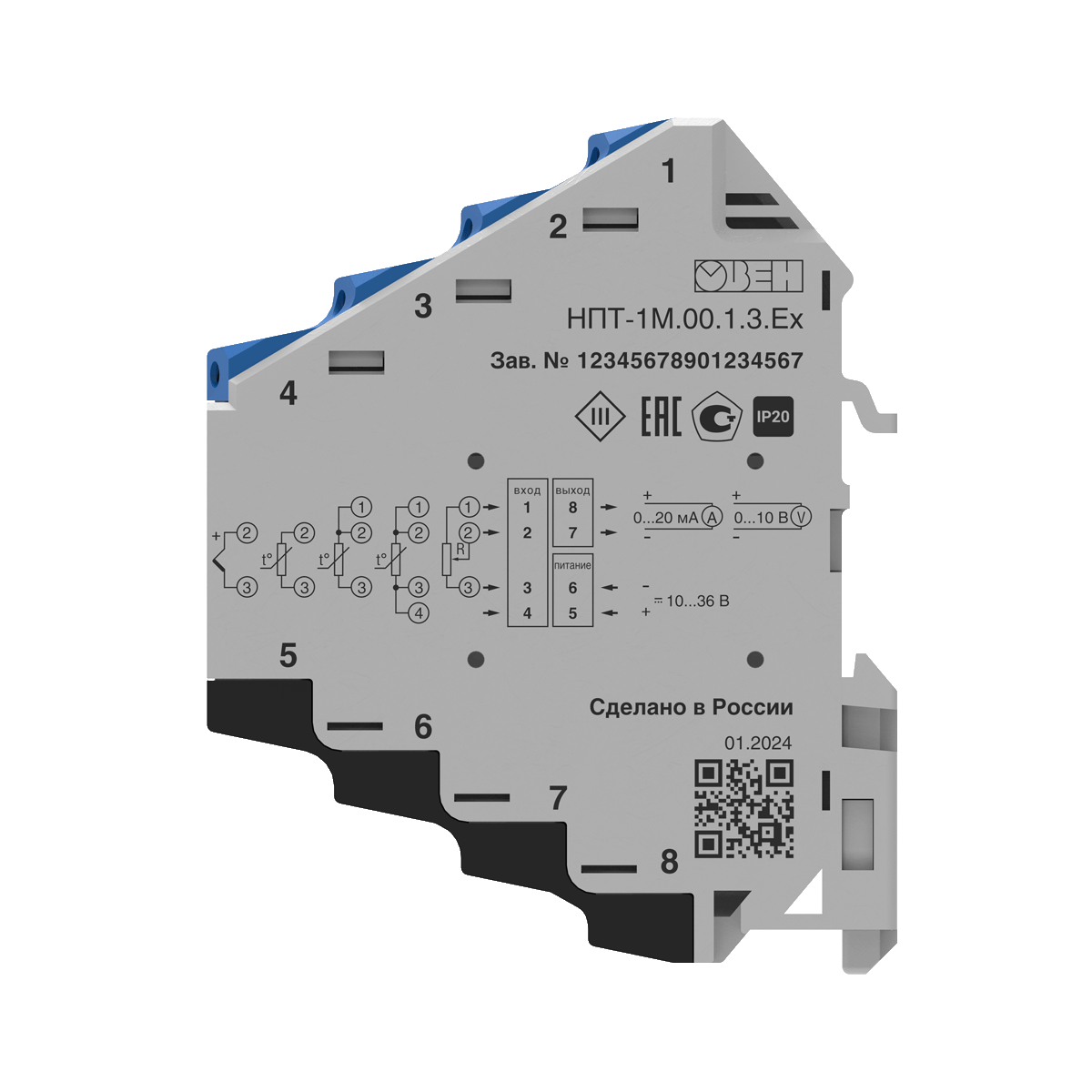

Тип датчика

ТС, ТП, сопротивление, потенциометры

Схем подключения ТС

2-, 3- или 4-проводная

Гальваническая развязка домена «входы» от домена «выходы»

2500 В

Характеристики выходных сигналов

Номинальный диапазон выходного сигнала преобразователя

Ток

4…20, 0…20, 0…5 мА

Напряжение

0…10, 2…10, 0…5 В

Выходной сигнал при аварии на входе (обрыв или КЗ датчика)

Ток

4…20 – 21…23 мА

Ток 0…20 – 21…23 мА

Ток 0…5 – 5…6 мА

Напряжение

0…10 – 10…11 В

2…10 – 10…11 В

0…5 – 5…5,5 В

Функция преобразования входных сигналов

Линейная

Допустимое сопротивление нагрузки

Не более 480 Ом – для тока

Не менее 1000 Ом – для напряжения

Время

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

15 мин.

Время установления выходного сигнала после изменения входного сигнала, не более

2 с

Питание выходного сигнала

От встроенного источника

Настройки устройства

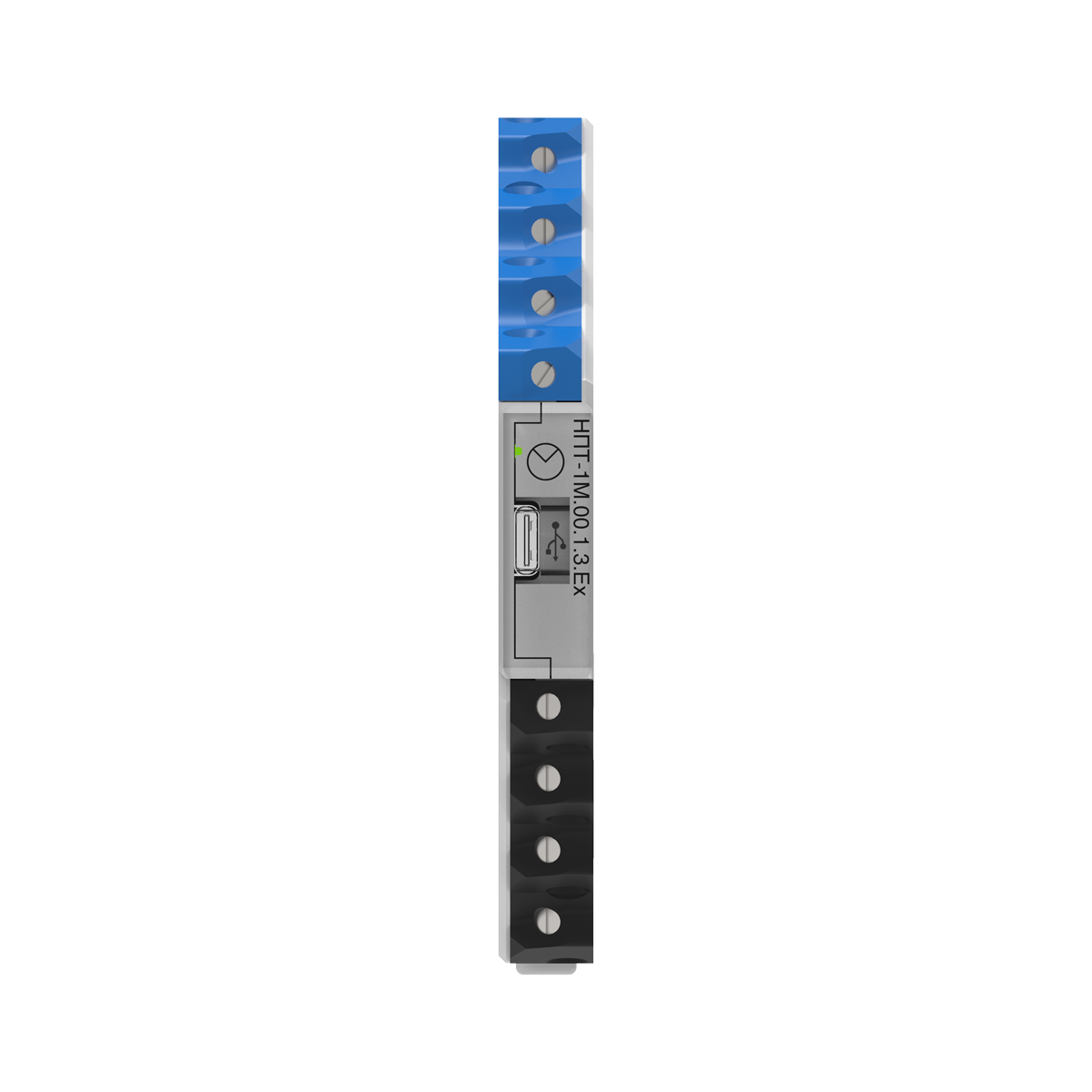

Разъем для конфигурирования

USB Type-C

ПО для конфигурирования

Owen Configurator

Метрологические характеристики

Основная приведенная погрешность преобразования, не более

- при работе с ТС

0,25 %

- при работе с ТП

0,5 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более

- при работе с ТС

0,125 %

- при работе с ТП

0,25 %

Характеристики конструкции

Габаритные размеры

(12×107×89) ± 1 мм

Степень защиты корпуса

IP20

Степень защиты клемм

IP20

Масса в упаковке, не более

0,3 кг

Условия эксплуатации

Диапазон рабочих температур

-40…+70 °С

Относительная влажность воздуха, не более

95 %

Атмосферное давление

84…106,7 кПа

Устойчивость к механическим воздействиям

Группа №2 по ГОСТ Р 52931

Устойчивость к электромагнитным воздействиям

Прибор соответствует требованиям

ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013

Уровень излучения радиопомех (помехоэмиссии)

По ГОСТ 30804.6.3-2013

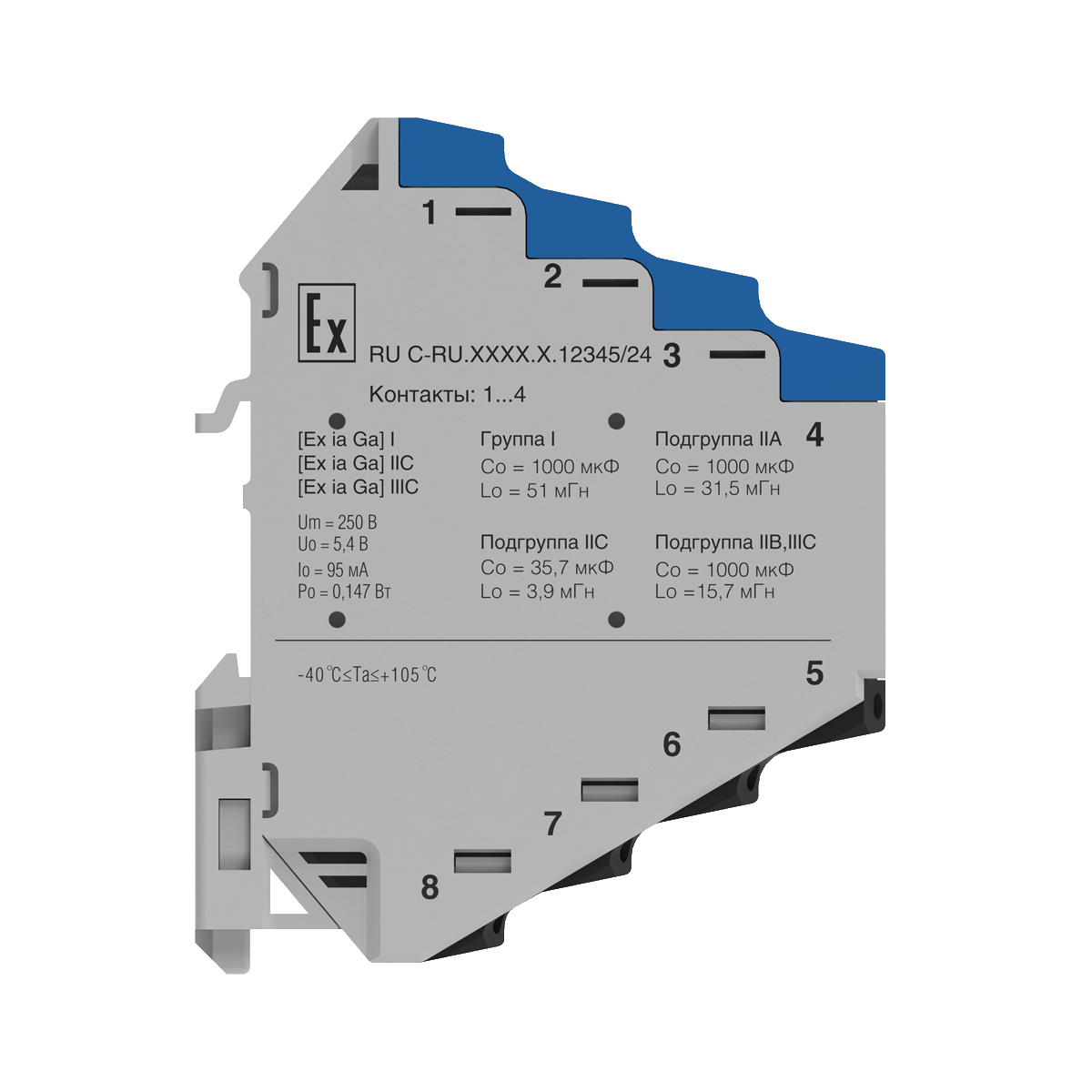

Параметры взрывозащиты

Маркировка

[Ex ia Ma] I

[Ex ia Ga] IIC

[Ex ia Da] IIIC

Максимальные значения для подключения по цепи датчика

Максимальное напряжение постоянного тока или эффективное значение переменного, Um

250 В

Максимальное выходное напряжение, Uo

5,4 В

Максимальный выходной ток, Io

95 мА

Максимальная выходная мощность, Ро

0,147 Вт



Группа I

Подгруппа IIA

Подгруппа IIC

Подгруппа IIB, IIIC

Максимальная внешняя емкость, Со

1000 мкФ

1000 мкФ

35,7 мкФ

1000 мкФ

Максимальная внешняя индуктивность, Lo

51 мГн

31,5 мГн

3,9 мГн

15,7 мГн

Характеристики подключаемых датчиков

Термометры сопротивления по ГОСТ 6651

Тип

Диапазон преобразования

Макс.

Мин.

Cu50

-50…+200 °С

50 °С

50М

-180…+200 °С

50 °С

Pt50

-200…+750 °С

100 °С

50П

-200…+750 °С

100 °С

Сu100

-50…+200 °С

50 °С

100M

-180…+200 °С

50 °С

Pt100

-200…+750 °С

100 °С

100П

-200…+750 °С

100 °С

100H

-60…+180 °С

50 °С

Термопары по ГОСТ Р 8.585

TХК (L)

-200…+800 °С

400 °С

TЖК (J)

-200…+1200 °С

500 °С

TНН (N)

-200…+1300 °С

500 °С

TХА (К)

-200…+1300 °С

500 °С

TПП (S)

0…+1750 °С

400 °С

TПП (R)

0…+1750 °С

500 °С

ТПР (В)

+200…+1800 °С

700 °С

TВР (А-1)

0…+2500 °С

600 °С

ТВР (А-2)

0…+1800 °С

600 °С

ТВР (А-3)

0…+1800 °С

600 °С

ТМК (Т)

-200…+400 °С

300 °С

Термопары по DIN 43710

Typ L

-200…+900 °С

400 °С

Потенциометр

R<1 кОм

0…100 %

10 %

Сопротивление

R<1 кОм

0…1000 Ом

100 Ом
