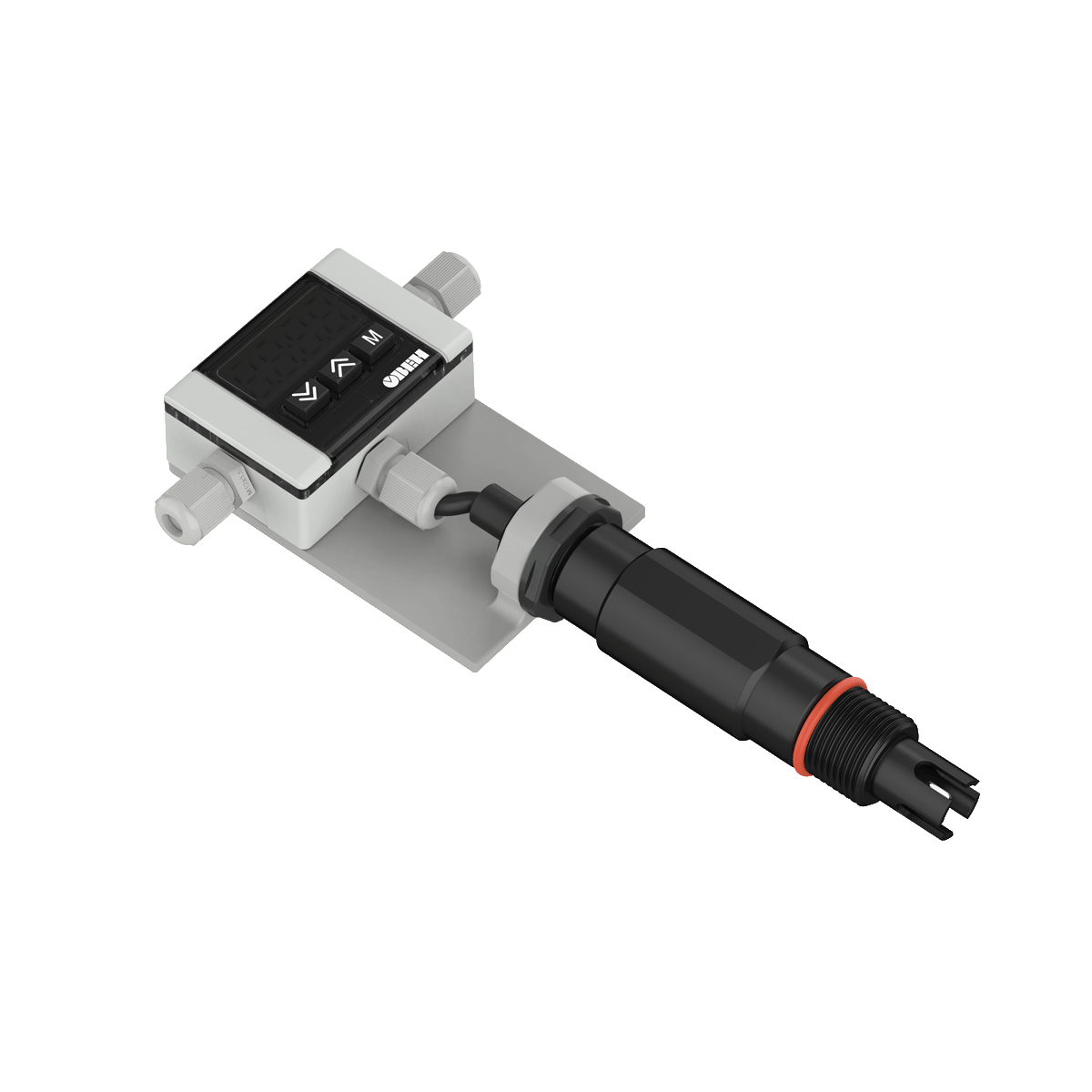

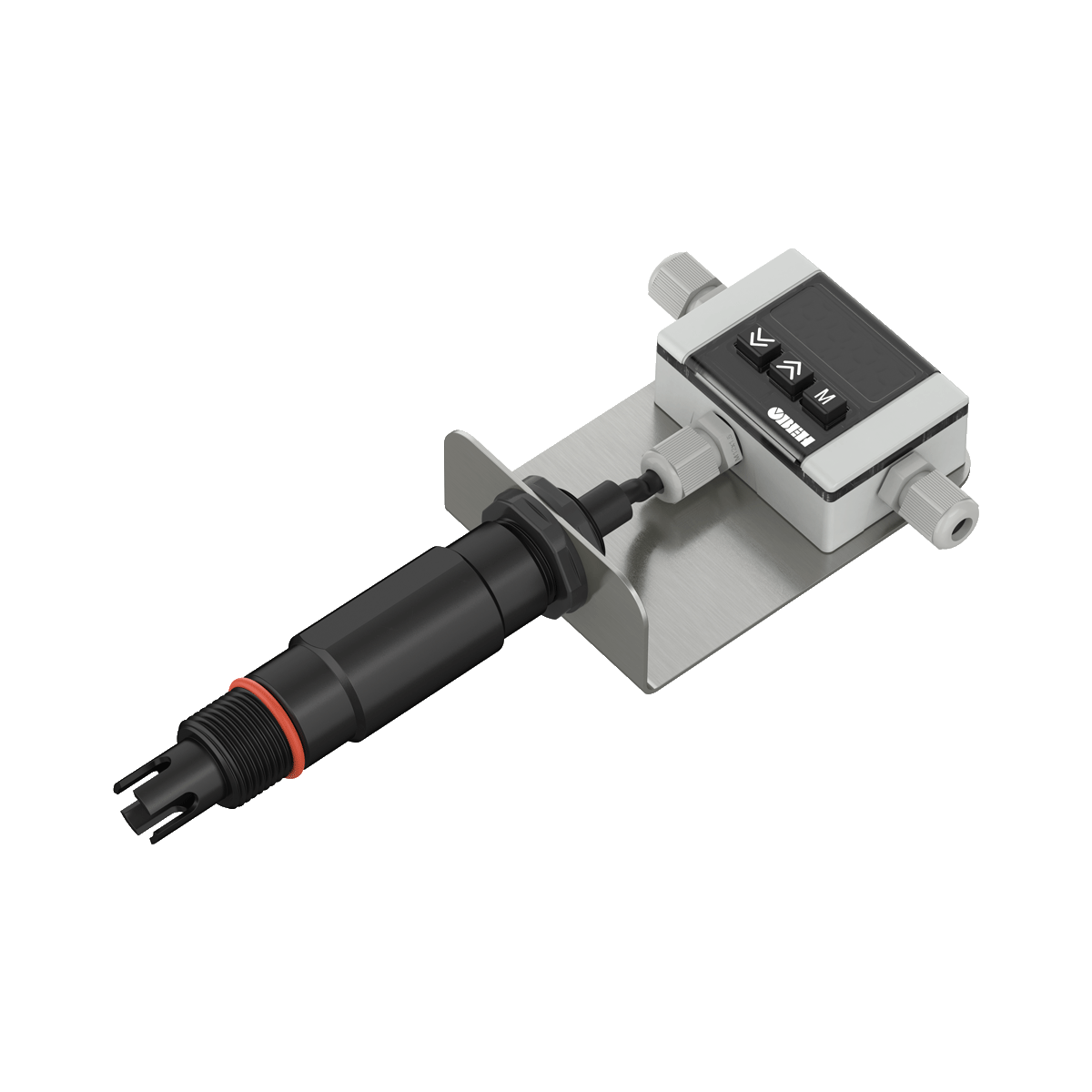

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН КОРАЛЛ-НП связывает датчик pH с вторичным прибором: преобразует его милливольтовый сигнал в токовый 4…20 мА и цифровой RS-485. Измерительный блок имеет собственную индикацию и допускает крепление на стене либо непосредственно на датчике с резьбой NPT3/4. Преобразователь настраивают через micro USB; на время такой настройки подключение к сети питания не требуется.
Сначала проверьте, что электрод pH выдаёт сигнал в милливольтах. Затем выберите подходящее подключение вторичного прибора: КОРАЛЛ-НП преобразует этот сигнал в 4…20 мА и RS-485. Возможность настройки от USB не следует переносить на условия питания преобразователя во время измерений.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Настенный монтаж.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Питание | |
| Напряжение питания | 10…30 В постоянного тока (номинал. напряжение 24 В) |
| Потребляемая мощность, не более | 1 Вт |
| Корпус | |
| Настенный монтаж | 71×51×30 мм, IP65 |
| Цвет индикации | зеленый и красный со сменой цвета по событиям |
| Индикатор | 4-разрядный с высотой цифр 14 мм |
| Входы | |
| Количество | 1 × AI |
| Время опроса входа, не более | 1 с |
| Подключаемые сигналы | pH с выходным сигналом в мВ |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × micro USB 1 × RS-485 |
Проверьте соответствие документа модели и редакции оборудования.
Документация для этой модели уточняется.
