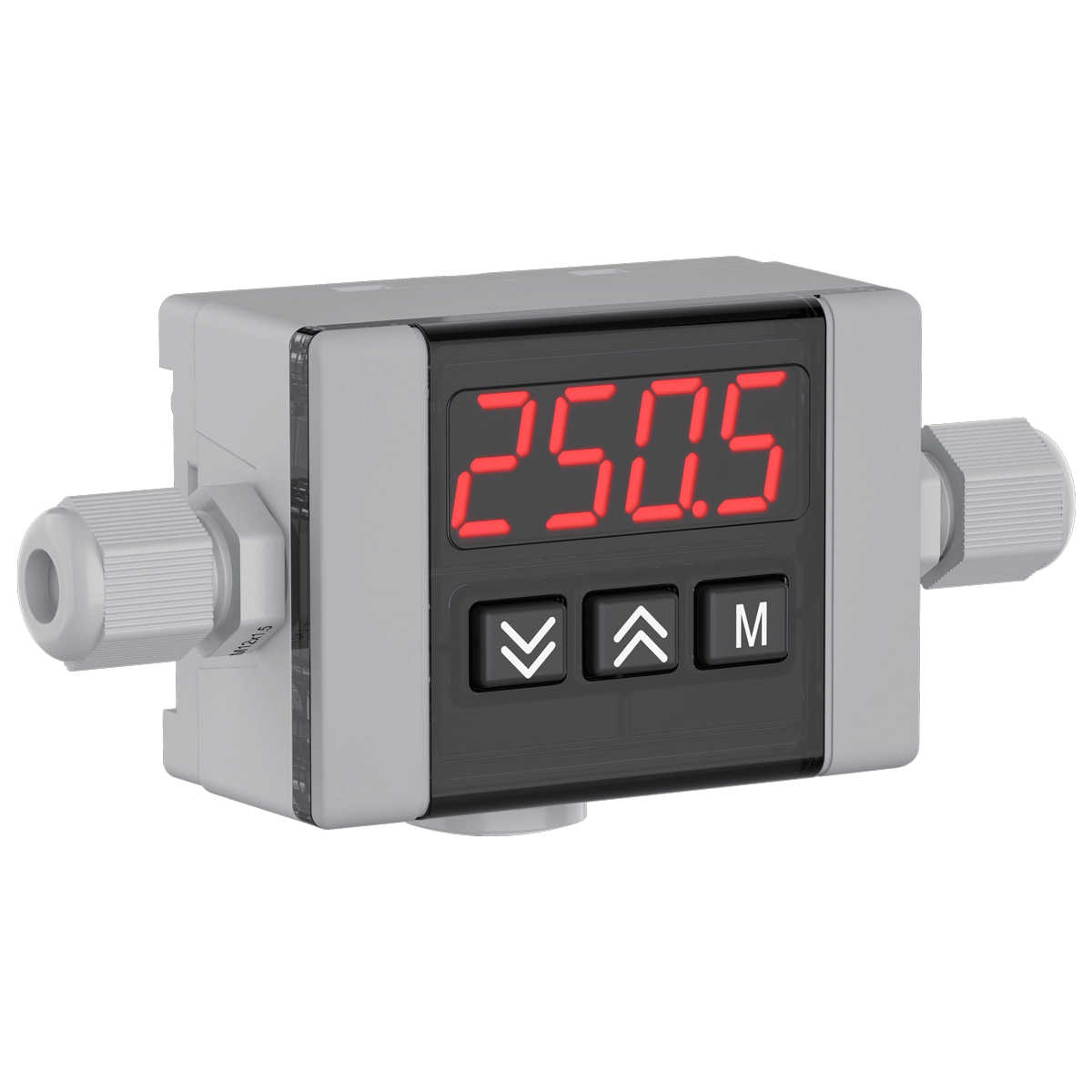

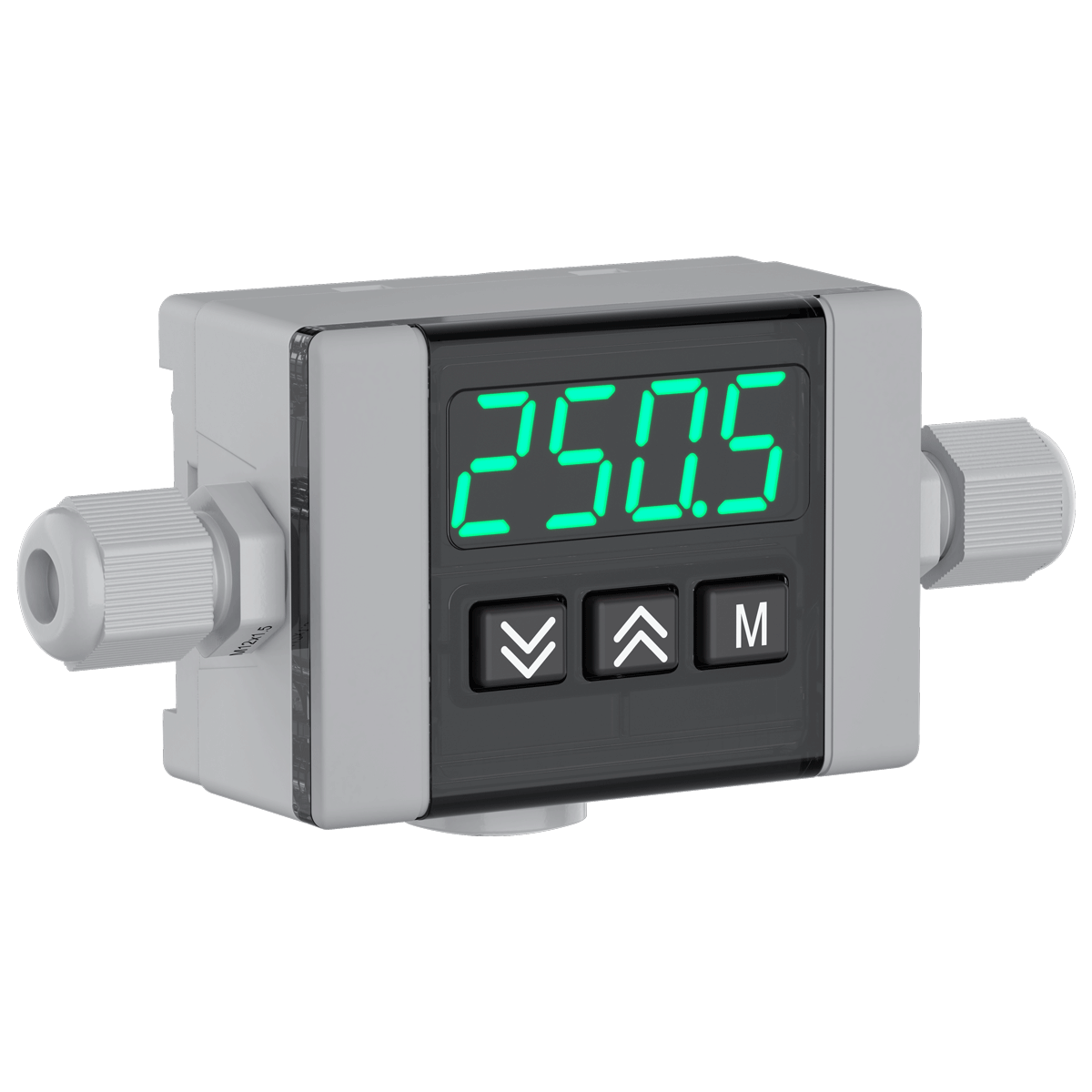

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН ИТП-11 принимает сигнал токовой петли 4…20 мА и отображает результат в процентах либо выбранных физических единицах. Двухцветная индикация показывает нормальное и аварийное состояние, а при выходе за критическую зону дисплей начинает мигать. Компактный измеритель устанавливают на дверь шкафа или пульт управления для наблюдения за температурой, давлением, влажностью и другими параметрами.
Проверьте сигнал 4…20 мА и соответствие его крайних значений физическому диапазону измерения. ИТП-11 позволяет отображать результат в процентах или физических величинах, поэтому шкалу индикации выбирают под подключённый датчик и задачу оператора.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Входной сигнал.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейсы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Общие сведения | |
| Питание | Токовая петля датчика 4…20 мА |
| Входной сигнал | 1 × AI ток 4…20 мА |
| Пределы основной приведенной погрешности, % | ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования |

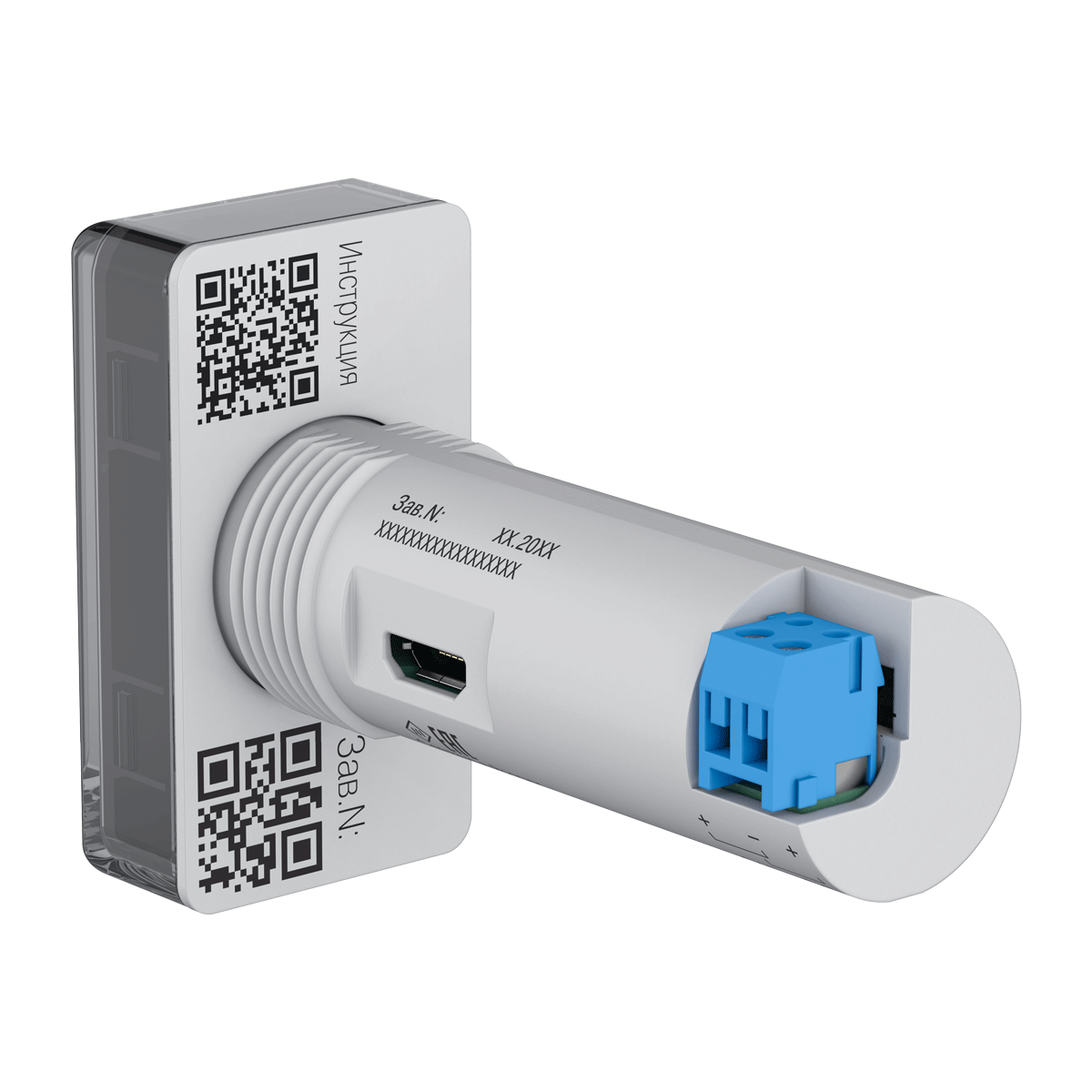

| Интерфейсы | 1 х microUSB |
| Индикация | |
| Цвет | Красный и зеленый |
| Индикатор | Двухцветный 4-разрядный, высота цифр 14 мм |
| Конструктивные особенности | |

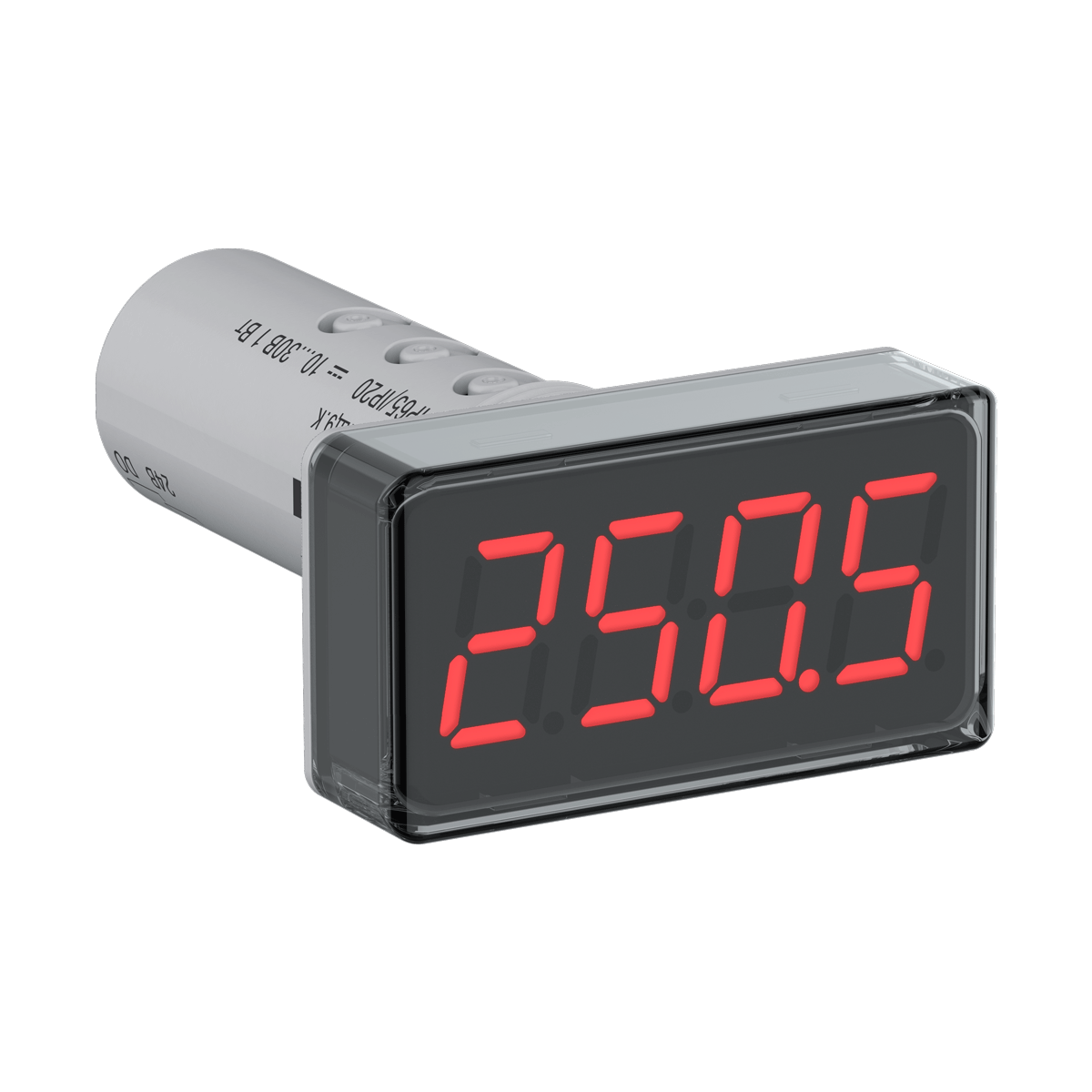

| Корпус Щ9 | 48×26×72мм IP65 со стороны лицевой панели IP20 со стороны клемм |
| Корпус Н3 | 71×51×30 мм IP65 |
| Эксплуатация | |
| Рабочая температура | -40…+80 ⁰С |
| Средняя наработка на отказ | 100 000 ч |
| Средний срок службы | 10 лет |
| Гарантия | 2 года |
| Межповерочный интервал | 3 года |
