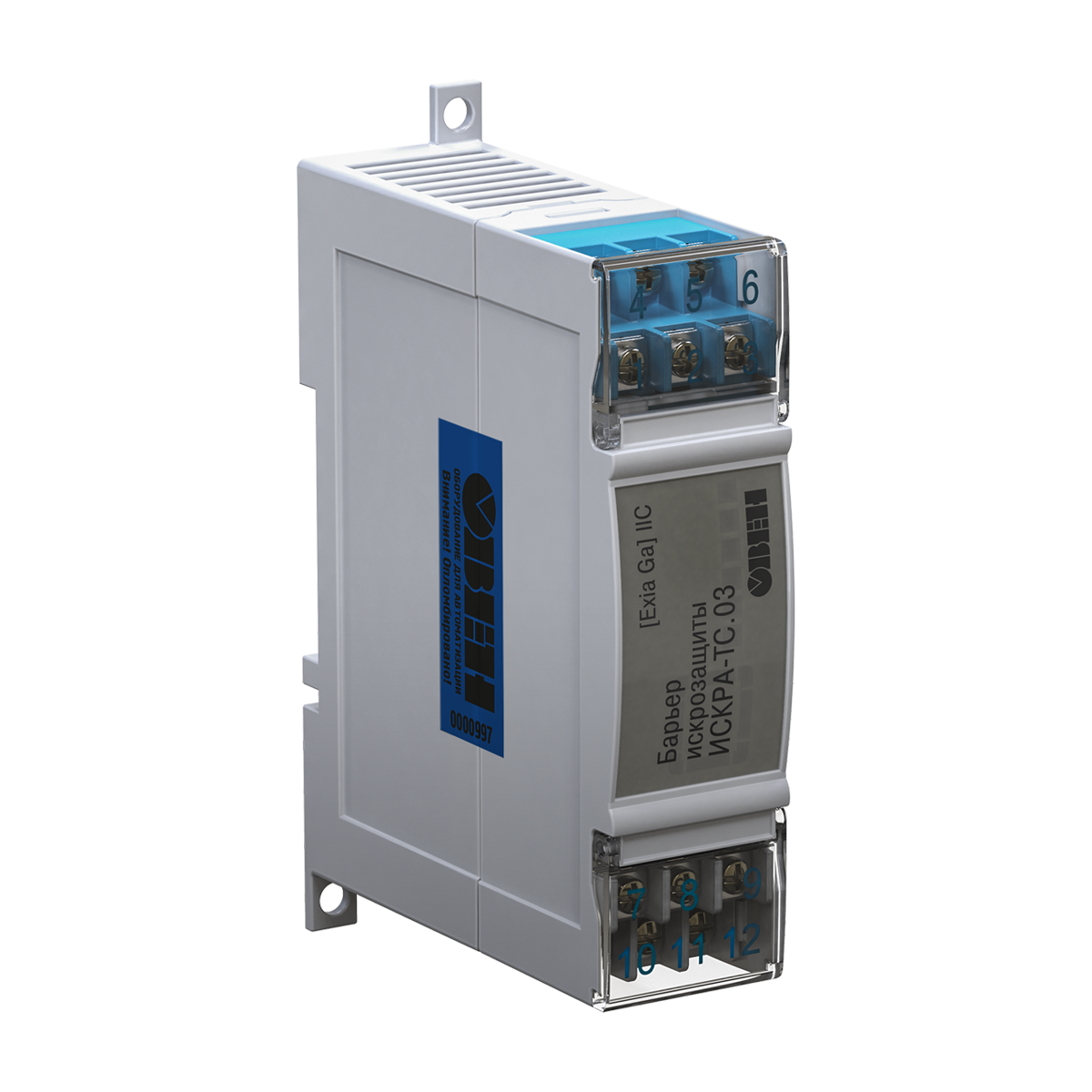

Изображения модели и серии. Внешний вид зависит от исполнения.
Пассивный барьер ОВЕН ИСКРА ограничивает ток и напряжение цепи датчика до искробезопасных значений. Он устанавливается между полевым датчиком во взрывоопасной зоне и вторичным прибором в безопасной зоне.
Параметры для подбора есть у 6 из 6 исполнений. Выбор фильтра оставляет только исполнения с подтверждённым значением.
Барьер устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Проверьте возможность выполнения этой схемы и соответствие барьера цепи датчика; название Ex ia само по себе не определяет подходящую модификацию.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон напряжения питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Максимальное выходное напряжение Uо, В.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Максимальный выходной ток ключа; Максимальный выходной ток Iо, мА.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Максимальная частота входного сигнала.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Тип корпуса; Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Тип корпуса | Для крепления на DIN-рейку 35 мм |
| Степень защиты корпуса | IP20 |
| Габаритные размеры | (27×110×75)±1мм |
| Масса прибора в упаковке, не более | 0,3 кг |
| Наименование | Значение |
| Ток утечки (рабочее напряжение) | |
| ИСКРА-АТ.03 | 10 мкА (22,8 В) |
| ИСКРА-ТП.03 | 1 мкА (1 В) |
| ИСКРА-ТС.03 | 1 мкА (3 В) |
| Рабочий ток, не более | 40 мА |
| Средний срок службы, не менее | 8 лет |
| Наименование | Значение |
| Потребляемая мощность | |
| ИСКРА-СК1.03 | 0,1 Вт |
| ИСКРА-СК2.03 | 0,2 Вт |
| ИСКРА-СК3.03 | 0,3 Вт |
| Диапазон напряжения питания | =18…26 В |
| Максимальная частота входного сигнала | 200 Гц |
| Максимальное сопротивление датчика типа «сухой контакт» | 100 Ом |
| Максимальное сопротивление выходного ключа в открытом состоянии | 20 Ом |
| Максимальное рабочее напряжение ключа | 30 В |
| Максимальный выходной ток ключа | 20 мА |
| Средний срок службы, не менее | 10 лет |
| Параметры | ИСКРА-АТ.03 | ИСКРА-ТП.03 | ИСКРА-ТС.03 | ИСКРА-СКх.03 |
| Максимальное выходное напряжение Uо, В | 29,2 | 7,31 | 14,4 | 32 |
| Максимальный выходной ток Iо, мА | 66 | 60 | 130 | 18,2 |
| Группа I | ||||
| Максимальная внешняя емкость Cо, мкФ | 3,35 | 1000 | 19,48 | 3,27 |
| Максимальная внешняя индуктивность Lо, мГн | 107,1 | 129 | 27,6 | 1614 |
| Группа IIA | ||||
| Максимальная внешняя емкость Cо, мкФ | 1,94 | 1000 | 15,8 | 1,91 |
| Максимальная внешняя индуктивность Lо, мГн | 65,2 | 79 | 16,8 | 984 |
| Группа IIB, IIIC | ||||
| Максимальная внешняя емкость Cо, мкФ | 0,596 | 195 | 4,18 | 0,587 |
| Максимальная внешняя индуктивность Lо, мГн | 32,6 | 39,5 | 8,4 | 492 |
| Группа IIC | ||||
| Максимальная внешняя емкость Cо, мкФ | 0,073 | 11,9 | 0,67 | 0,056 |
| Максимальная внешняя индуктивность Lо, мГн | 8,1 | 9,9 | 2,1 | 50 |
| Температура окружающего воздуха | -40…+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
