Изображения модели и серии. Внешний вид зависит от исполнения.

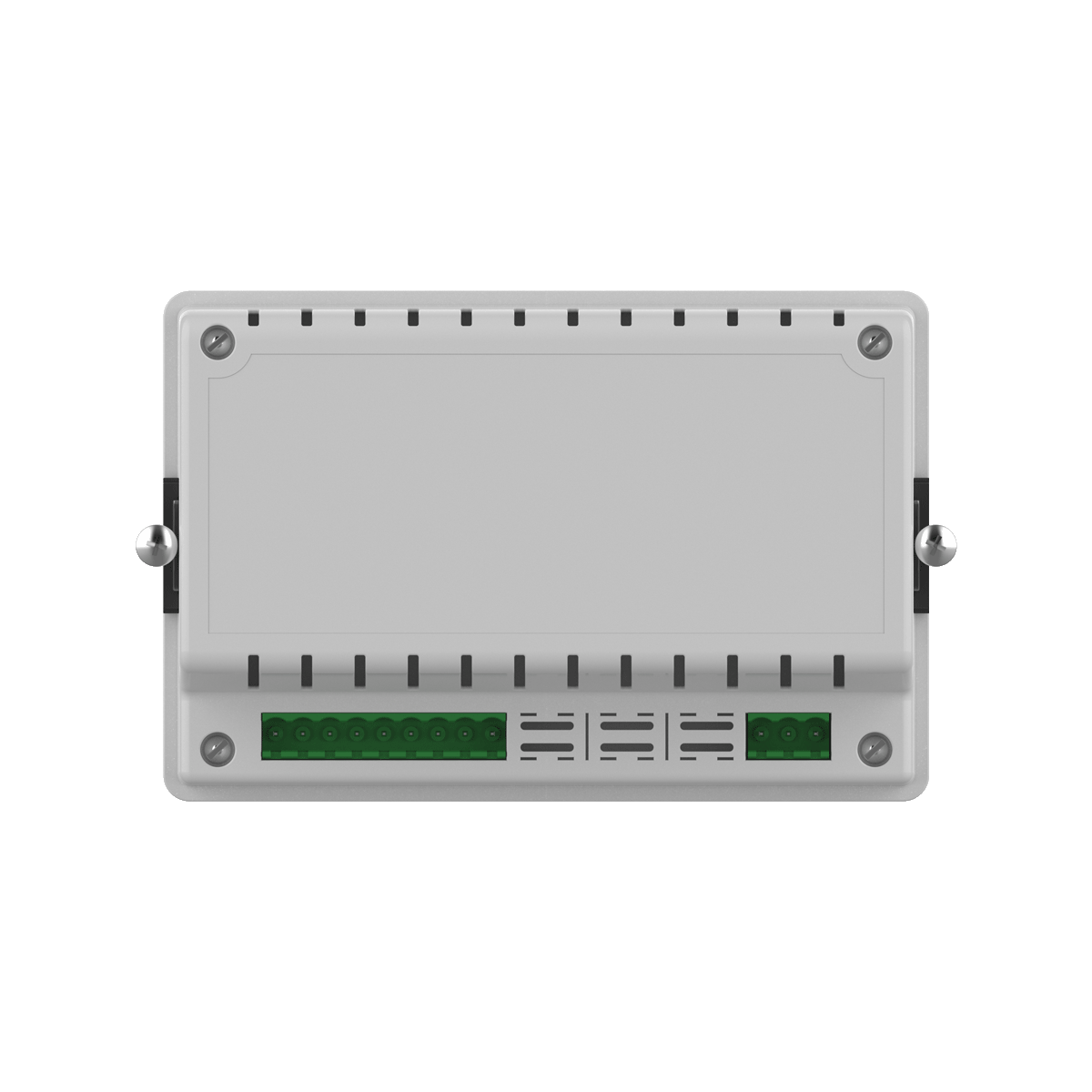

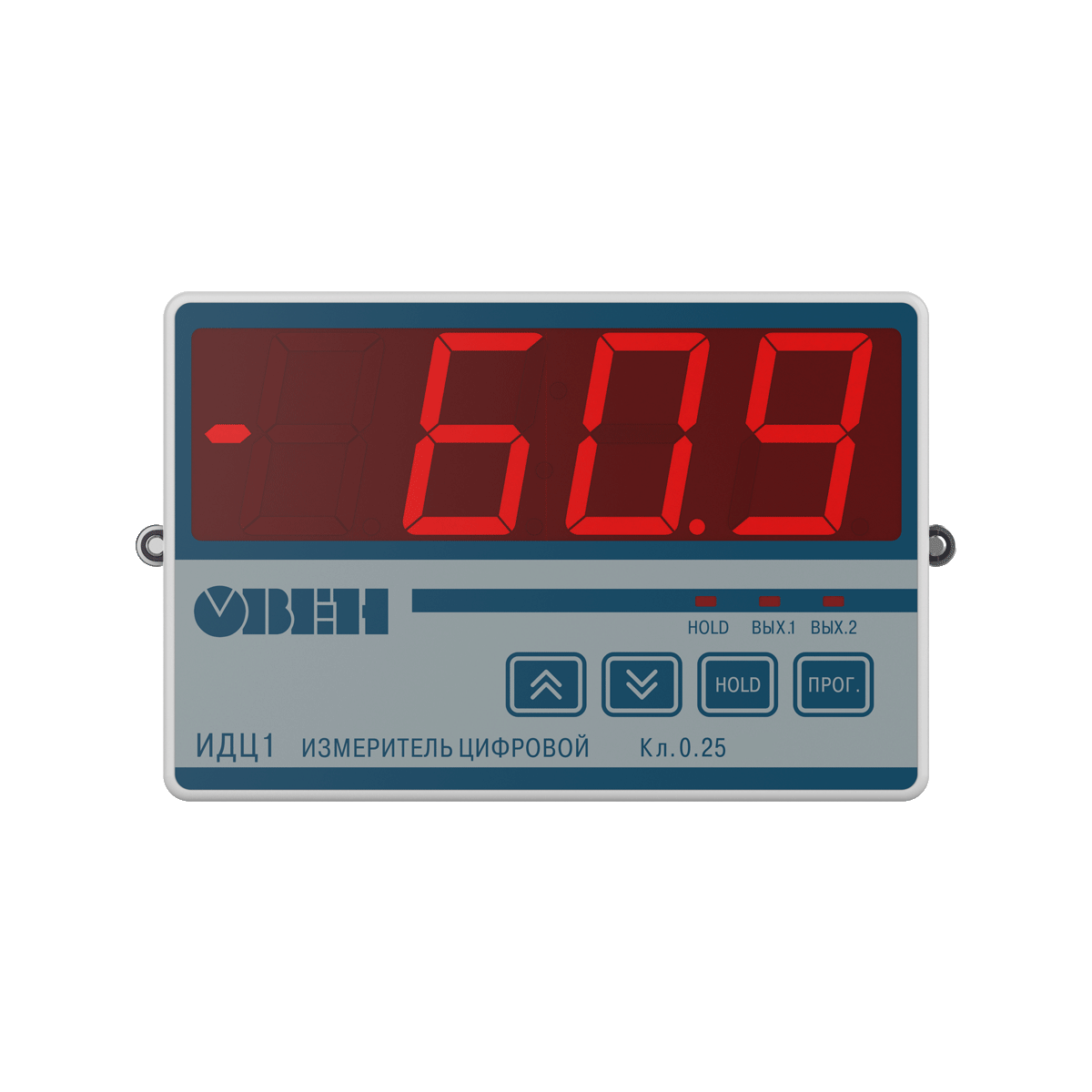

Измеритель ОВЕН ИДЦ1 преобразует унифицированные сигналы датчиков давления, температуры, уровня или влажности в крупное цифровое показание. Два выходных устройства формируют сигналы при попадании параметра в заданную пользователем зону. Функция HOLD фиксирует текущее значение на экране и в памяти, а съёмные клеммники упрощают подключение прибора.
Функция HOLD фиксирует текущее показание и сохраняет его в энергозависимой памяти. Она полезна для чтения отдельного значения, но не подтверждает наличие долговременного архива после отключения питания. Для задачи регистрации заранее определите, как должны сохраняться результаты.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон напряжения питания постоянного тока, В.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм; Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры прибора, мм.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Диапазон напряжения питания постоянного тока, В | от 10,5 до 30 (номинальное значение 24 В) |
| Максимальная потребляемая мощность, Вт, не более | 2 |
| Количество каналов (входов) | 1 |
| Время опроса входа, с, не более | 1 |
| Диапазоны входных сигналов | |
| – постоянного напряжения, В | от 0 до 1; от 0 до 10 |
| – постоянного тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм | 99,9 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом | 121 |
| Количество выходных устройств (оптопара транзисторная n-p-n типа) | 2 |
| Характеристики коммутируемого выходным устройством сигнала | |
| – постоянный ток, мА, не более | 400 |
| – напряжение, В, не более | 60 |
| Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | не более 0,5 предела допускаемой основной приведенной погрешности |
| Степень защиты корпуса | |
| – cо стороны лицевой панели | IP54 |
| – co стороны задней и боковых поверхностей | IP20 |
| Габаритные размеры прибора, мм | 144×96×43 |
| Масса, кг, не более | 0,5 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации | |
| Температура окружающего воздуха | –20...+55 °С |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 80 % |
