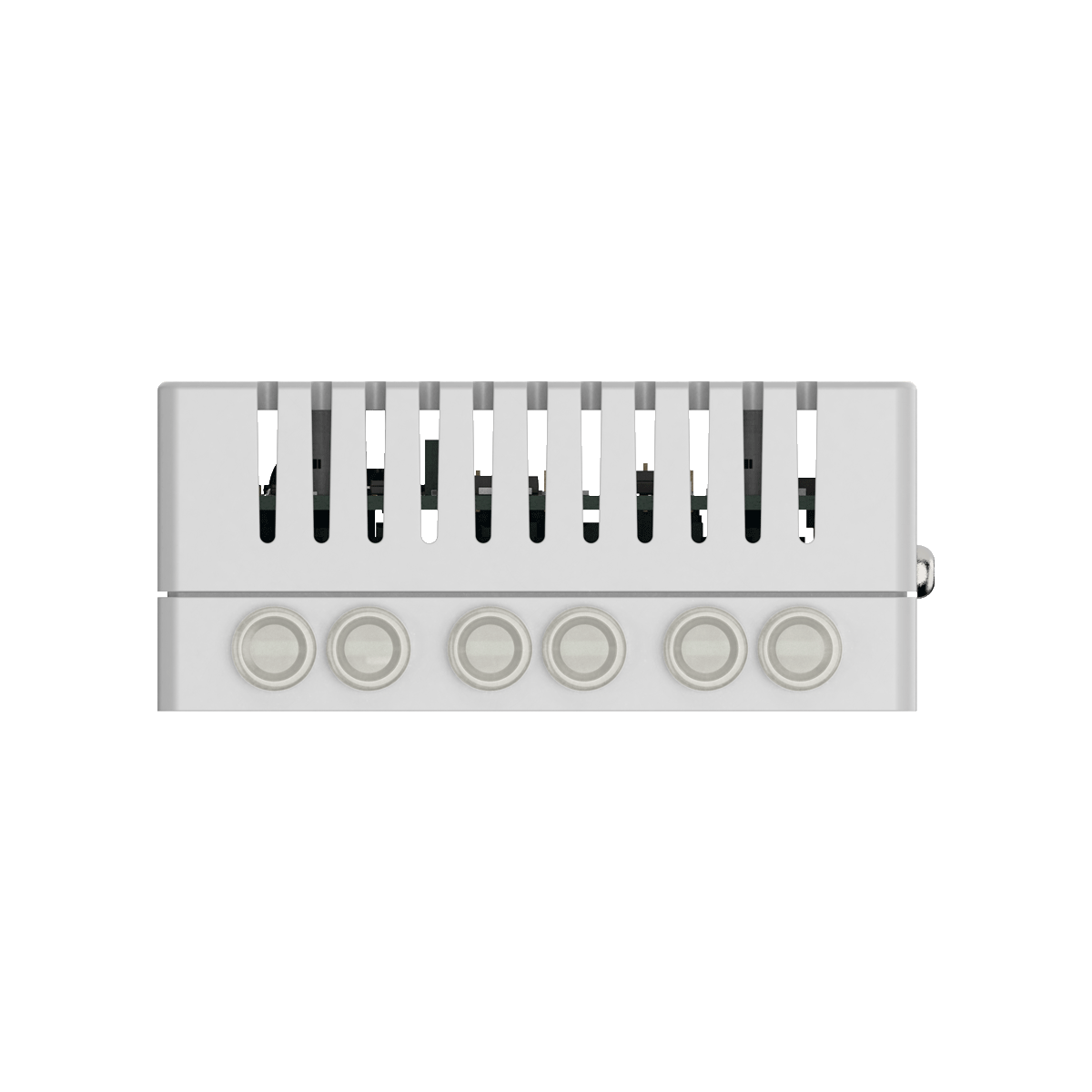

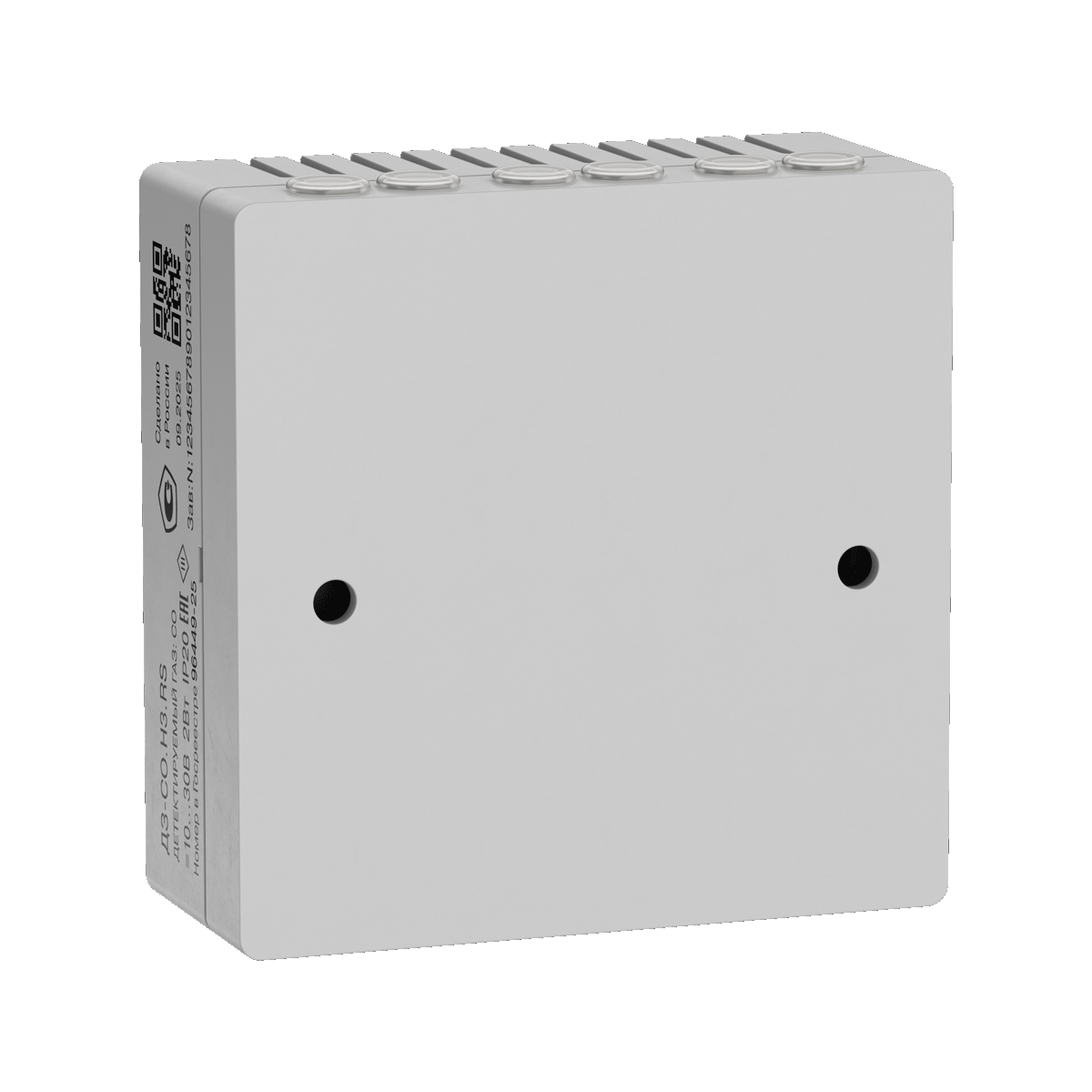

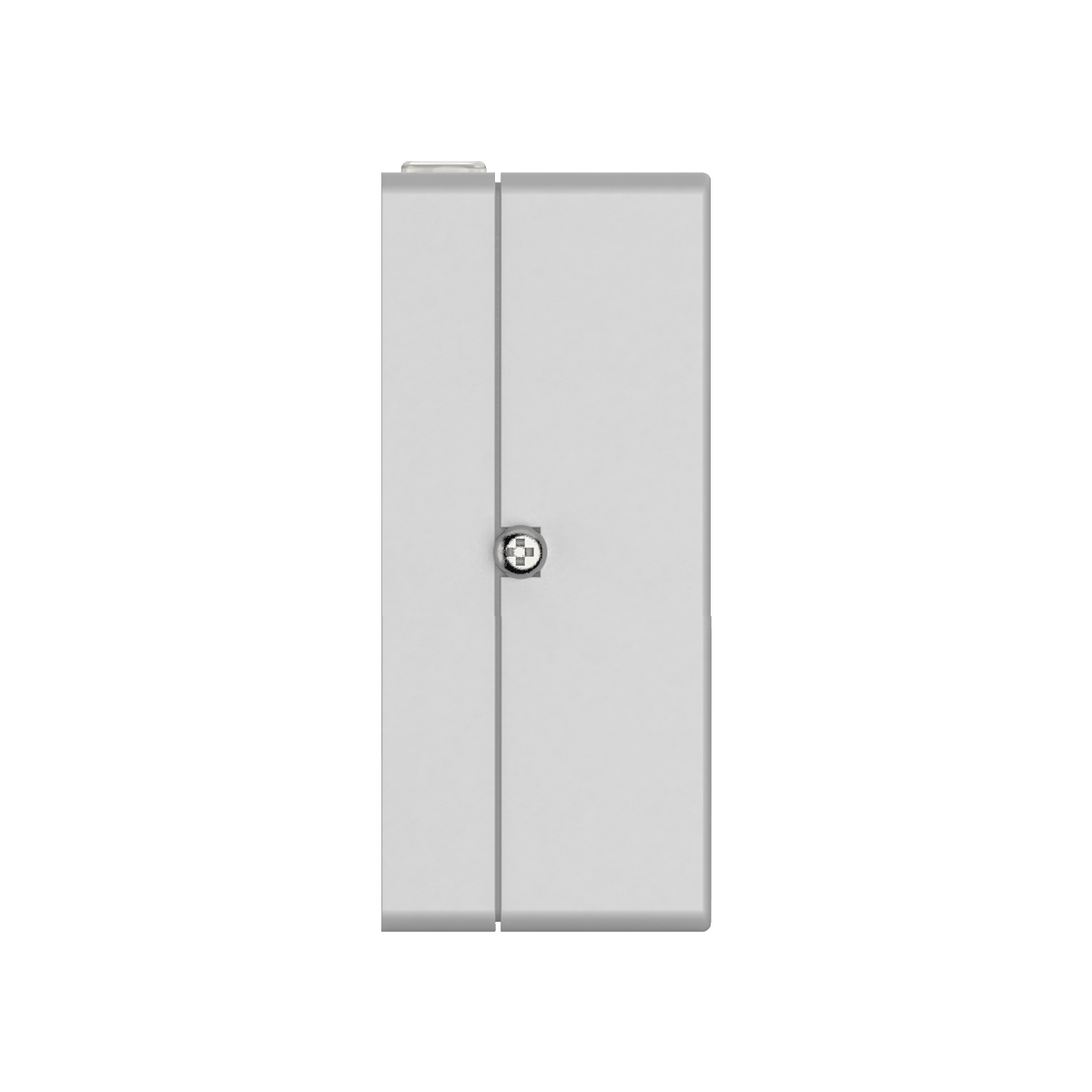

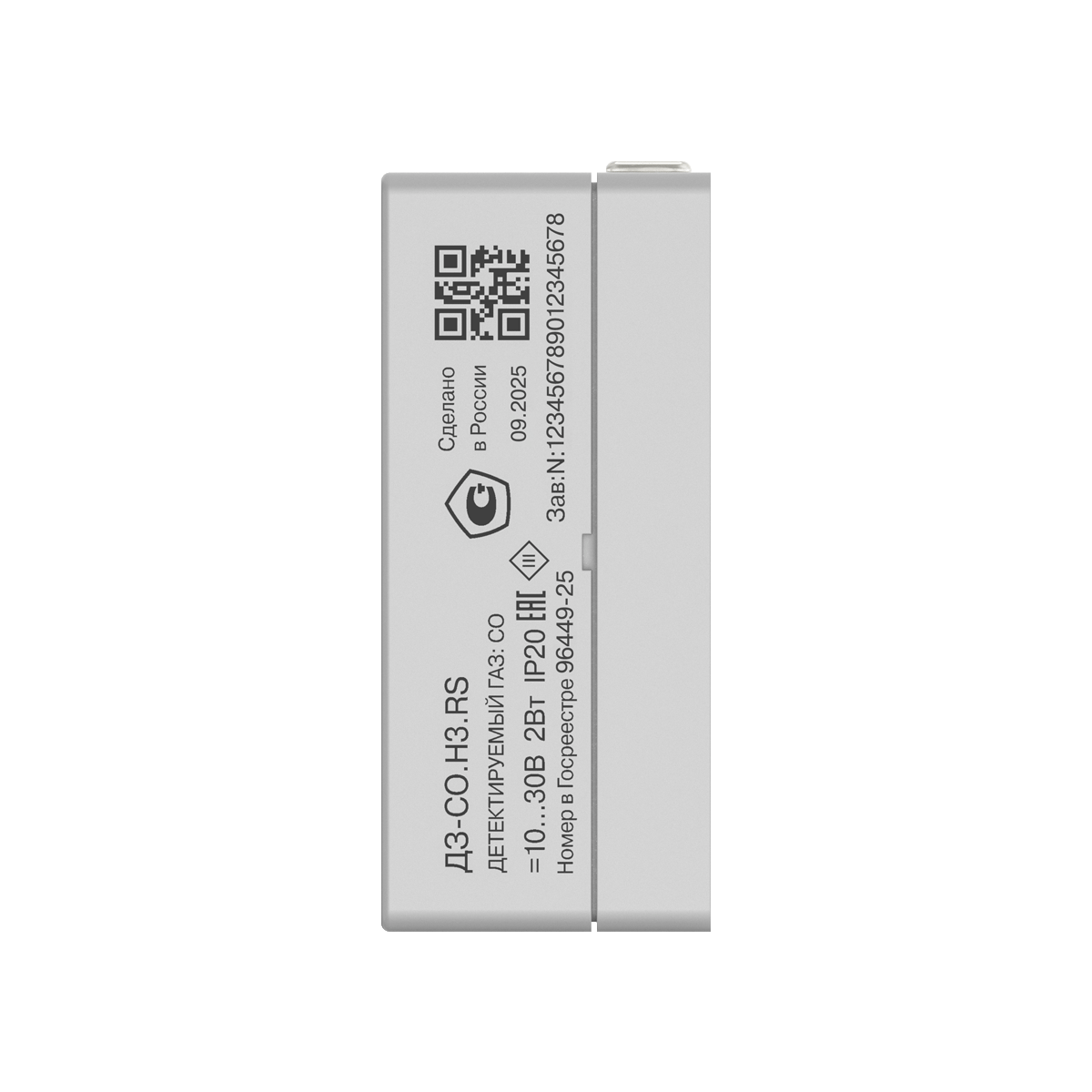

Изображения модели и серии. Внешний вид зависит от исполнения.

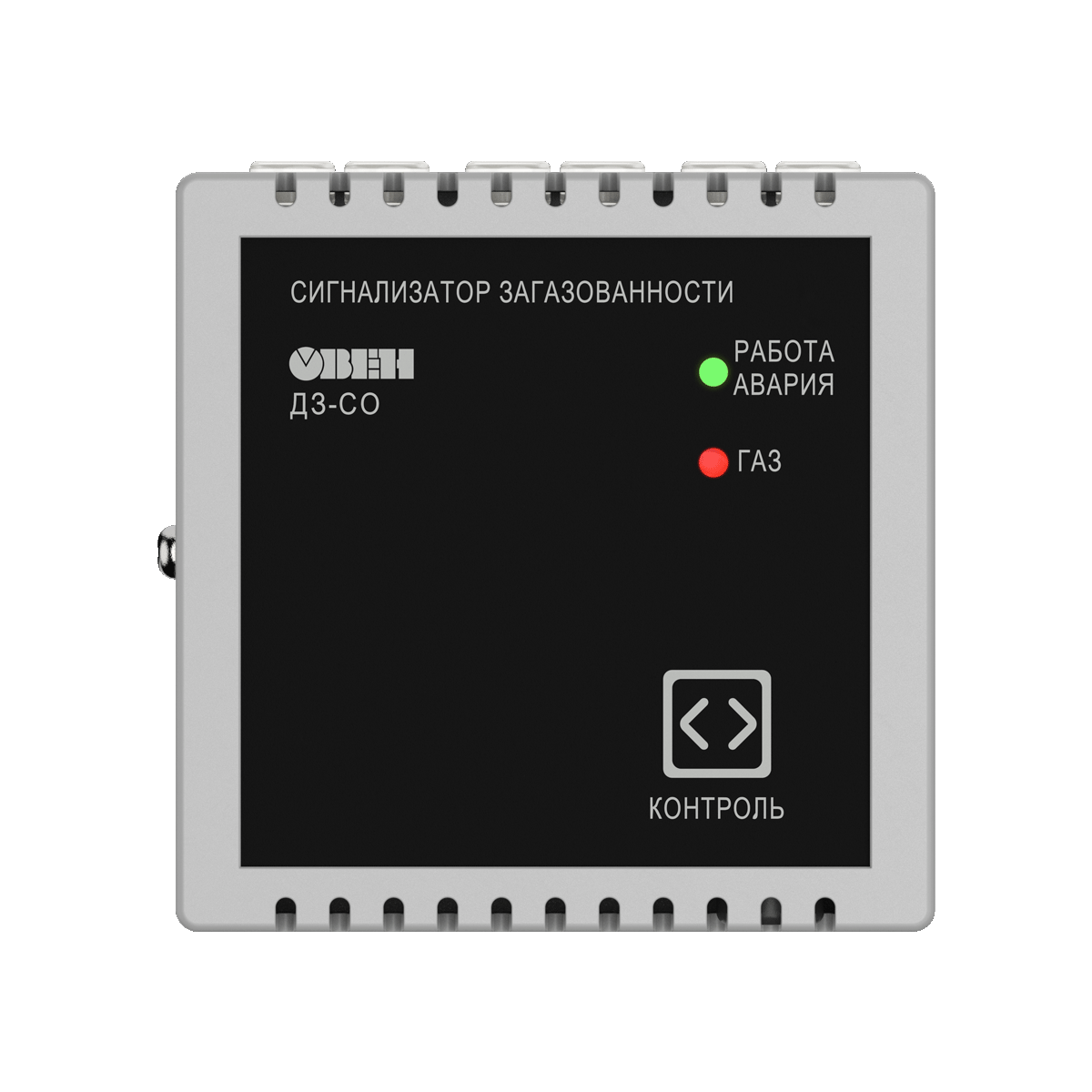

ОВЕН ДЗ-СО непрерывно измеряет концентрацию угарного газа на парковках и в гаражах. Пороговые состояния и текущее значение передаются по RS-485, а локальная авария обозначается светом и звуком. Самодиагностика и режим имитации аварии используются при проверке системы.

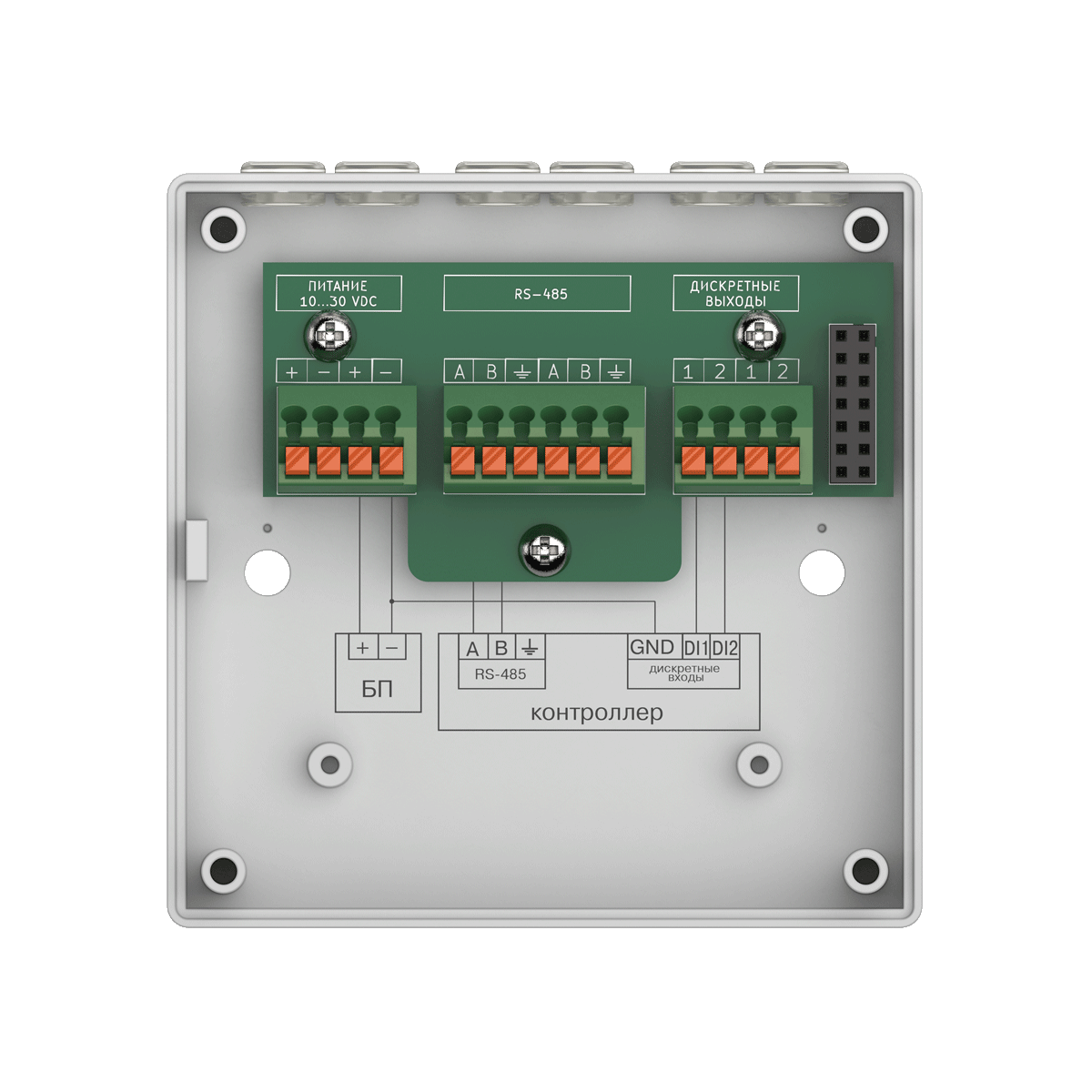

Можно предусмотреть опрос состояний по RS-485, контроль дискретных выходов или совместное подключение. Выберите способ по проекту диспетчеризации и согласуйте обработку порогов отдельно от передачи текущей концентрации газа.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Максимальный коммутируемый ток.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходных устройств.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты оболочки от внешнего воздействия по ГОСТ 14254.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур окружающего воздуха.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Характеристика | Значение |
| Контролируемый газ | СО (оксид углерода) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | электрохимический |
| Рабочий диапазон концентраций | 0...150 мг/м3 |
| Время готовности к работе после включения питания, не более | 60 сек |
| Время реакции (инерционность), не более | 90 сек |
| Период обновления результатов, не более | 1 сек |
| Виды сигнализации | световая, звуковая |
| Пороги срабатывания сигнализации | порог l 20±5 мг/м3 |
| порог II 100±25 мг/м3 | |
| Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее | 70 дБ |
| Количество выходных устройств | 2 |
| Тип выходных устройств | канальный полевой транзистор |
| Максимальный коммутируемый ток | 800 мА |
| Максимальное коммутационное напряжение | 30 В |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Габаритные размеры | 85×87×37 мм |
| Диапазон рабочих температур окружающего воздуха | –20…+50 °С |
| Масса, не более | 0,12 кг |
| Средний срок службы, не менее | 7 лет |
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
Проверка области действия и срока документа о соответствии.
Программное обеспечение: проверьте назначение и совместимость версии.
