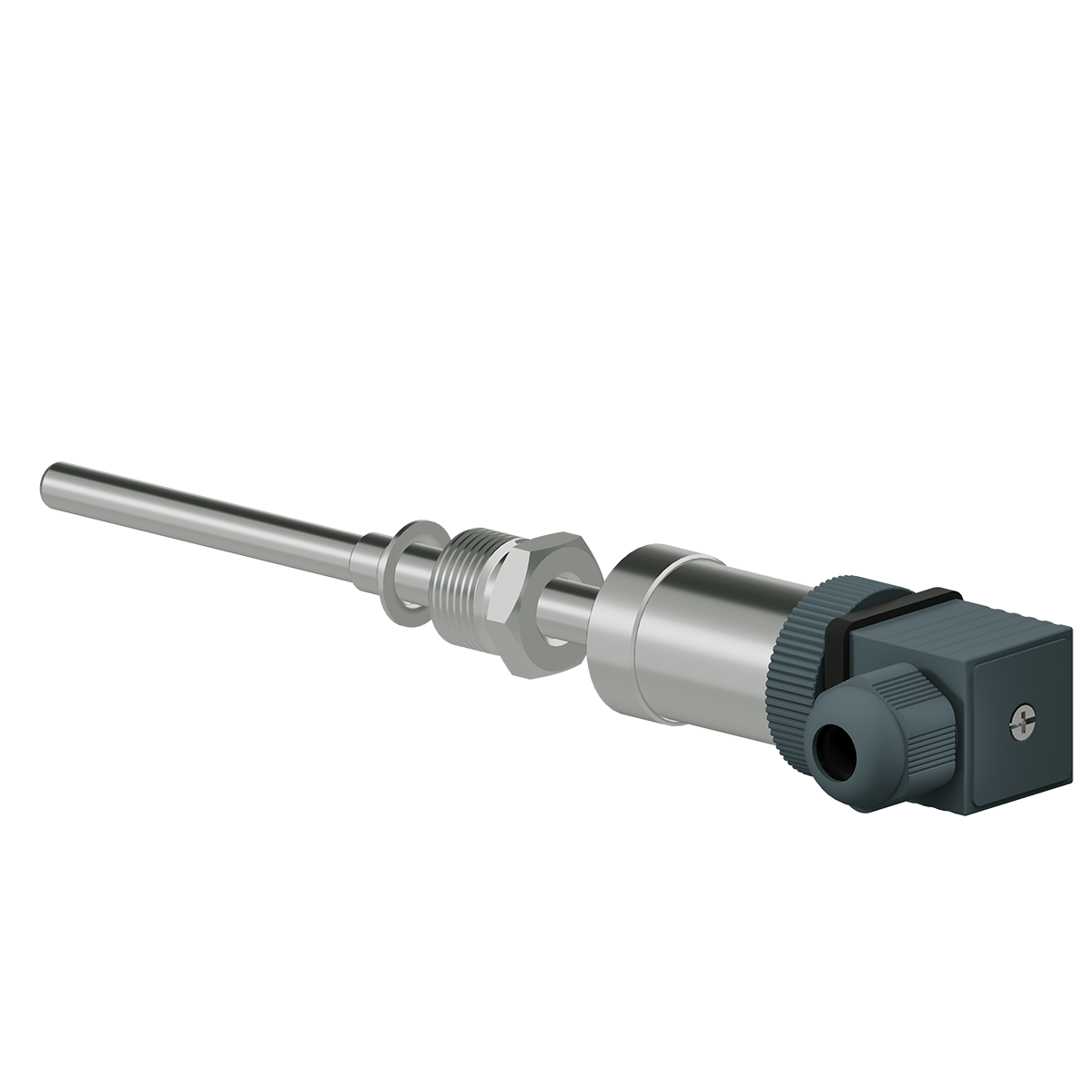

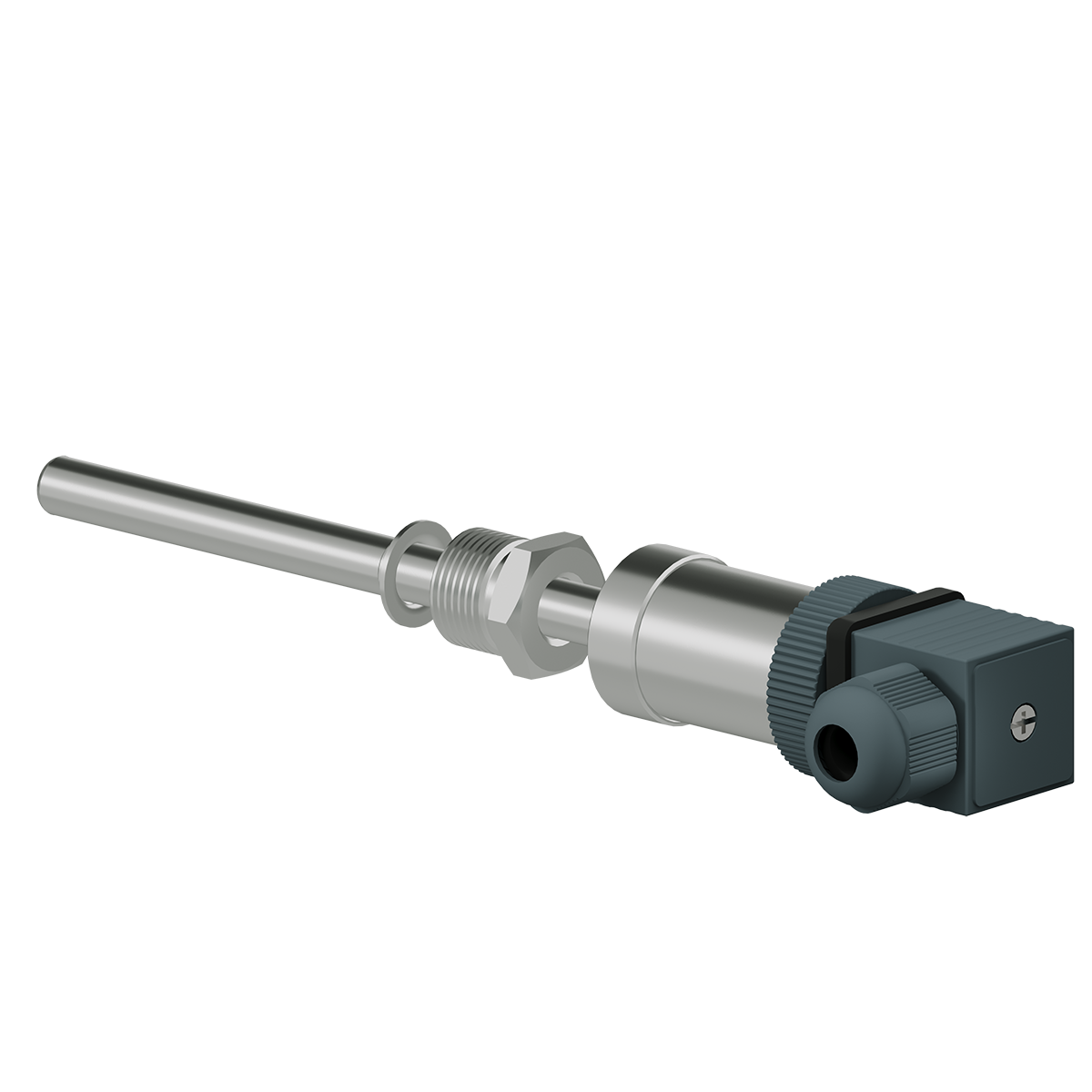

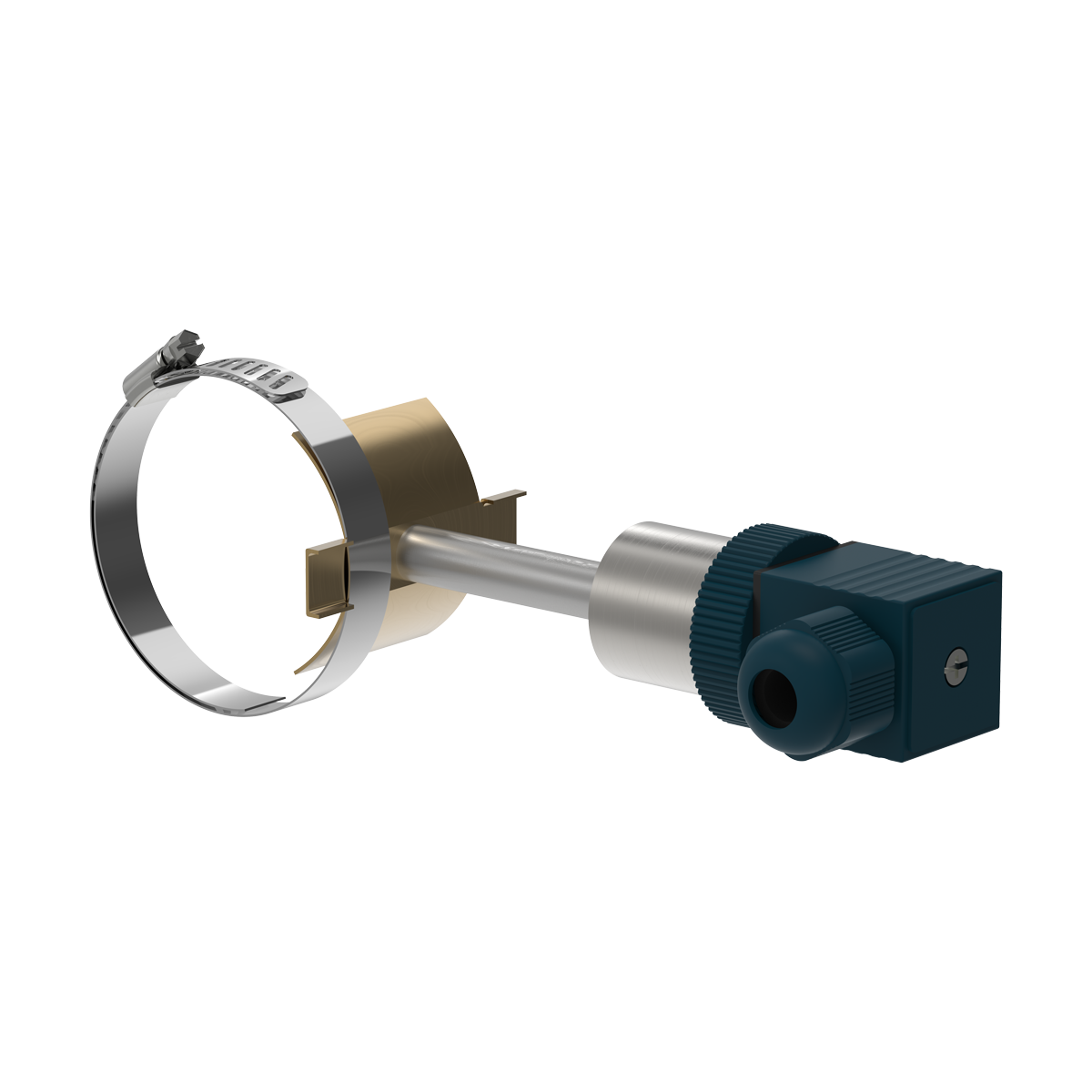

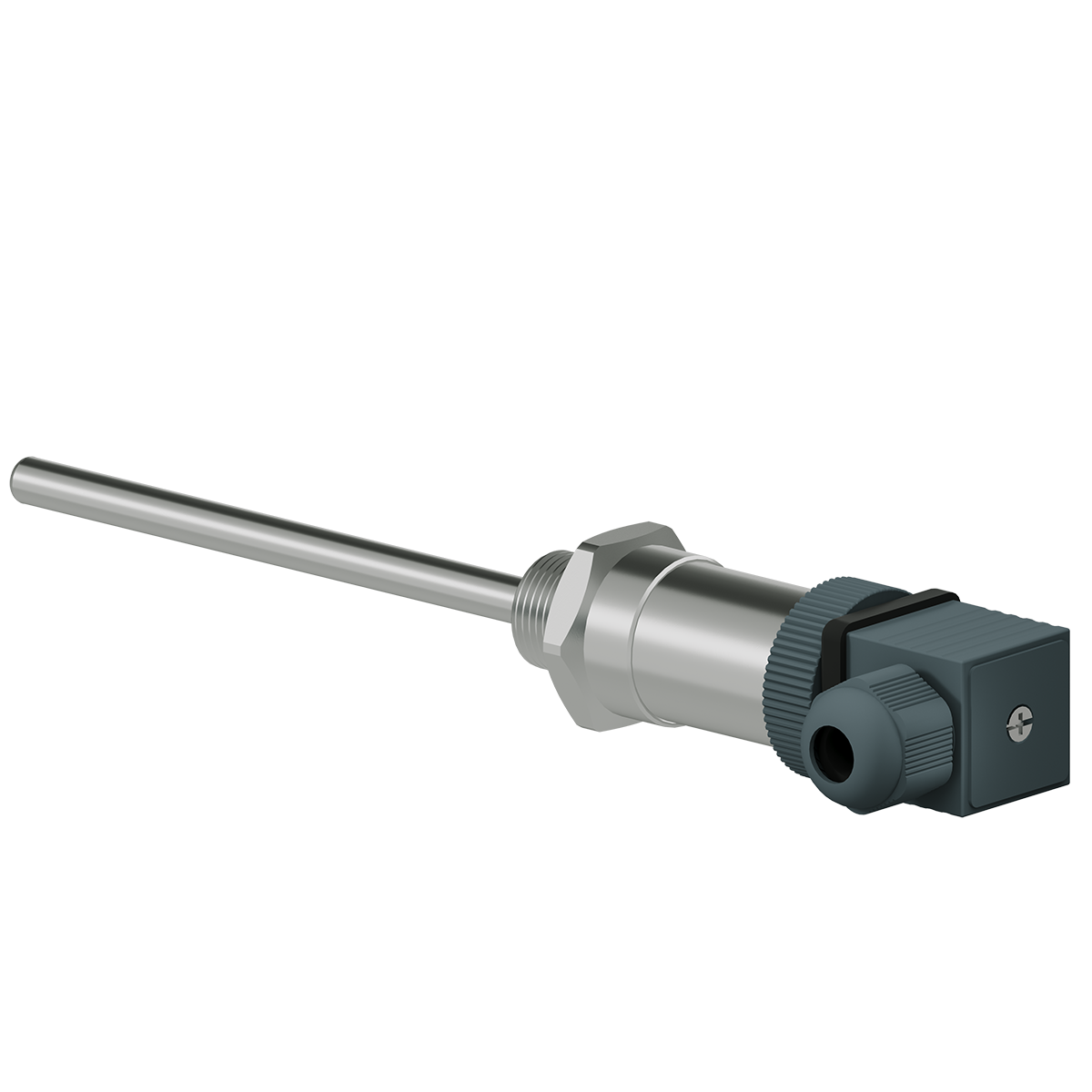

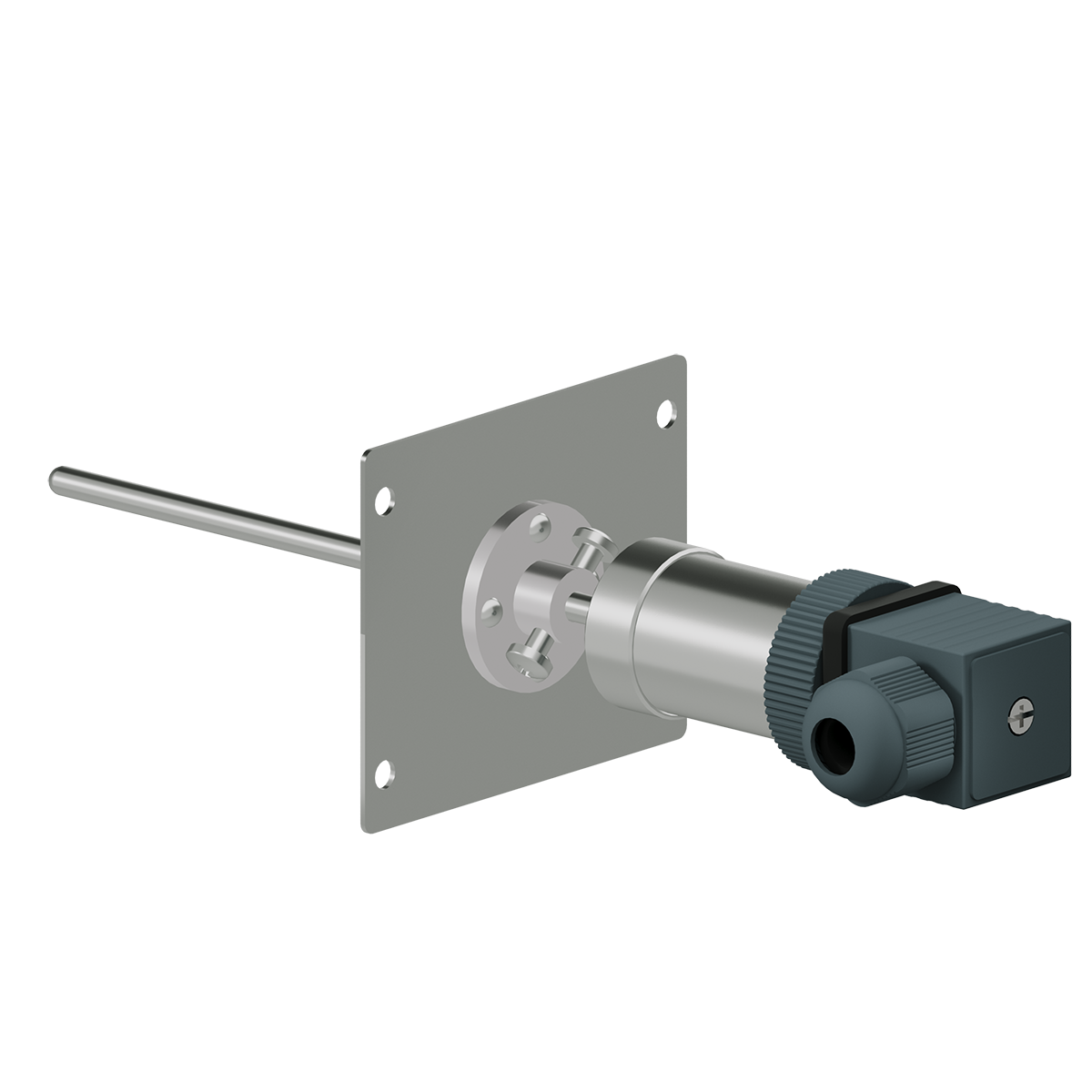

Изображения модели и серии. Внешний вид зависит от исполнения.
Датчики ОВЕН ДТСхх2 измеряют температуру и подключаются к измерительной линии через разъём DIN 43650. Допустимая верхняя температура зависит от медного или платинового чувствительного элемента конкретной модификации. Соединительный кабель следует заказывать отдельно.
Датчик имеет разъём DIN 43650, а медный кабель измерительной линии заказывается отдельно. Проверьте комплект подключения и НСХ входа прибора; температурный предел также зависит от медного или платинового чувствительного элемента.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: – защитная арматура из стали с диаметром монтажной части до 6 мм; – защитная арматура из стали с диаметром монтажной части 6 мм; – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Температура окружающей среды.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Характеристики | ДТСхх2 | ||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: | |||
| - класс допуска А |
| -100…+450 °C* | -30…+300 °C* |
| - класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C | ||
| Показатель тепловой инерции | не более 10…30 с | ||
| Количество чувствительных элементов | 1 или 2 | ||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная (только с 1 ЧЭ) 4 – четырехпроводная (только с 1 ЧЭ) | ||
| Условное давление, не более: | |||
| – защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа | ||
| – защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа | ||
| – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа | ||
| Сопротивление изоляции, не менее: | |||
| – при температуре (25 ± 10) °С; | 100 МОм | ||
| – при температуре от плюс 100 до плюс 250 °С; | 20 МОм | ||
| – при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм | ||
| – при температуре от плюс 451 до плюс 660 °С | 0,5 МОм | ||
| Исполнение сенсора относительно корпуса | изолированный | ||
| Разъем | DIN типа 43650 | ||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
| Материал защитной арматуры | сталь 12Х18Н10Т медь (для ДТС222) | ||
| Степень защиты | IP65 | ||
| Средний срок службы | не менее 10 лет | ||
Примечание
* - для ДТС222 максимальная температура составляет +250 °C
