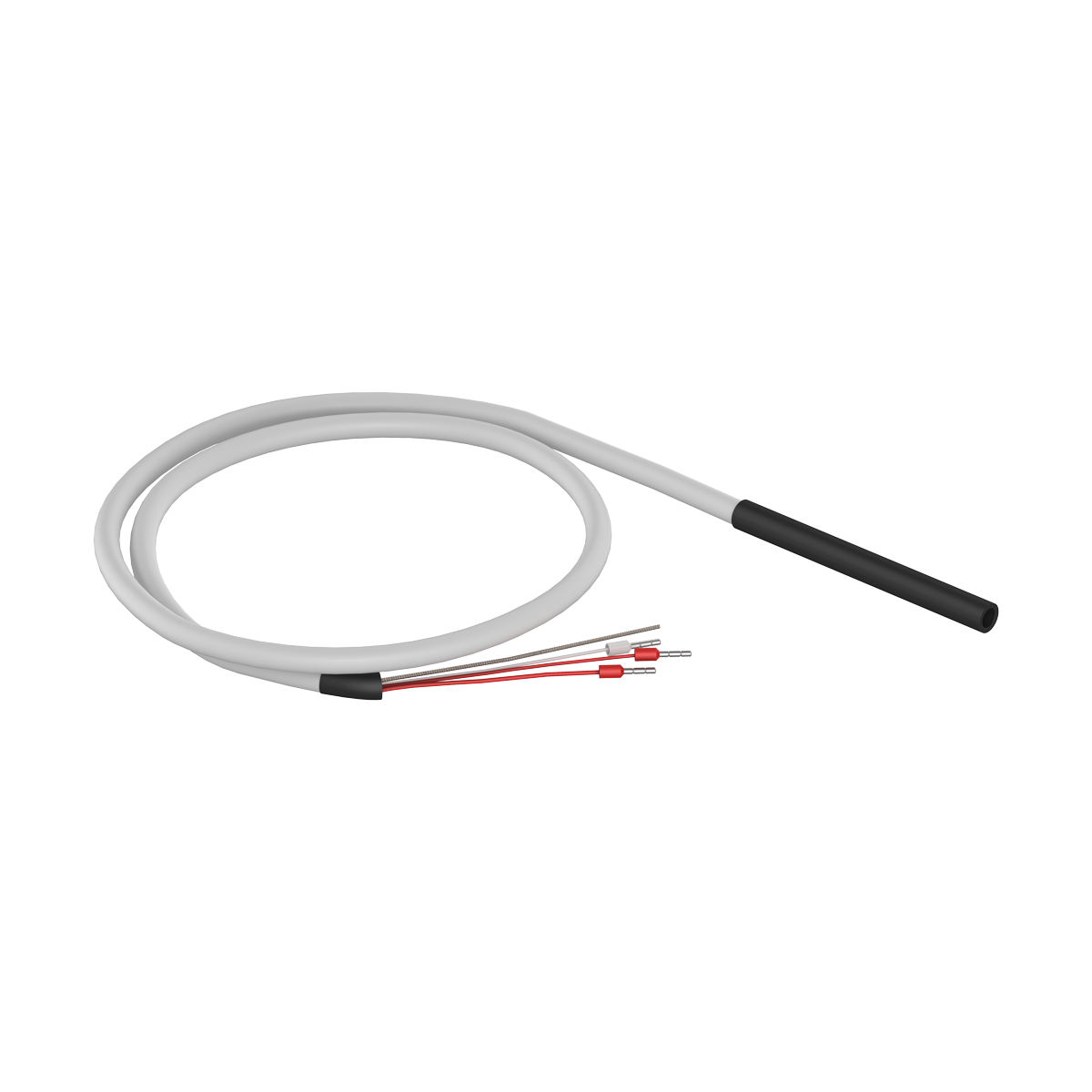

Изображения модели и серии. Внешний вид зависит от исполнения.
Датчики ОВЕН ДТС9х4 непрерывно контролируют температуру обмоток и магнитопровода сухого трансформатора. Диэлектрически прочная конструкция рассчитана на размещение в высоковольтном оборудовании; уровень испытательного напряжения зависит от модификации.
Проверьте требования к изоляции и кабелю: для ДТС984 указано испытательное напряжение 6 кВ и экранированный кабель, для ДТС914 — 30 кВ и кабель без экрана. Испытательное напряжение не следует подменять рабочим напряжением установки.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты согласно ГОСТ 14254-2015.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура эксплуатации кабеля.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Характеристика | Значение |
| Диапазон измеряемых температур | -50…+200 °С (+200 °С – без механической нагрузки, в состоянии покоя) |
| Рабочая температура эксплуатации кабеля | -60…+200 °С (+200 °С кратковременно) |
| Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009 | РТ100 |
| Класс допуска по ГОСТ 6651-2009 | В |
| Показатель термической реакции, не более | 30 с |
| Количество чувствительных элементов (ЧЭ) | 1 шт. |
| Схема внутренних соединений проводников | Трехпроводная |
| Электрическое сопротивление изоляции при напряжении постоянного 100 В при температуре (25±10)°С, не менее | 100 МОм |
| Электрическое сопротивление изоляции при напряжении постоянного тока 100 В при температуре от +100°С и выше, не менее | 20 МОм |
| Диэлектрическая прочность внешней изоляции относительно токоведущих частей (выдерживает в течение 1 мин. переменное напряжение частотой 50 Гц) | ДТС914 – 30 кВ ДТС984 – 6 кВ |
| Материал защитной арматуры | ДТС914 – фторопласт-Ф4 ДТС984 – силиконовая резина |
| Длина кабельного вывода | От 0,2 до 20 м (по заказу) |
| Степень защиты согласно ГОСТ 14254-2015 | IP65 |
| Средняя наработка на отказ, не менее | 40000 ч |
| Средний срок службы, не менее | 10 лет |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
Проверка области действия и срока документа о соответствии.
Проверка области действия и срока документа о соответствии.
