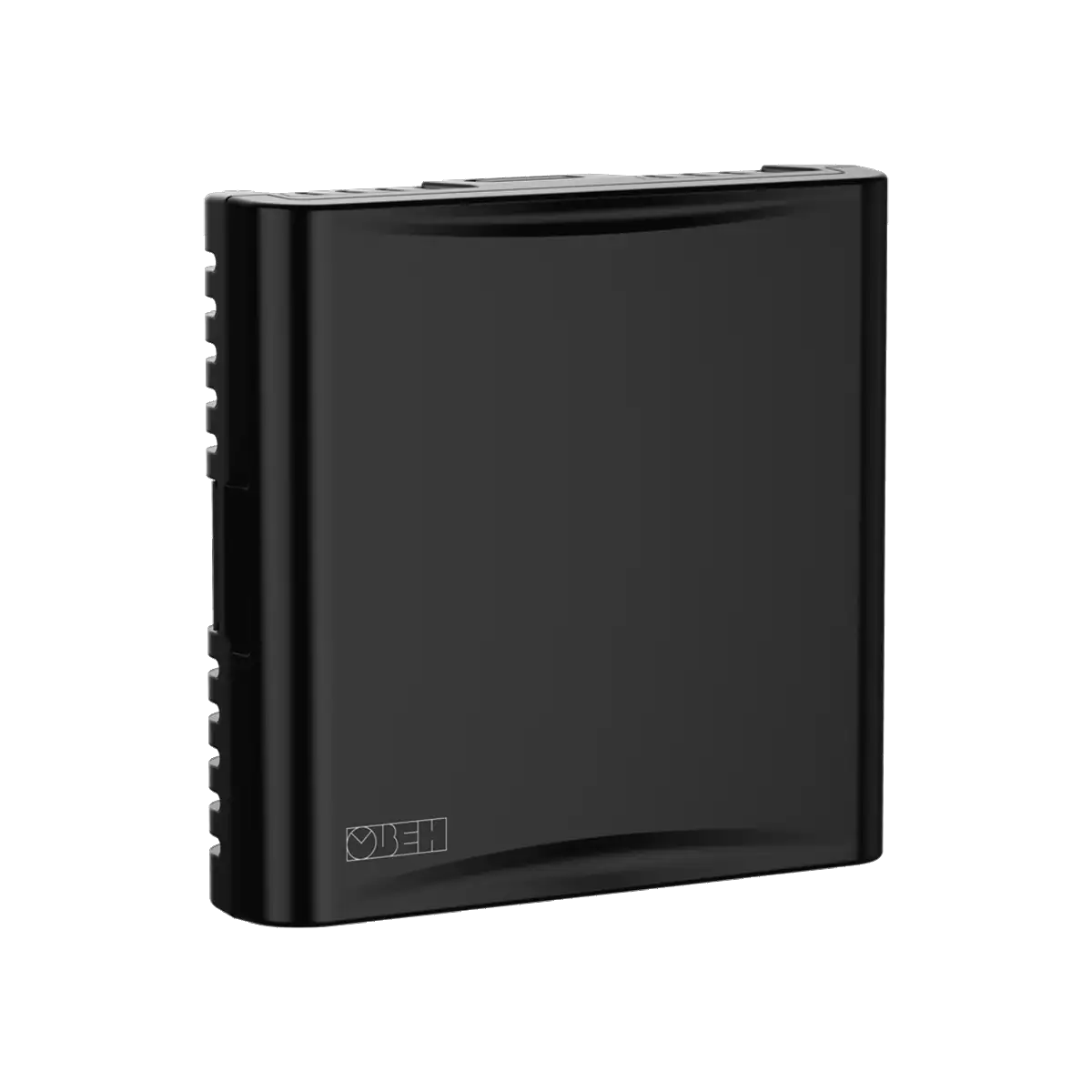

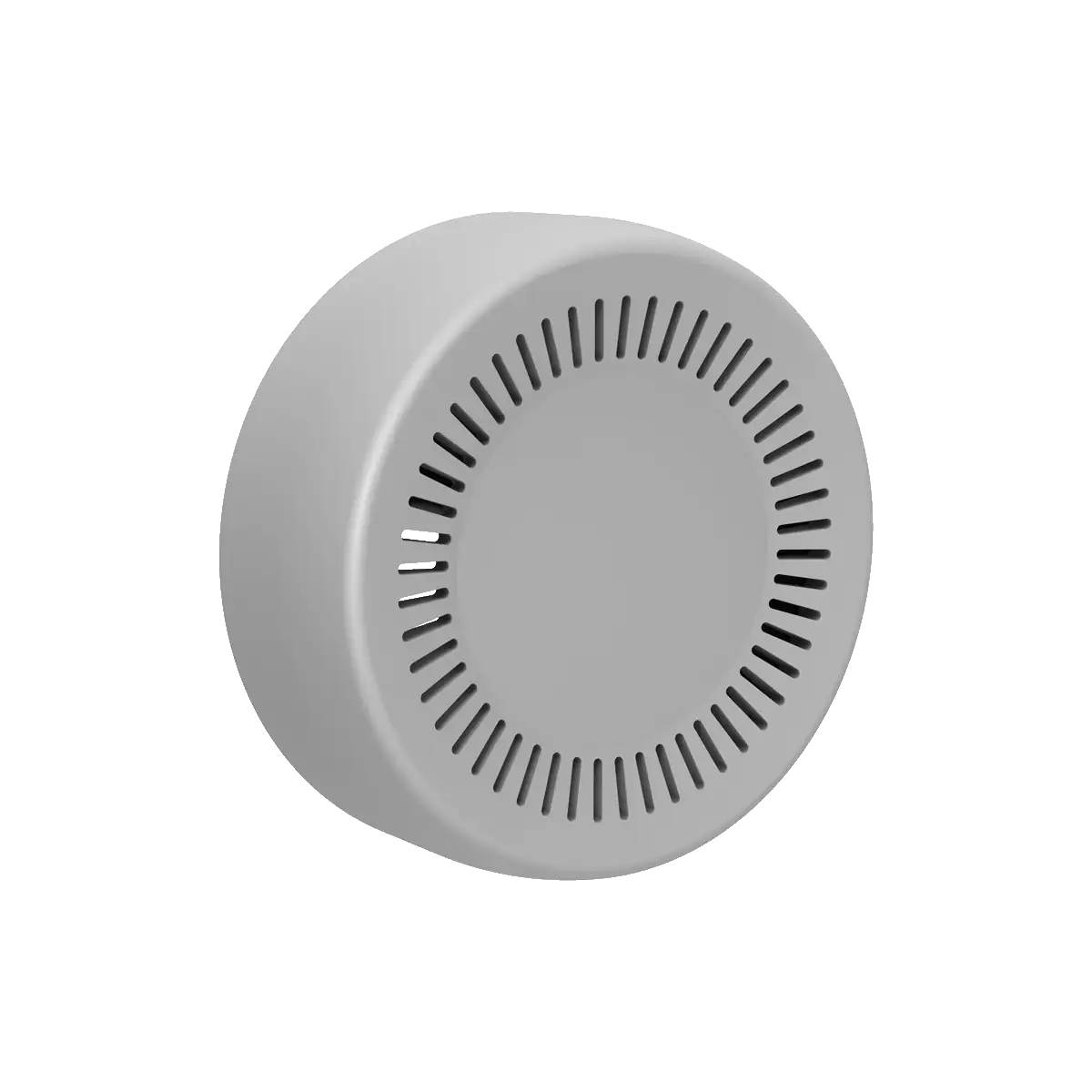

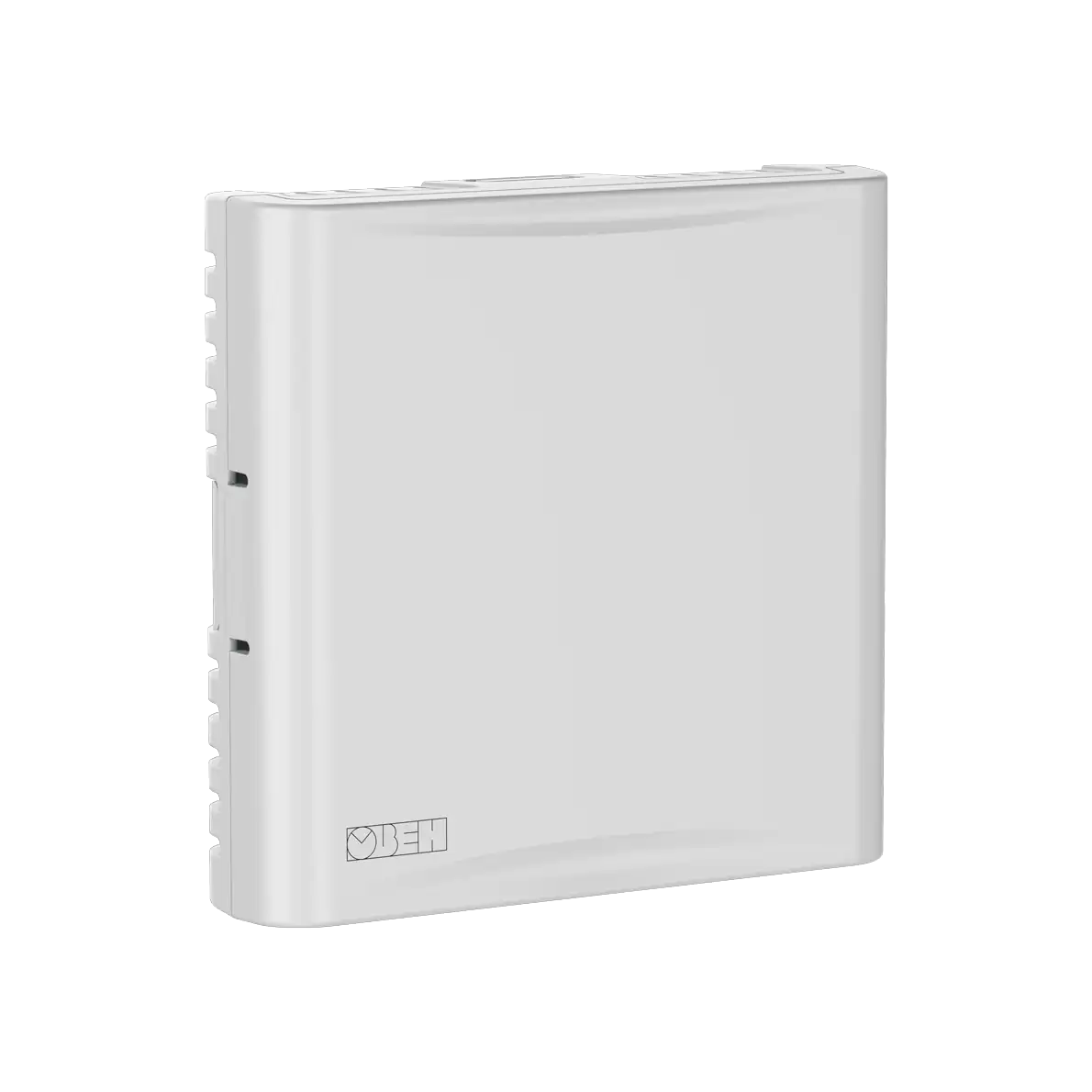

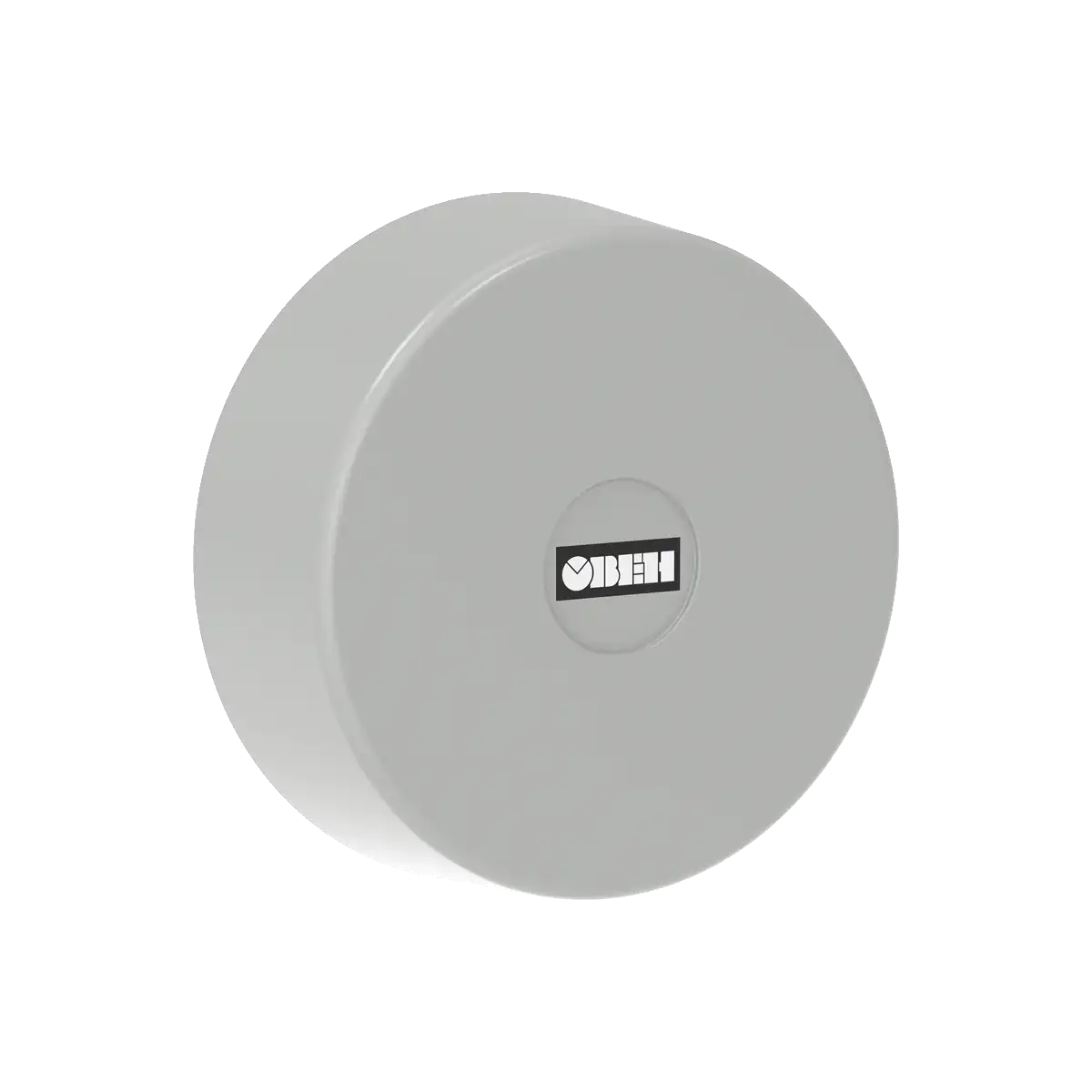

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
Настенные датчики ОВЕН ДТС3ххх.И непрерывно измеряют температуру наружного и внутреннего воздуха и в системах HVAC. Выход 4…20 мА подходит для длинных линий и вторичных приборов с унифицированным токовым входом.
ДТС3125Л-И, ДТС3105-И и ДТС3105Л-И указаны как выпускаемые без поверки и без сертификата средств измерения. Если метрологический статус обязателен для задачи, проверьте точный артикул до выбора по выходному сигналу 4…20 мА.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон напряжения питания постоянного тока; Потребляемая мощность при напряжении питания 24 В, не более; Максимальное сопротивление нагрузки* при напряжении питания 24 В.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Диапазон выходного тока преобразователя.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254-2015.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Диапазон напряжения питания постоянного тока | от 12 до 36 В |
| Номинальное значение напряжения постоянного тока | 24 В |
| Потребляемая мощность при напряжении питания 24 В, не более | 0,8 Вт |
| Минимальное электрическое сопротивление изоляции токоведущих цепей питания прибора относительно его корпуса в нормальных климатических условиях, не менее | 20 МОм |
| Диапазон выходного тока преобразователя | От 4 до 20 мА |
| Вид зависимости «ток от температуры» | Линейная |
| Максимальное сопротивление нагрузки* при напряжении питания 24 В | 500 Ом |
| Показатель термической реакции, не более | 30 с |
| Время выхода на рабочий режим**, не более | 60 мин |
| Степень защиты корпуса по ГОСТ 14254-2015 | ДТС3105 и ДТС3105Л – IP20 ДТС3125Л – IP65 |
| Средняя наработка на отказ, не менее | 40000 ч |
| Средний срок службы, не менее | 10 лет |
| * При работе от напряжения выше номинального необходимо использовать согласующий резистор (см. руководство по эксплуатации) ** Время, в течении которого выходной сигнал датчика входит в зону предела допускаемой основной приведенной погрешности | |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
