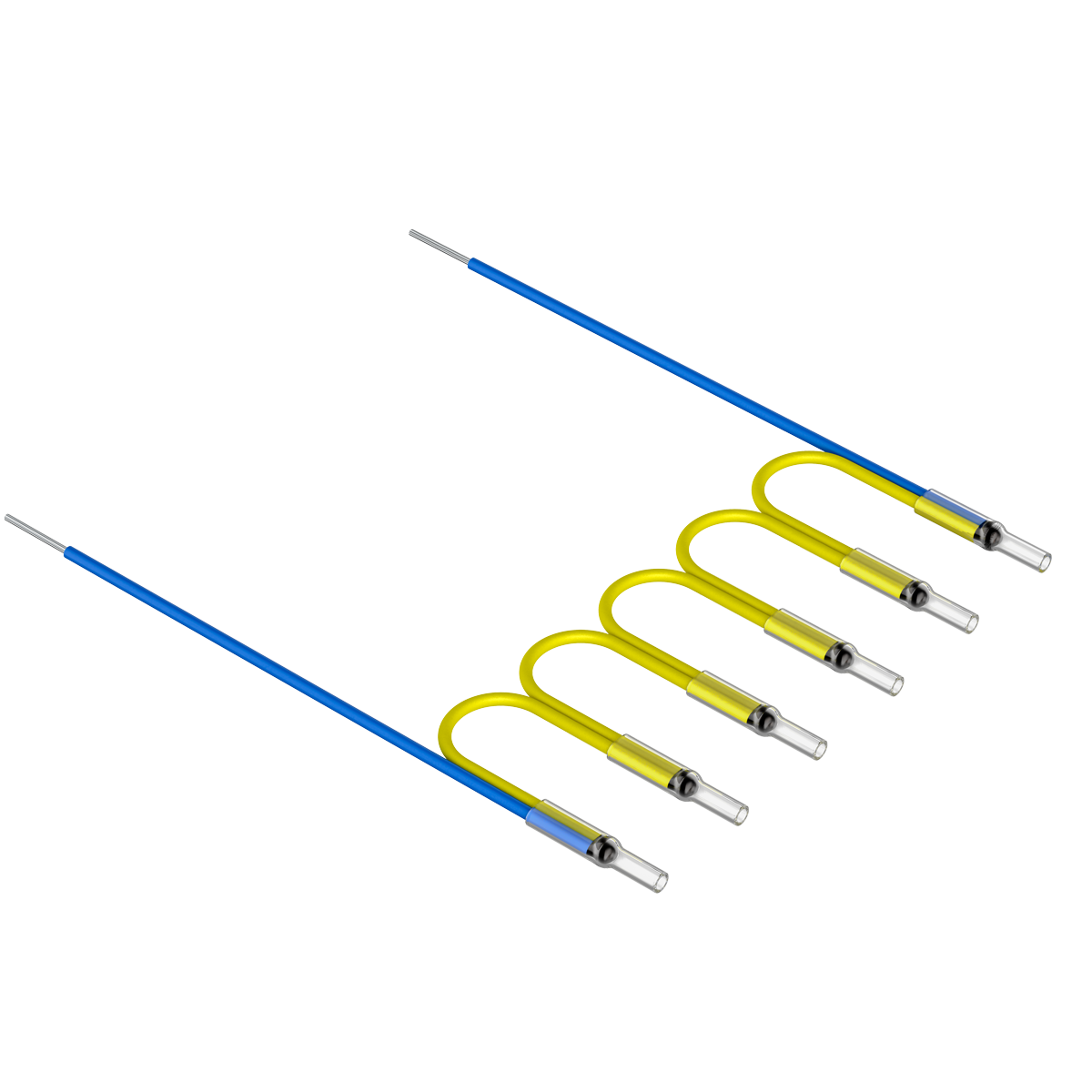

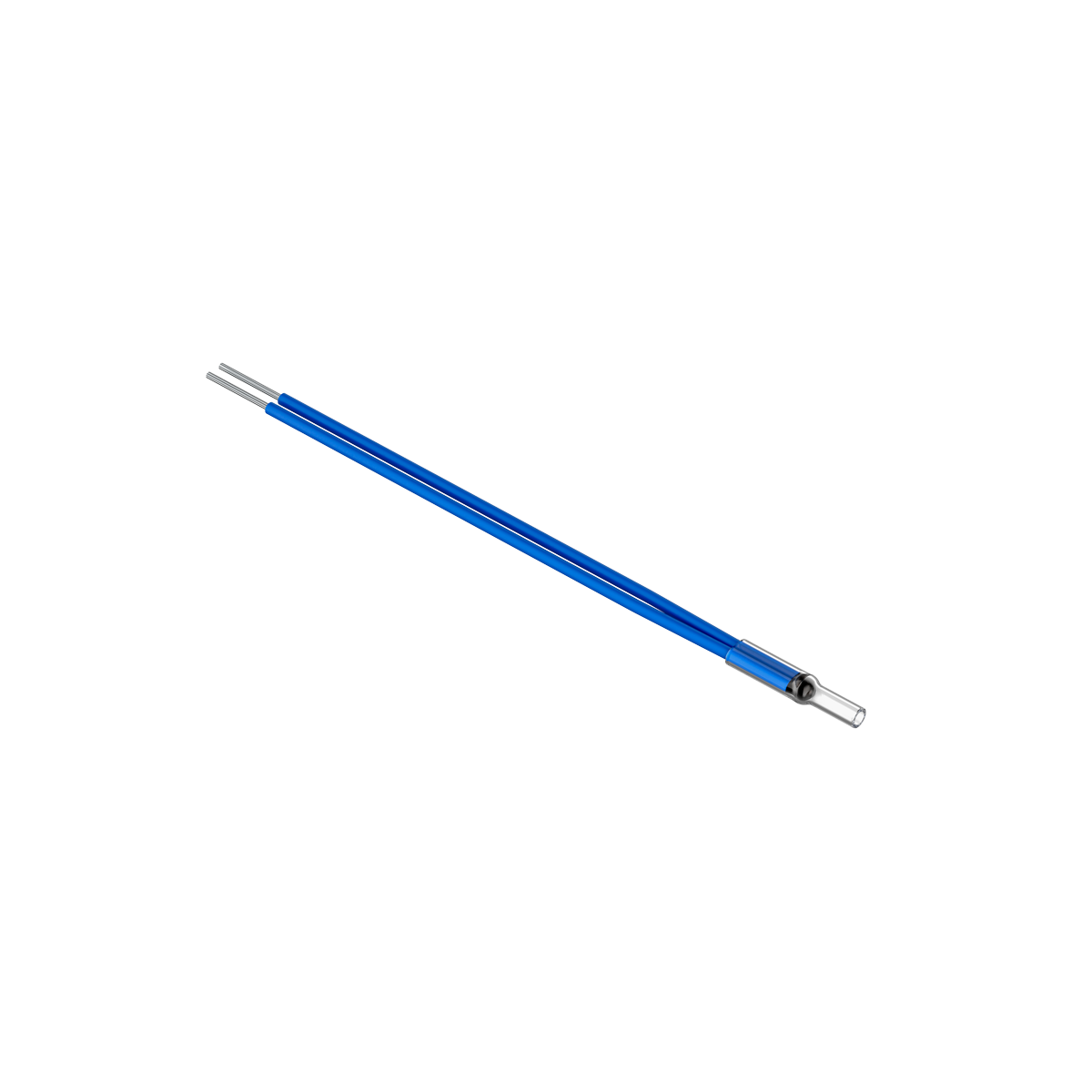

Изображения модели и серии. Внешний вид зависит от исполнения.
Термисторы ОВЕН ДРТС встраиваются в обмотку двигателя или трансформатора для защиты от перегрева. При достижении пороговой температуры сопротивление резко возрастает, и внешнее защитное устройство отключает питание. Число последовательно соединённых чувствительных узлов определяется исполнением датчика.
Датчик устанавливается в обмотку и работает с внешним устройством защитного отключения. При подборе согласуйте температуру срабатывания и вход устройства защиты; сам термистор меняет сопротивление, а отключение питания выполняет защитная аппаратура.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование характеристики | Значение | ||
| ДРТС | 3ДРТС | 6ДРТС | |
| Температура уставки | 90, 100, 110, 120, 130, 140, 150, 160 °С | ||
| Длина кабельного вывода | 500 мм | ||
| Длина провода между измерительными узлами | - | 300 мм | |
| Относительная влажность | От 30 до 98 % без конденсации влаги | ||
| Атмосферное давление | От 84,0 до 106,7 кПа | ||
| Показатель термической реакции, не более | 10 с | ||
| Степень защиты | не ниже IP40 | ||
| Схема соединения | 2-проводная | ||
| Сопротивление изоляции при температуре (25±10) °С, при 100 В, не менее | 100 МОм | ||
| Сопротивление изоляции при температуре от +100 до +250 °С, при 100 В, не менее | 20 МОм | ||
| Средняя наработка на отказ, не менее | 50000 ч | ||
| Конструктивные особенности | Бескорпусной, в защитной изоляции | ||
| Тип подключения к линии связи | Провод с фторопластовой изоляцией | ||
| Средний срок службы, не менее | 6 лет | ||
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
