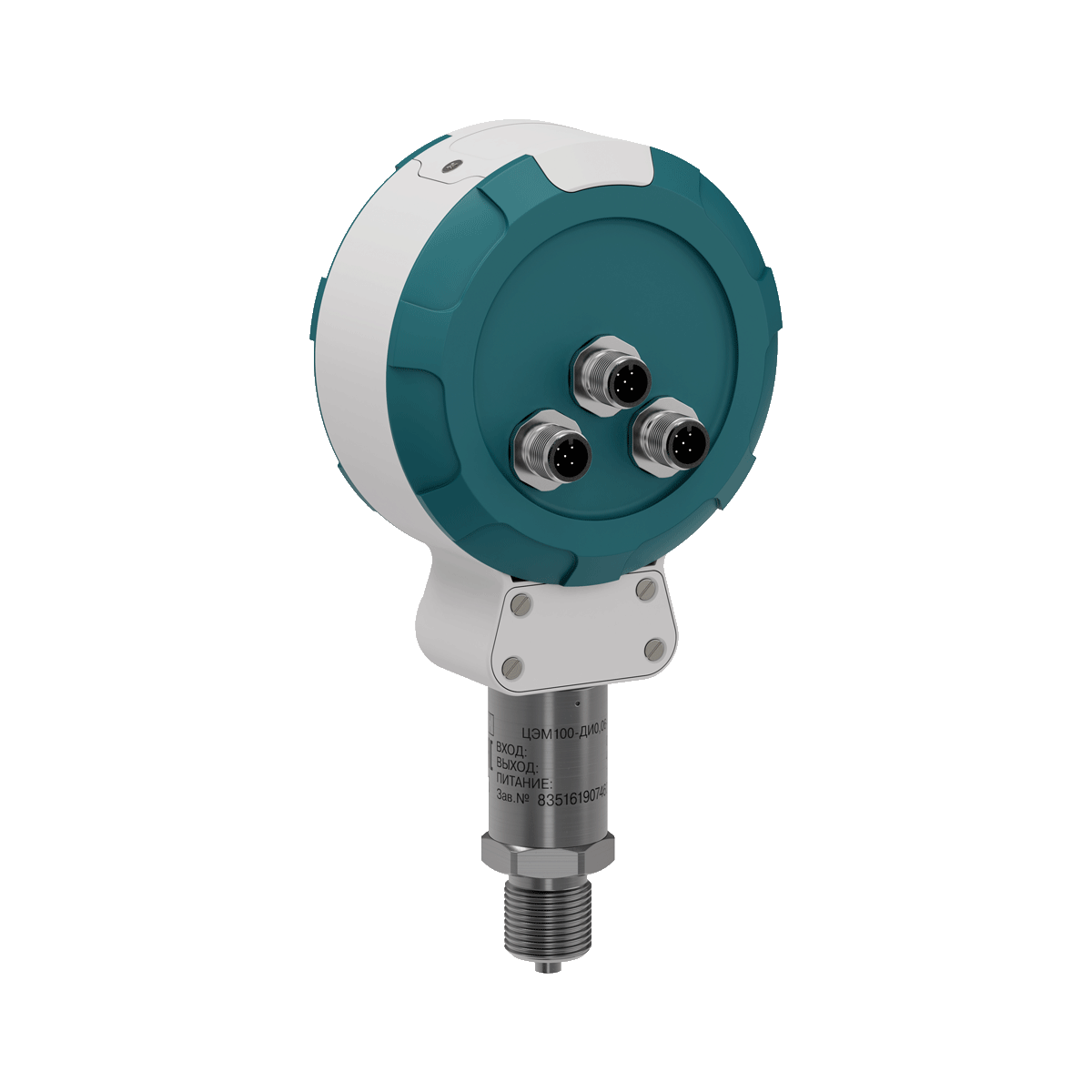

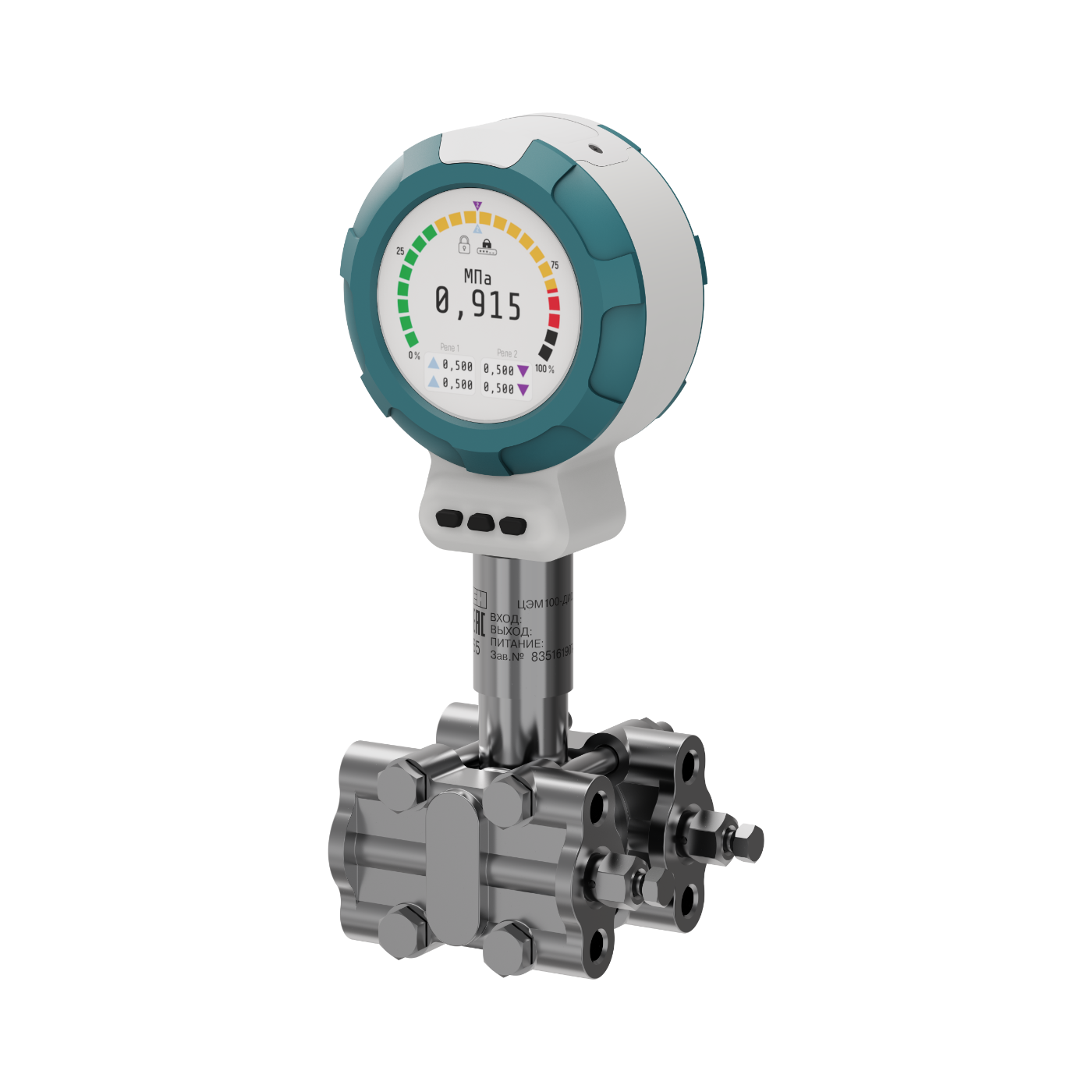

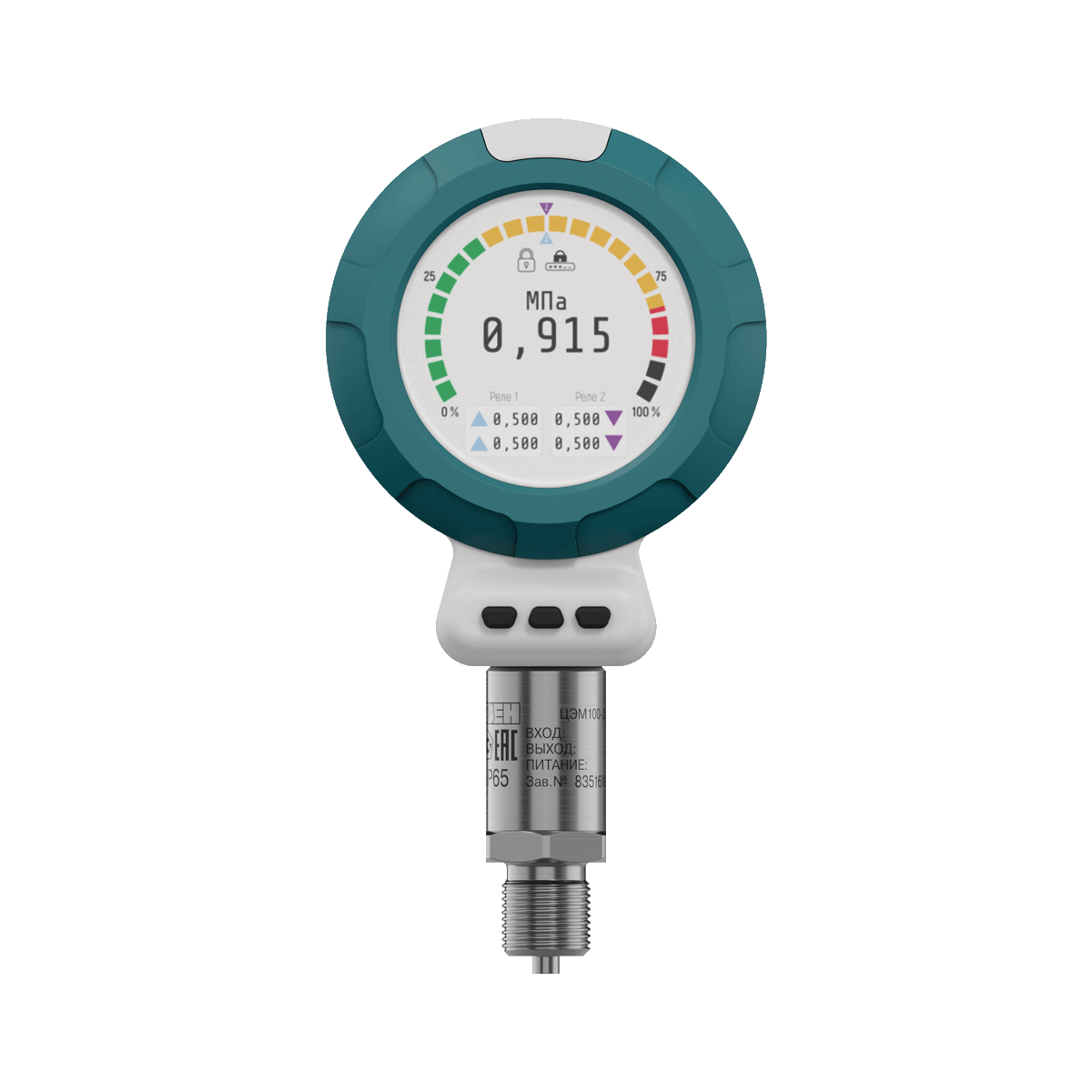

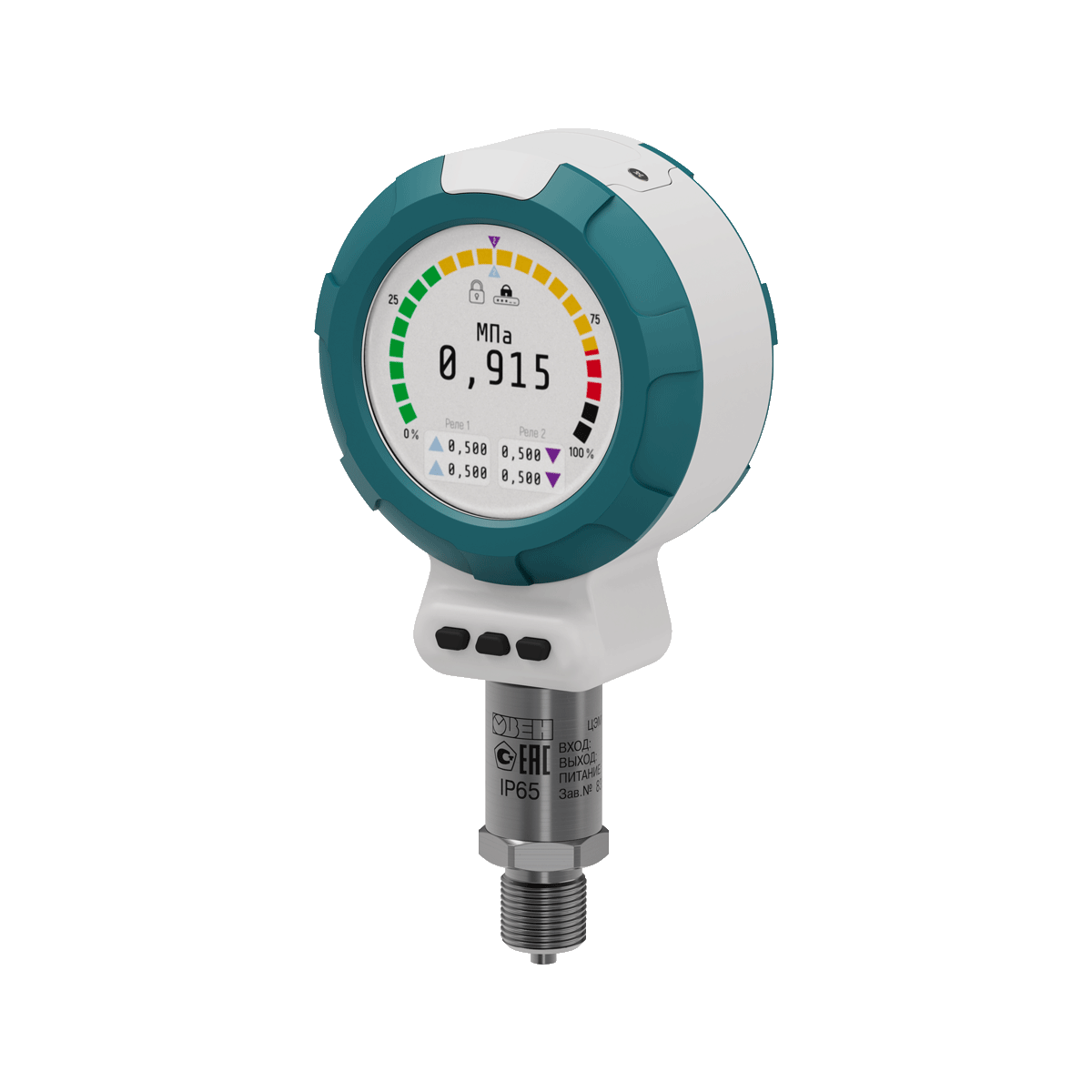

Изображения модели и серии. Внешний вид зависит от исполнения.
Цифровой манометр ОВЕН ЦЭМ100 показывает давление технологического процесса и может передавать его в АСУ ТП. В зависимости от исполнения доступны 4…20 мА или RS-485 Modbus и встроенные реле для сигнализации либо управления.
До включения в спецификацию подтвердите начало поставок: ориентир старта продаж указан на декабрь 2026 года. Также уточните необходимость релейных выходов — два электромагнитных реле являются опцией, а не обязательной частью любого исполнения.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Верхний предел измерения.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Выходной сигнал.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур измеряемой среды; Диапазон рабочих температур окружающего воздуха.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» RS-485 Modbus |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Напряжение питания | 14…36 В постоянного тока (номинальное 24 В) |
| Верхний предел измерения | ДИ: от 0,01 МПа до 4 МПа ДВ: от -0,01 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа ДД: от 0,004 МПа до 6,3 МПа |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Материал мембраны | Сталь EN 1.4435 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Материалы | Корпус: пластик Штуцер/фланец: нержавеющая сталь SS316L Мембрана: нержавеющая сталь SS316L |
| Штуцер для подключения давления | M20×1,5; G 1/2; G 1/4; ДД – фланец, межосевое расстояние – 54 мм |
| Тип электрического соединителя | Разъем М12 |
Проверьте соответствие документа модели и редакции оборудования.
Документация для этой модели уточняется.
