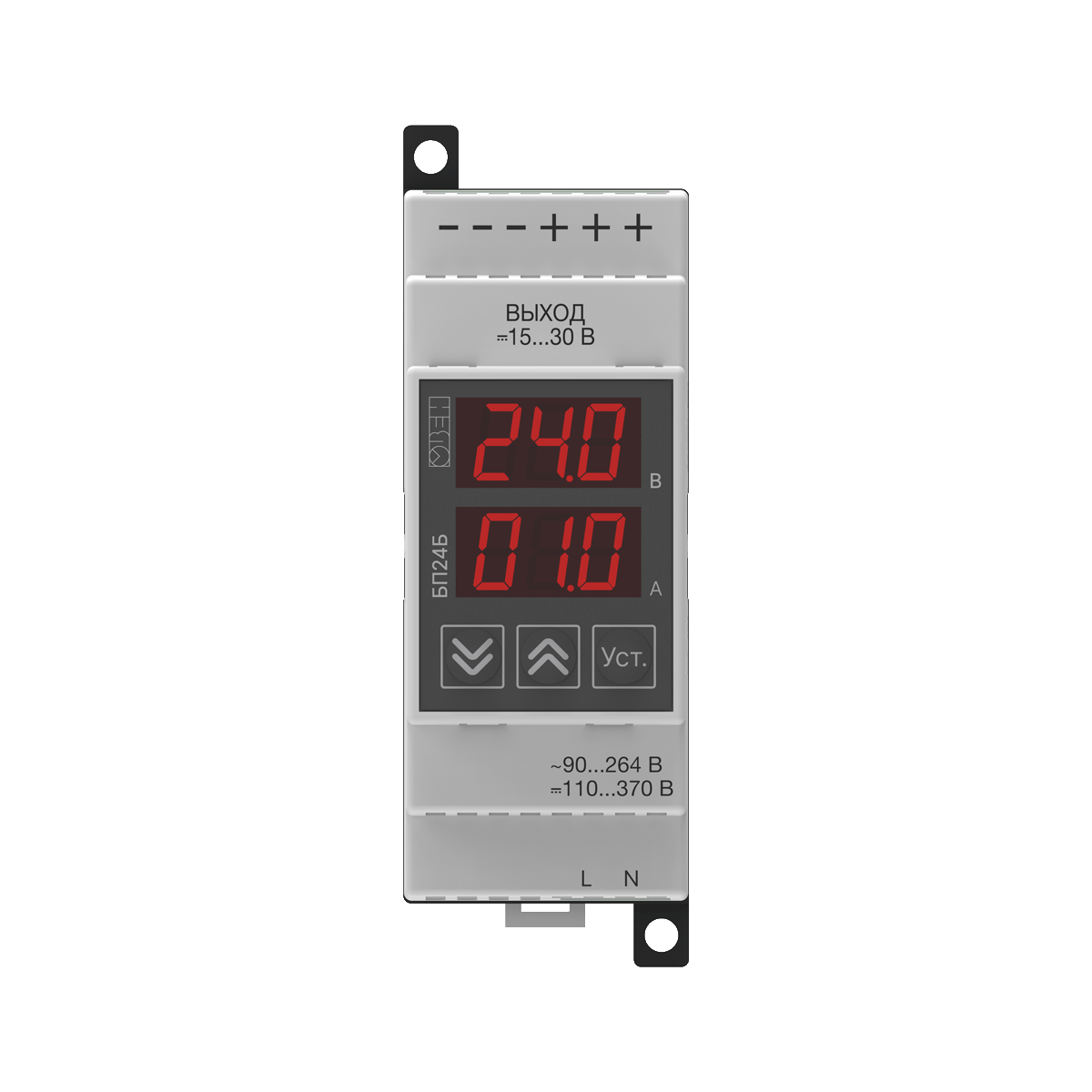

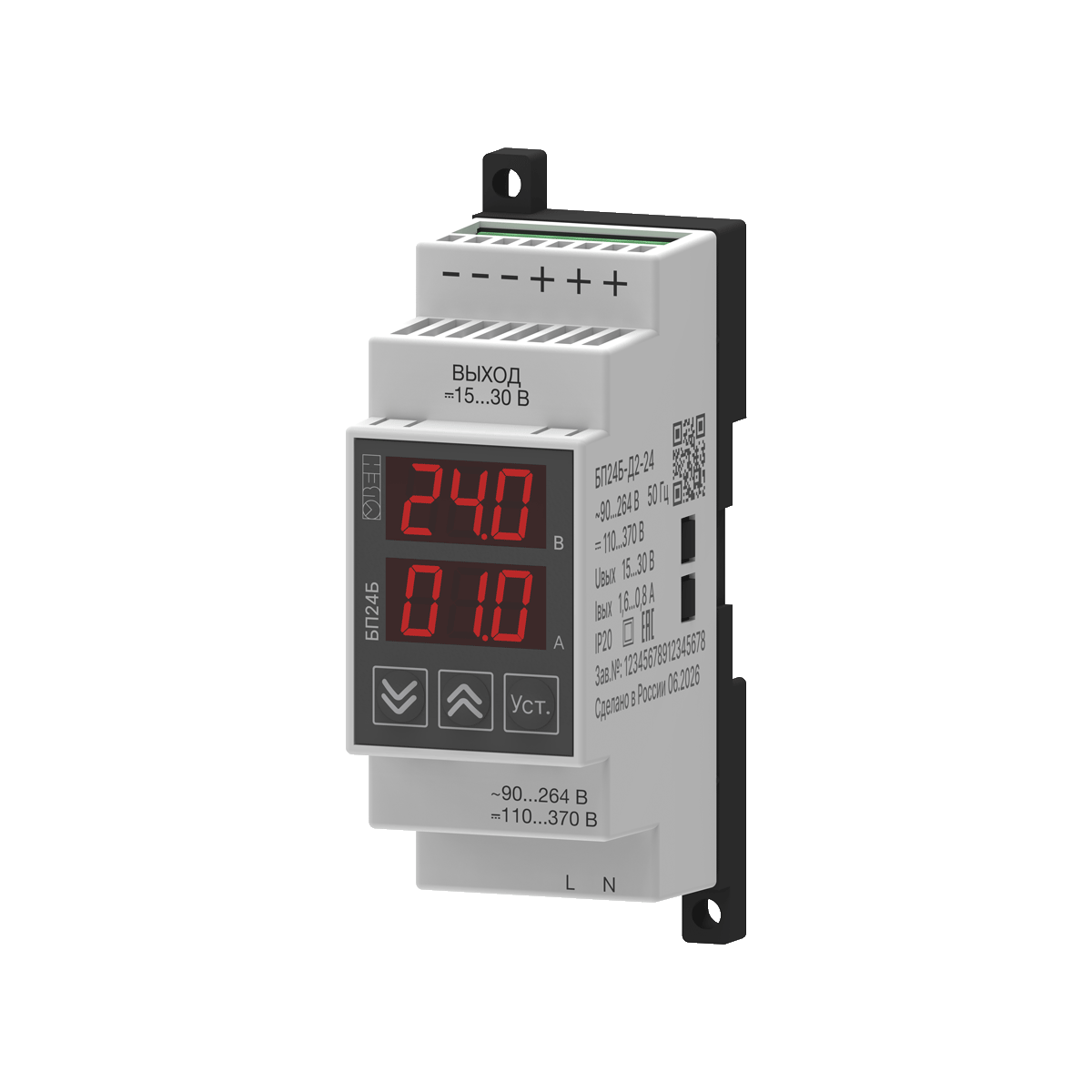

Изображения модели и серии. Внешний вид зависит от исполнения.
Компактный ОВЕН БП24Б питает датчики, устройства автоматики и оборудование охранных или пожарных систем стабилизированным напряжением. Выход регулируют кнопками передней панели, а встроенный дисплей показывает рабочие параметры. Дополнительные контакты и съёмные клеммники упрощают распределение питания и монтаж в шкафу.
Определите допустимое напряжение подключаемых датчиков и выберите уставку внутри диапазона 15…30 В. Значение настраивается кнопками на лицевой панели; возможность регулировки не отменяет проверки потребления и допустимого питания каждого устройства.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания переменного тока, В; Напряжение питания постоянного тока, В.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение, В; Минимальное выходное напряжение / максимальный выходной ток, В / А; Максимальное выходное напряжение / максимальный выходной ток, В / А.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Номинальный ток, А; Минимальное выходное напряжение / максимальный выходной ток, В / А; Максимальное выходное напряжение / максимальный выходной ток, В / А.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры (Ш×В×Г).
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур, ℃.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Питание | |
| Выходные параметры | |
| Номинальное напряжение, В | 24 |
| Номинальный ток, А | 1 |
| Номинальная мощность, Вт | 24 |
| Диапазон выходных напряжений, В | 15…30 |
| Минимальное выходное напряжение / максимальный выходной ток, В / А | 15 / 1,6 |
| Максимальное выходное напряжение / максимальный выходной ток, В / А | 30 / 0,8 |
| Размах напряжения шума и пульсаций (межпиковое), мВ не более, мВ | 120 |
| Входные параметры | |
| Напряжение питания переменного тока, В | 90…264 |
| Напряжение питания постоянного тока, В | 110...370 |
| Пусковой ток, не более А | 6 |
| КПД при номинальной нагрузке, % не менее | 87 |
| Защита | |
| Тип защиты от перегрузки – периодический перезапуск | 110...150 % от Iном |
| Тип защиты от перенапряжения – периодический перезапуск, не более | 36 В |
| Условия эксплуатации | |
| Диапазон рабочих температур, ℃ | -40…+70 |
| Влажность воздуха при +30 °С и более низких температурах без конденсации влаги, не более % | 80 |
| Общие сведения | |
| Средний срок службы | 10 лет |
| Срок гарантийного обслуживания | 2 года |
| Габаритные размеры (Ш×В×Г) | 36 × 90 × 58 мм |
| Масса, не более | 0,2кг |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
