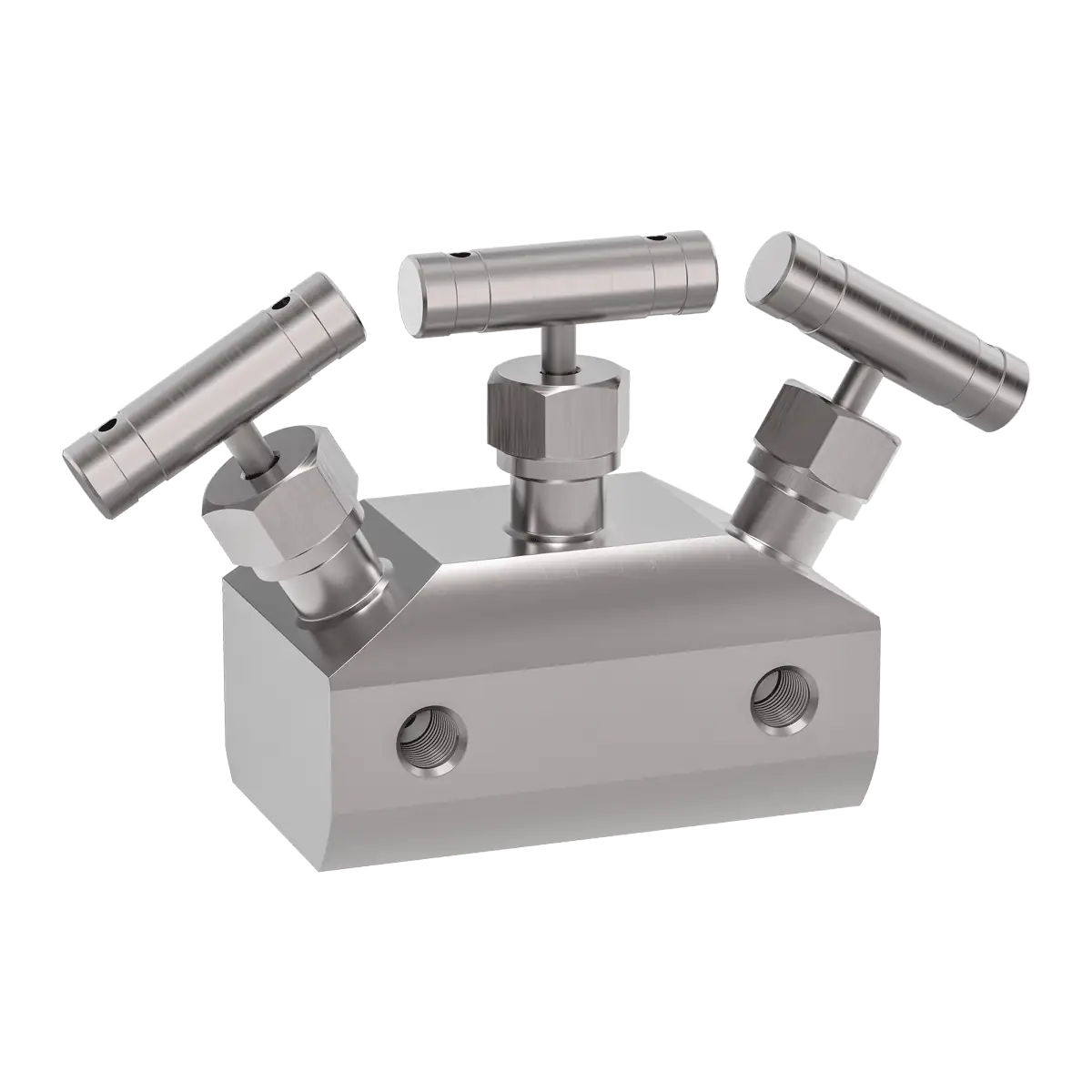

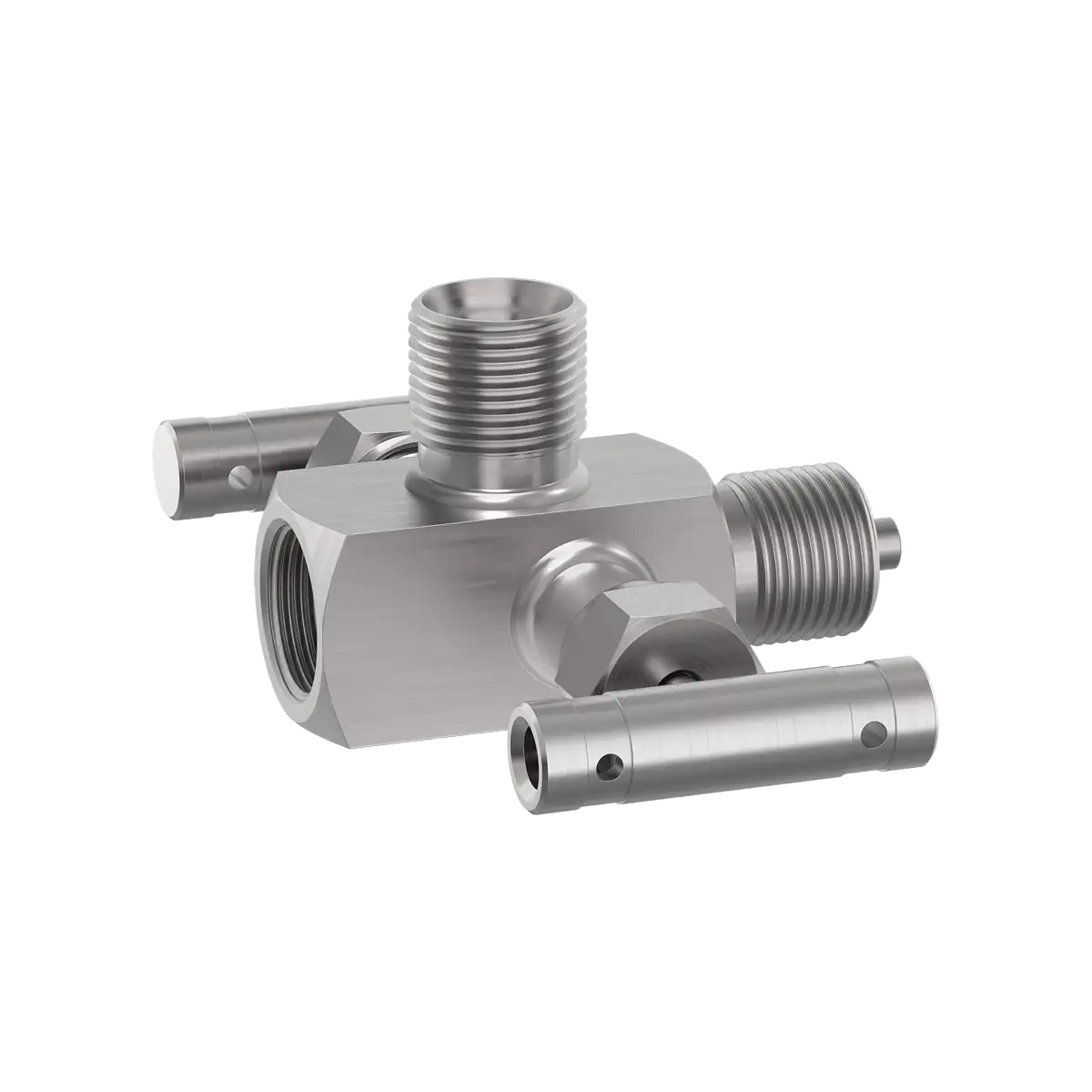

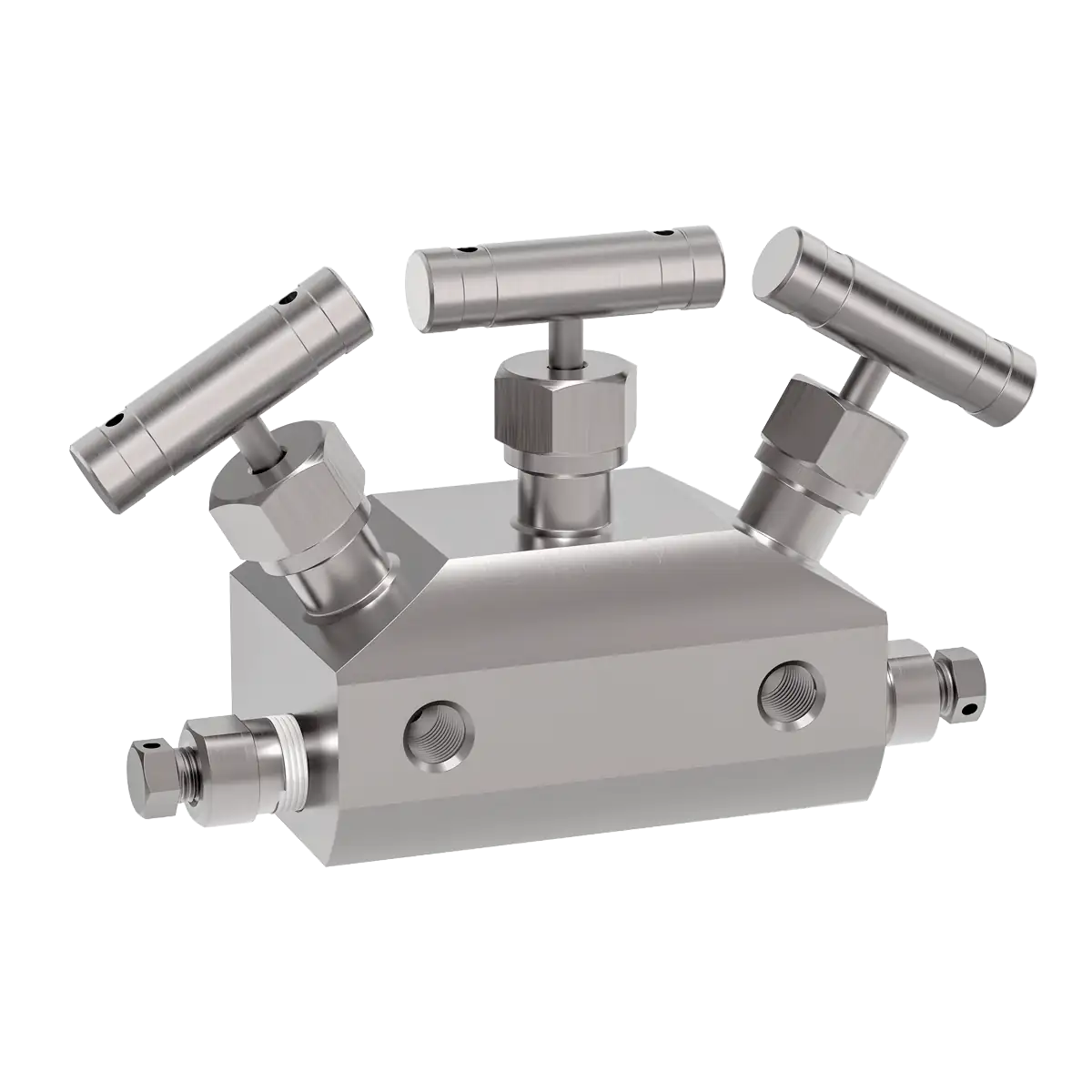

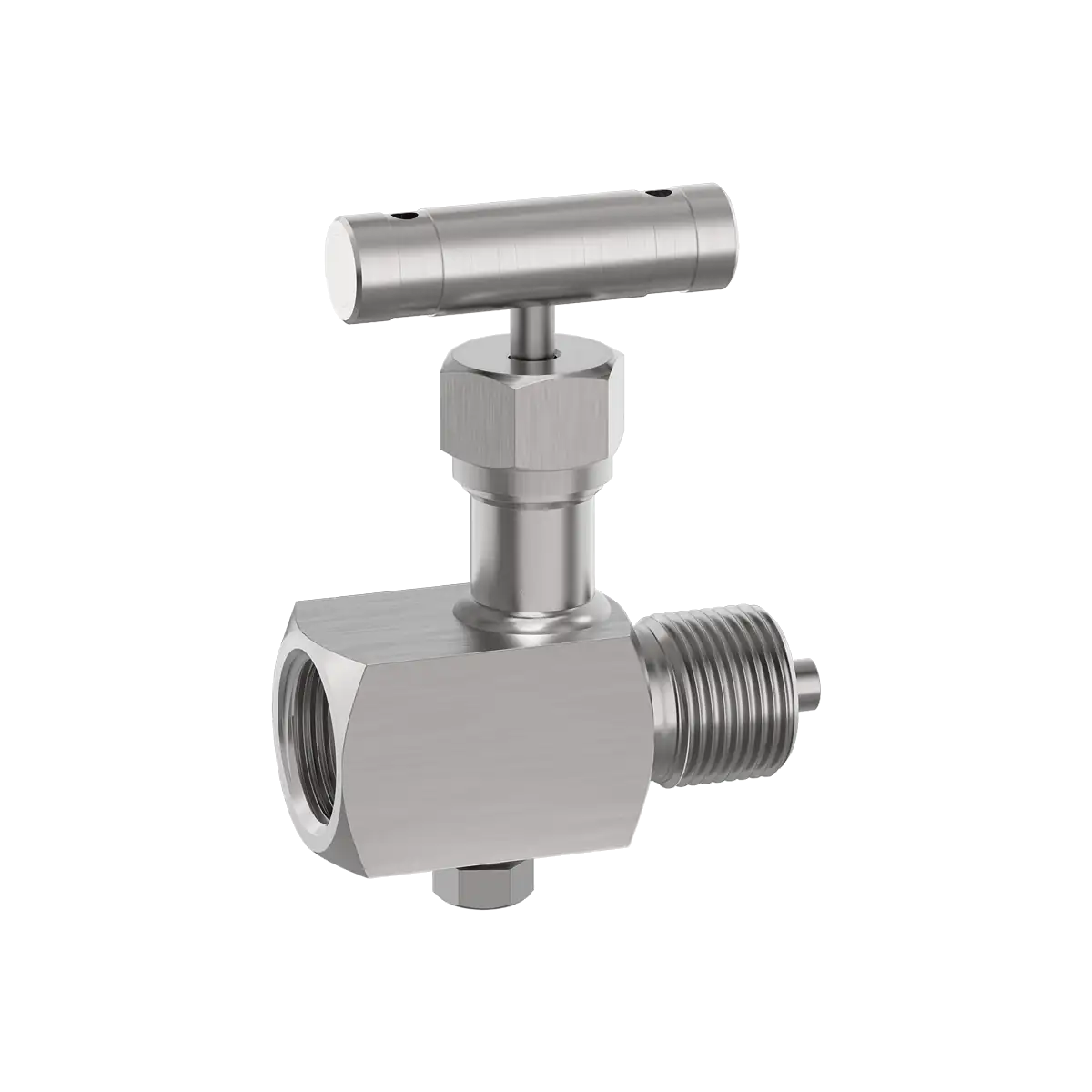

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
Экономичные вентильные блоки ОВЕН БВЭ служат для подключения и безопасного снятия датчиков ПД100 и ПД200 с технологической линии. Уменьшенный металлоёмкий корпус имеет более компактные размеры, а допустимые условия определяются модификацией.
Сначала сравните допустимые условия процесса. Экономичная серия БВЭ компактнее, но для отдельных модификаций имеет меньшие эксплуатационные характеристики; совпадение числа вентилей и резьбы не подтверждает одинаковые допустимые нагрузки.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон температур рабочей среды; Температура окружающей среды.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | |
| БВЭ-1хх и БВЭ-2хх | БВЭ-3хх | |
| Допускаемое давление рабочей среды | 6,3 МПа (63 атм.) | 40 МПа (400 атм.) |
| Диапазон температур рабочей среды | -40…+150 °С | -40…+180 °С |
| Температура окружающей среды | -40…+70 °С | -40…+70 °С |
| Элемент БВЭ | Материал |
| Корпус вентильного блока | сталь 08Х18Н10 ГОСТ 5632 |
| Шток | сталь 40х13ГОСТ |
| Кольцо сальниковое | фторопласт Ф-4Д, ГОСТ 14906 |
Проверьте соответствие документа модели и редакции оборудования.
