Блоки вентильные БВ для безопасного монтажа/демонтажа датчиков, преобразователей давления

Вентильные блоки ОВЕН БВ безопасно подключают преобразователи ПД100 и ПД200 к технологической линии и позволяют их демонтировать. Соединение выполняется напрямую либо через импульсные трубки, а число вентилей выбирают по измерительной схеме.

Подобрать исполнение

Найдено 6 из 6
СравнитьАртикулЦенаПодбор
БВ-102.40-В.М20.Н.М208 998 ₽
БВ-300Н.40-Ф.0.Н.М2018 300 ₽
БВ-202.40-В.G1/2.Н.G1/210 980 ₽
БВ-102.40-В.G1/2.Н.G1/28 998 ₽
БВ-302Н.40-Ф.0.Н.М2024 400 ₽
БВ-202.40-В.М20.Н.М2010 980 ₽
До четырёх исполнений
ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Как определить число вентилей блока БВ?

Начните со схемы отбора давления и операций, которые требуется выполнять при отключении датчика. Линейка имеет от одного до трёх вентилей; функции измерительных и дренажных каналов следует сопоставить с конкретной моделью и присоединениями.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Присоединение к технологической линии; Присоединение к преобразователю.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Диапазон температур рабочей среды; Температура окружающей среды.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Параметр Значение
Рабочая среда Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
Допускаемое давление рабочей среды 40 МПа (400 атм.)
Диапазон температур рабочей среды -40…+180 °С
Температура окружающей среды -40…+70 °С
Присоединение к технологической линии Внешняя М20×1,5 (манометрический тип штуцера)
Присоединение к преобразователю Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
Элемент БВ Материал
Корпус вентильного блока Сталь 08Х18Н10 ГОСТ 5632
Корпус вентиля Сталь 08Х18Н10 ГОСТ 5632
Кольцо сальниковое PTFE
Шпиндель Сталь 08Х18Н10 ГОСТ 5632
Модель Габаритные размеры Принципиальная гидравлическая схема

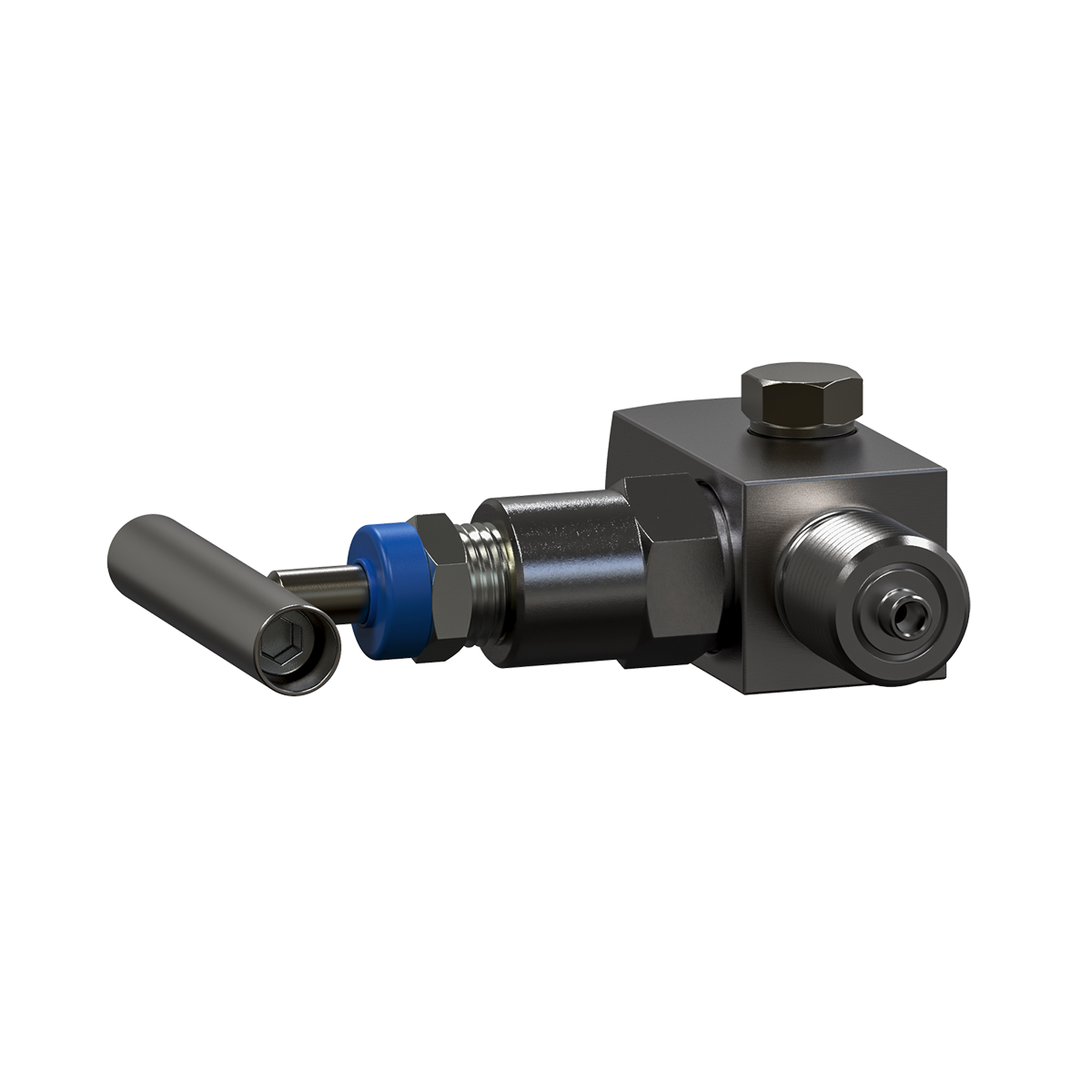

БВ-102.40.В.х.Н.х

(старая маркировка БВ-113.40)

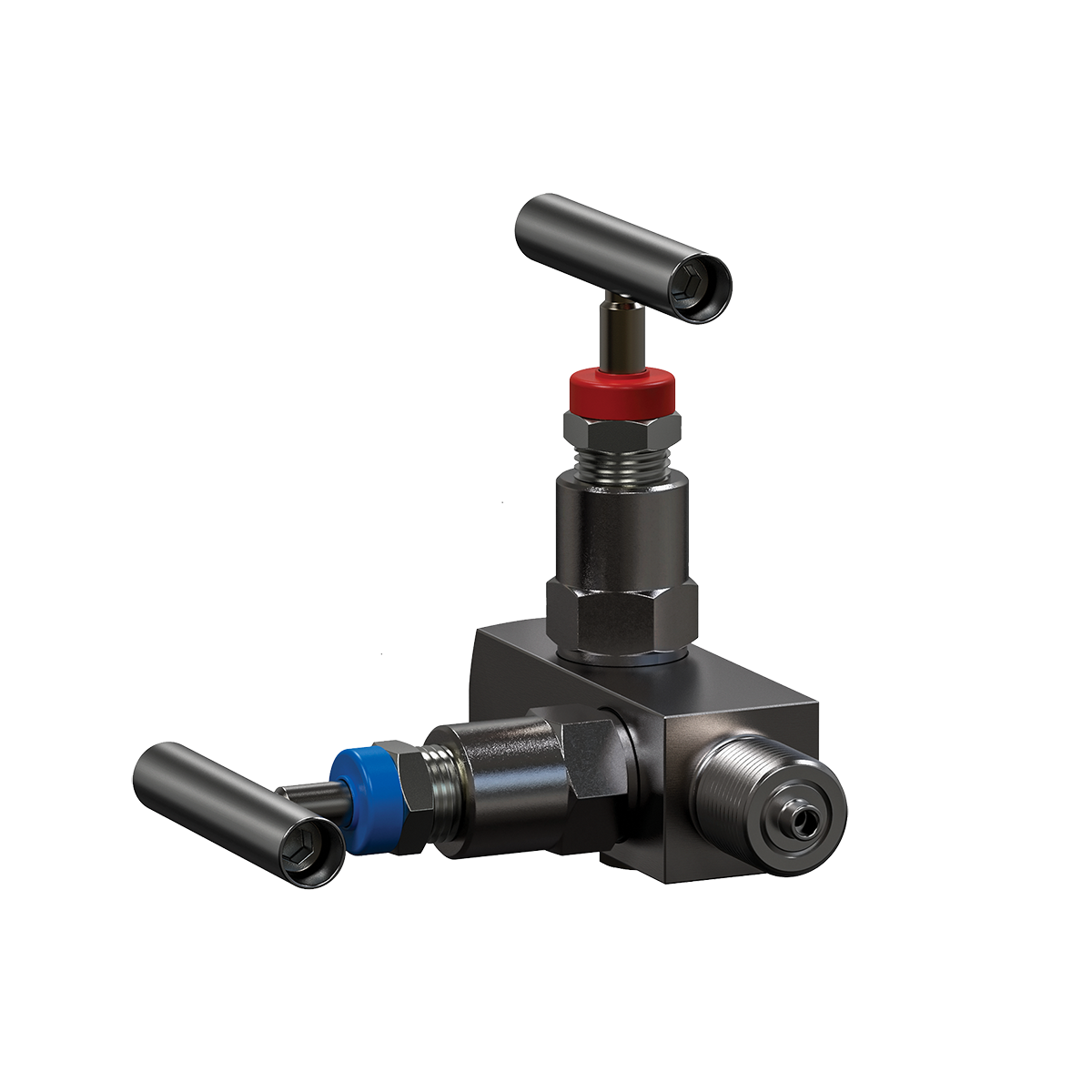

БВ-202.40.В.х.Н.х

(старая маркировка БВ-211.40)

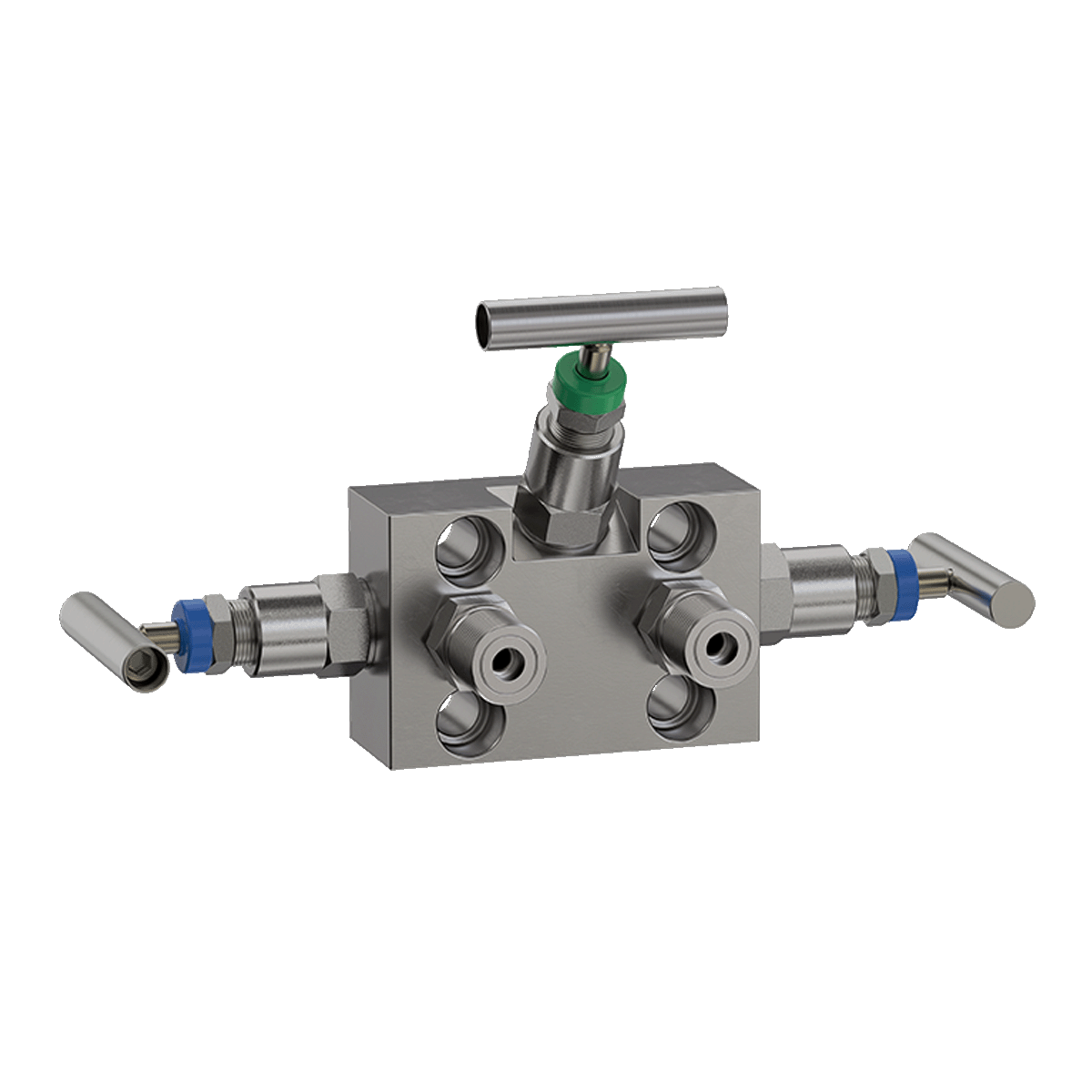

БВ-300Н.40-Ф.0.Н.М20

(старая маркировка БВ-310.40)

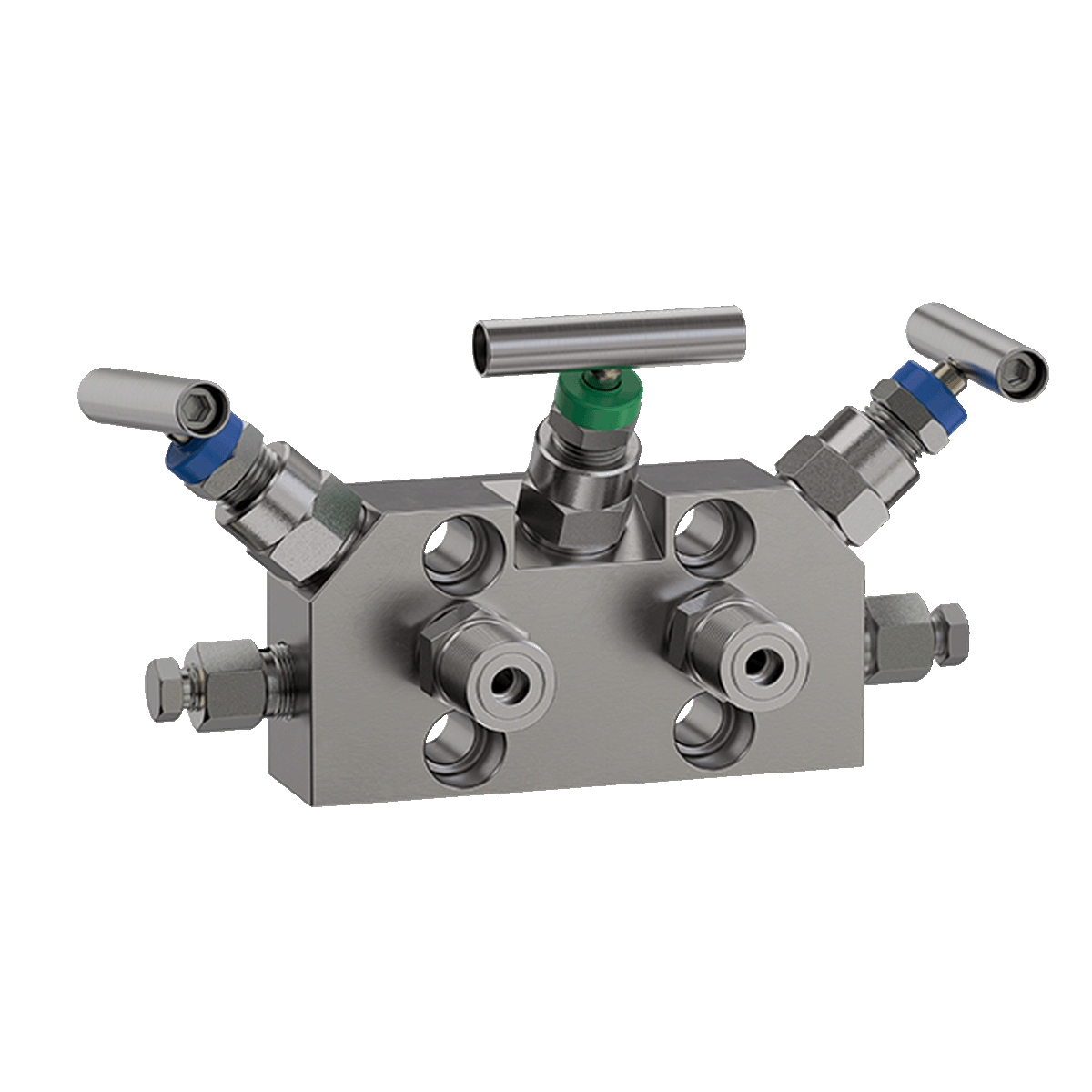

БВ-302Н.40-Ф.0.Н.М20

(старая маркировка БВ-312.40)

Модификация Комплектация Изображение

БВ-102.40.В.х.Н.х

БВ-202.40.В.х.Н.х

Паспорт
Паронитовая прокладка – 2 шт.

БВ-300Н.40-Ф.0.Н.М20

БВ-302Н.40-Ф.0.Н.М20

Паспорт
Винт DIN912 – 4 шт.
Накидная гайка М20×1,5 – 2 шт.
Ниппель – 2 шт.
Фторопластовая прокладка – 2 шт.
Медная прокладка – 2 шт.

Документация

Доступно файлов: 2

Проверьте соответствие документа модели и редакции оборудования.
