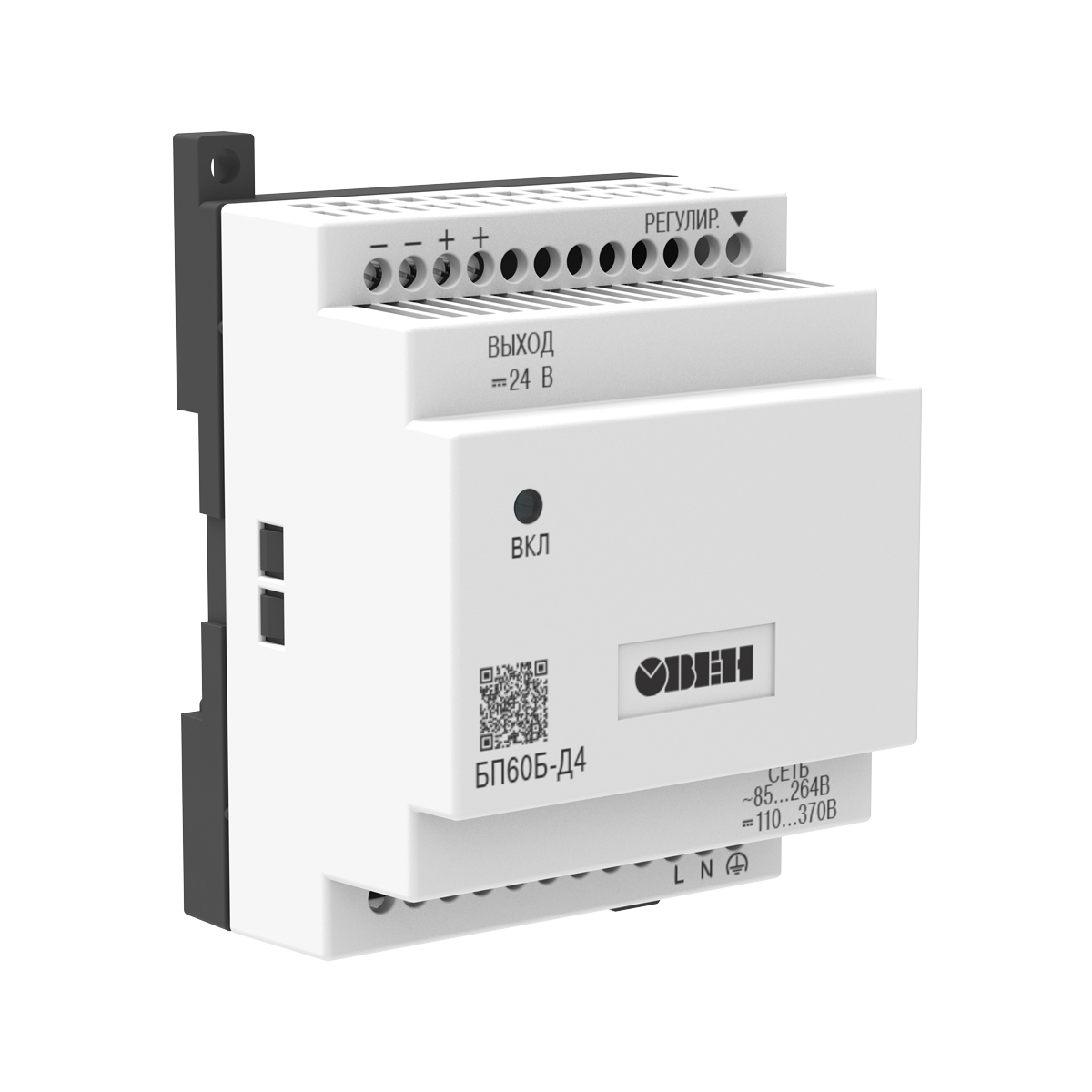

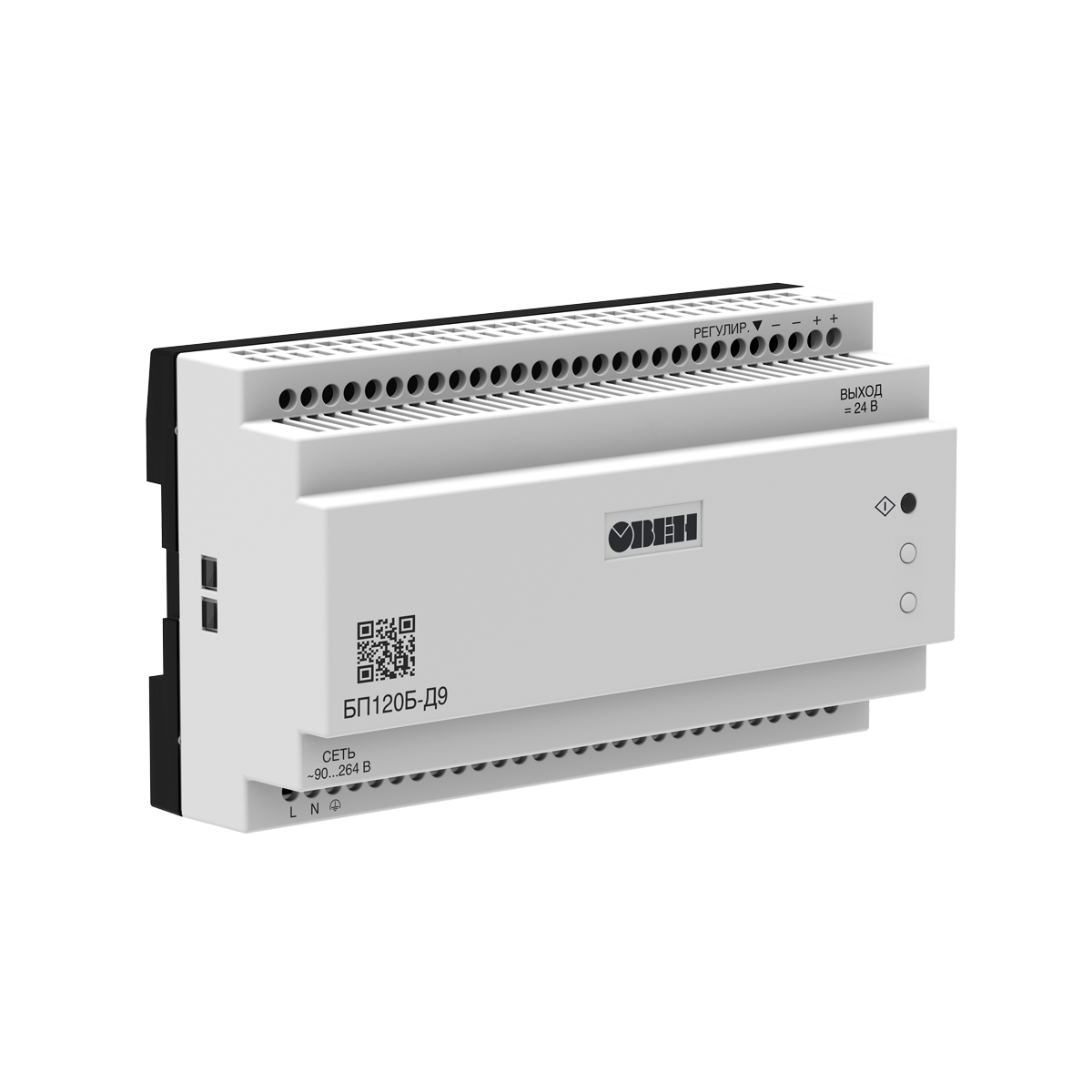

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН БП30Б-С, БП60Б-С и БП120Б-C питают приборы автоматики стабилизированным постоянным напряжением 24 В в тяжёлых условиях. Блоки сохраняют выходную мощность в широком температурном диапазоне и защищают цепь от короткого замыкания. Исполнение выбирают по требуемой мощности нагрузки и условиям эксплуатации шкафа.
Укажите нагрузку на 24 В и температуру в месте установки. Для линейки заявлено сохранение полной выходной мощности от −40 до +70 °С; подбирайте конкретную мощность с учётом реальных условий шкафа и требований документации.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Нестабильность выходного напряжения при изменении напряжения питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Коррекция выходного напряжения; Нестабильность выходного напряжения при изменении напряжения питания; Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса (со стороны передней панели).
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Входное напряжение: | |
| – переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Коррекция выходного напряжения | 22...26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| – вход – выход (действующее значение) | 3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85 % |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
| Параметр | Значение |
| Температура окружающего воздуха | –40...+70 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Модификация прибора | Мощность, Вт | Выходное напряжение, В | Макс. выходной ток, А | Амплитуда пульсации выходного напряжения, мВ |
| БП30Б-Д3-24C | 30 | 24 | 1,25 | 120 |
| БП60Б-Д4-24C | 60 | 24 | 2,5 | 120 |
| БП120Б-Д9-24C | 120 | 24 | 5 | 120 |
