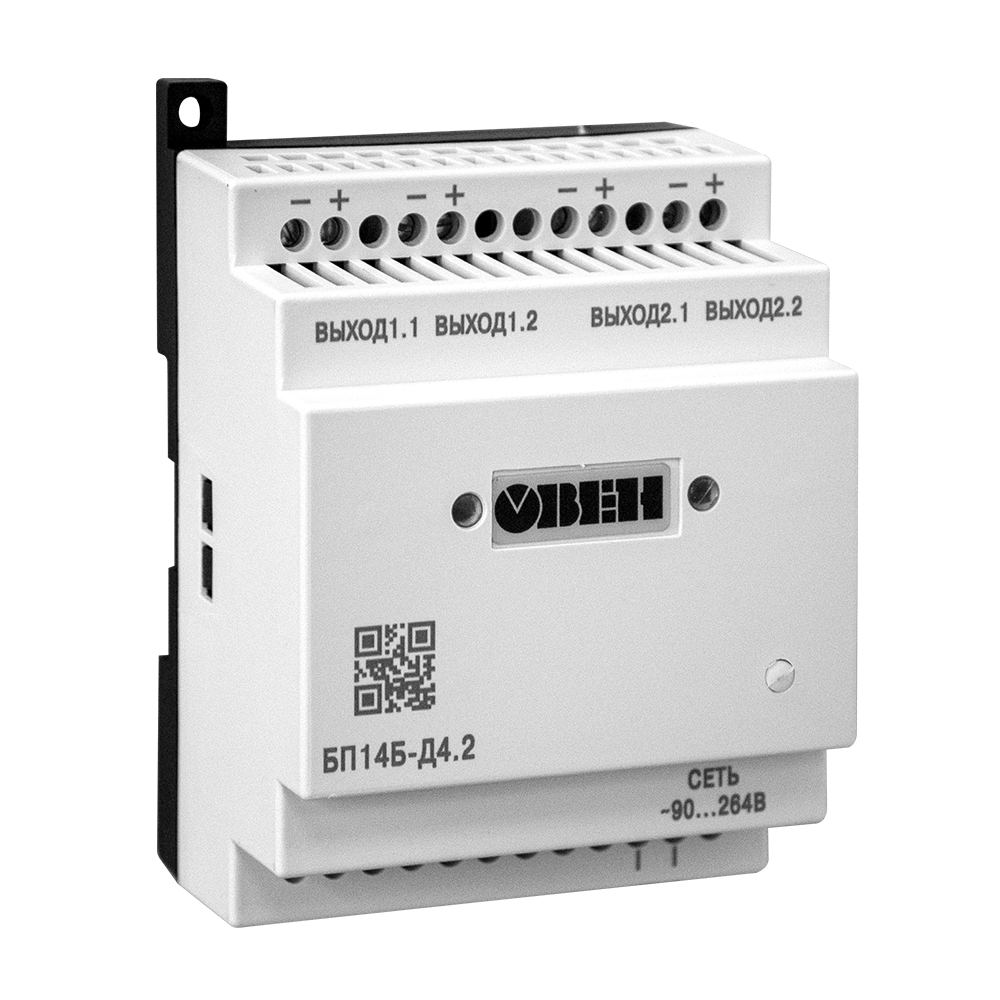

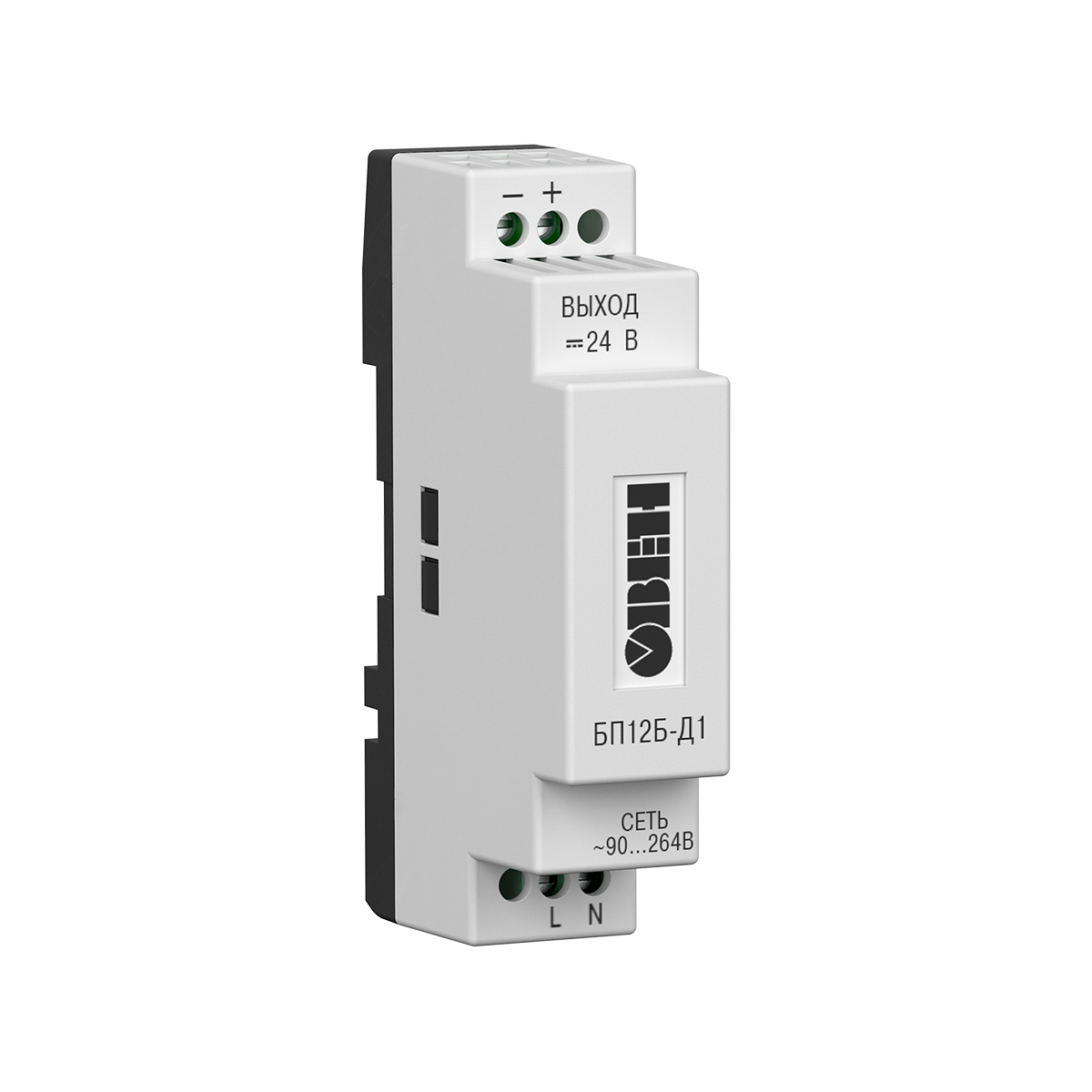

Изображения модели и серии. Внешний вид зависит от исполнения.
Блоки ОВЕН БП07Б, БП12Б и БП14Б формируют стабилизированное постоянное напряжение для питания датчиков. Линейка включает исполнения с разной выходной мощностью и несколькими номиналами напряжения; точные параметры выбирают по артикулу.
Посчитайте питание датчиков по каналам и определите, нужна ли гальваническая развязка между ними. Затем выберите мощность и одно из выходных напряжений 12, 24 или 36 В по конкретному исполнению блока.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Нестабильность выходного напряжения при изменении напряжения питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Выходное напряжение; Коррекция выходного напряжения; Нестабильность выходного напряжения при изменении напряжения питания; Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса (со стороны передней панели).
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Входное напряжение: | |
| – переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Выходное напряжение |
|
| Коррекция выходного напряжения | 22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| – вход - выход (действующее значение) | 3 кВ |
| – вход - корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85% |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
| Параметр | Значение |
| Температура окружающего воздуха |
|
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Модификация прибора | Количество каналов | Суммарная мощность, Вт | Мощность в канале, Вт | Выходное напряжение в канале, В | Макс. ток нагрузки в канале, А | Амплитуда пульсации выходного напряжения, мВ |
| БП07Б-Д3.2-24 | 2 | 7 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП07Б-Д3.2-36 | 2 | 7 | 3,5 | 36±0,72 % | 0,095 | 60 |
| БП12Б-Д1-12 | 1 | 12 | 12 | 12±1 % | 1 | 30 |
| БП12Б-Д1-24 | 1 | 12 | 12 | 24±1 % | 0,5 | 60 |
| БП14Б-Д4.2-24 | 2 | 14 | 7,0 | 24±0,48 % | 0,29 | 60 |
| БП14Б-Д4.2-36 | 2 | 14 | 7,0 | 36±0,72 % | 0,19 | 60 |
| БП14Б-Д4.4-24 | 4 | 14 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП14Б-Д4.4-36 | 4 | 14 | 3,5 | 36±0,72 % | 0,095 | 60 |
