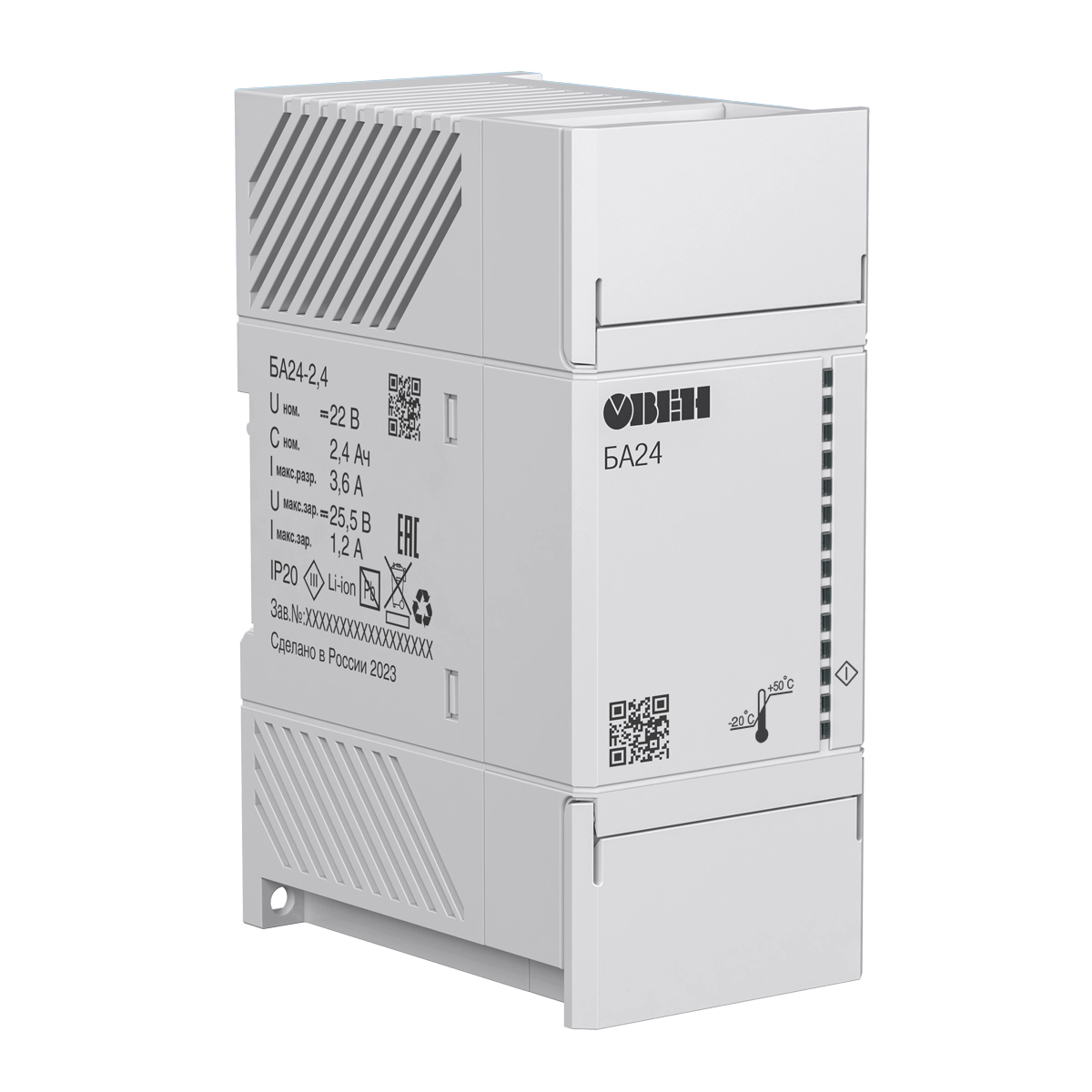

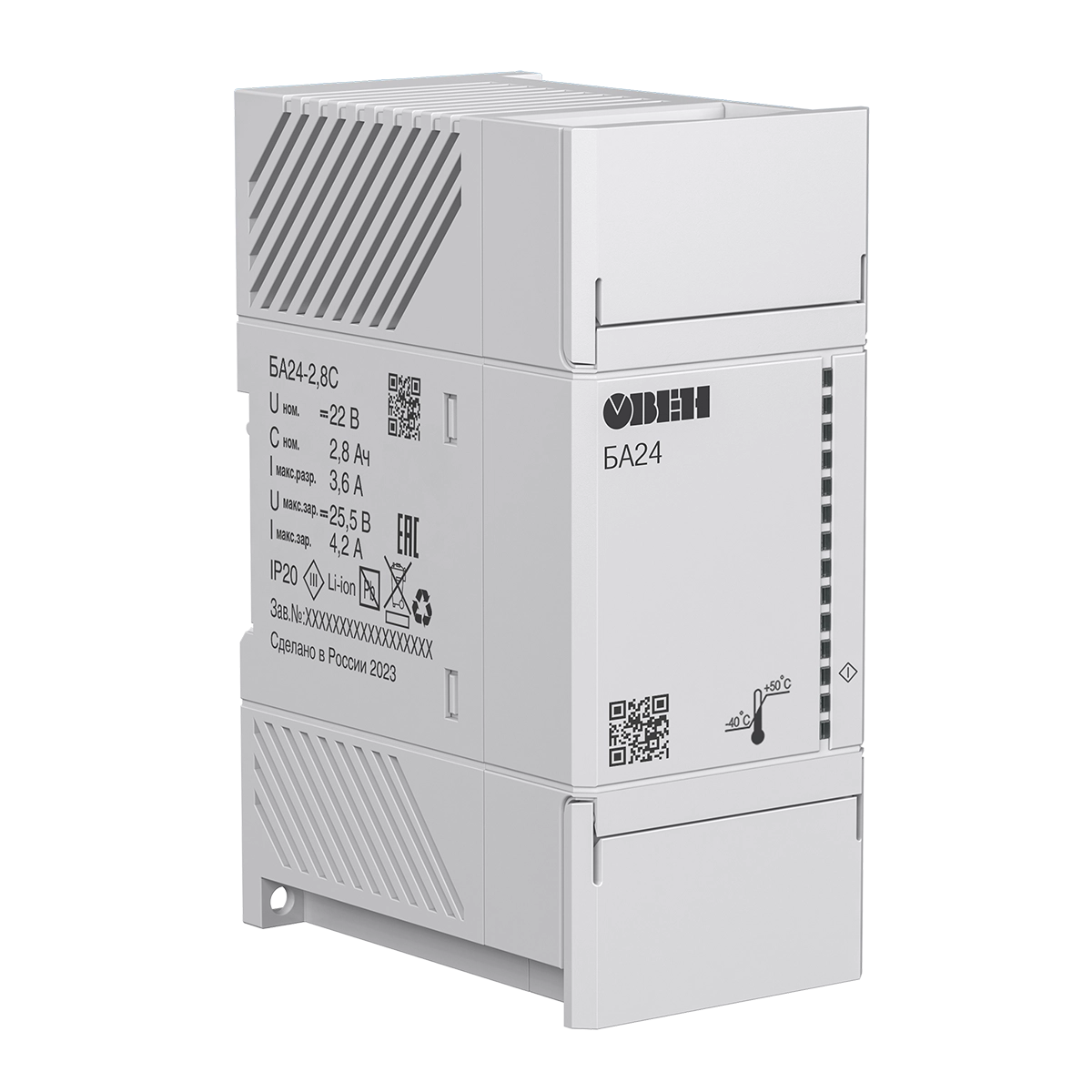

Изображения модели и серии. Внешний вид зависит от исполнения.
Аккумуляторные блоки ОВЕН БА12 и БА24 обеспечивают резервное питание компонентов автоматизированной системы. Встроенные литий-ионные батареи рассчитаны на совместную работу с источниками бесперебойного питания ОВЕН соответствующего исполнения.
Проверьте требуемое напряжение нагрузки и совместимость с выбранным ИБП. Для блоков указано резервное питание стабилизированными 11 В и 22 В; обозначения БА12 и БА24 не следует использовать вместо проверки фактических выходных параметров.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение постоянного тока(Uном).
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Тип защиты по выходному току – отключение выхода: порог отключения; Максимальный коммутируемый ток Оптопара транзисторная n-p-n-типа; Максимальное коммутируемое напряжение постоянного тока.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более; Тип защиты по выходному току – отключение выхода: порог отключения; Тип защиты от КЗ – отключение выхода; Тип выхода.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты по ГОСТ 14254.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол для подключения к OwenConfigurator; Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | БА24-2.8С | БА24-2.4 | БА12-4.8 | ||
| Общие сведения | |||||
| Номинальное напряжение постоянного тока(Uном) | 22 В | 11 В | |||
| Номинальная емкость (Сном) | 2,8 А·ч | 2,4 А·ч | 4,8 А·ч | ||
| Тип аккумуляторных батарей | Li-ion | ||||
| Заряд | |||||
| Максимальное напряжение, подаваемое от внешнего источника, не более | 26 В | 13 В | |||
| Мощность внешнего источника питания при рекомендуемом значении тока заряда, не менее | 39 Вт | 21 Вт | 20 Вт | ||
| Напряжение | 16,5…25,5 В | 8,25…12,75 В | |||
| Максимальный ток заряда* | 4,2 А | 1,2 А | 2,4 А | ||
| Разряд | |||||
| Максимальный ток разряда | 3,6 А | 7,2 А | |||
| Жизненный цикл заряд/ разряд | |||||
| Циклов, не более | 1000 | ||||
| Защиты | |||||
| Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более | 60 °С | ||||
| Тип защиты по выходному току – отключение выхода: порог отключения | 8,4 А | 7,2 А | 13,0 А | ||
| Тип защиты от глубокого разряда: | |||||
| – отключение выхода: порог отключения | 17,4…18,0 В | 8,7…9,0 В | |||
| – переход в режим хранения: напряжение на ячейке | 2,9 В | ||||
| Тип защиты от перезаряда – отключение цепи заряда: порог отключения | 24,6…25,5 В | 12,3…12,75 В | |||
| Тип защиты от КЗ – отключение выхода | Есть | ||||
| Безопасностьи ЭМС | |||||
| Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931 | N1 | ||||
| Степень защиты по ГОСТ 14254 | IP20 | ||||
| Электрическая прочность изоляции (вход/выход – корпус) | 500 В | ||||
| USB | |||||
| Адрес устройства | 1 | ||||
| Протокол для подключения к OwenConfigurator | Owen Auto Detection Protocol | ||||
| Дискретный выход | |||||
| Количество | 1 | ||||
| Тип выхода | Оптопара транзисторная n-p-n типа | ||||
| Максимальный коммутируемый ток Оптопара транзисторная n-p-n-типа | 50 мА | ||||
| Максимальное коммутируемое напряжение постоянного тока | 80 В | ||||
| Интерфейс RS-485 | |||||
| Адрес устройства | 1 | ||||
| Скорость обмена | 1200, 2400, 4800, 9600, 19200 бит/с | ||||
| Поддерживаемые протоколы | Modbus ASCII,Modbus RTU | ||||
| Рабочие условияэксплуатации | |||||
| Диапазон температур окружающего воздуха (Токруж): | |||||
| - заряд | -20...+50 °С | -20...+50 °С | |||
| - разряд | -40...+50 °С | -20...+50 °С | |||
| Относительная влажность воздуха | от 30 до 80 % без конденсации влаги | ||||
| Атмосферное давление | 84…106,7 кПа | ||||
| Прочее | |||||
| Срок эксплуатации | 7 лет | ||||
| Срок гарантийного обслуживания | 2 года | ||||
| Средняя наработка на отказ | 50 000 ч | ||||
| Габаритные размеры | 84×124×52,5 мм | ||||
| Масса, не более: | |||||
| - без упаковки | 0,45 кг | ||||
| - в упаковке | 0,55 кг | ||||
