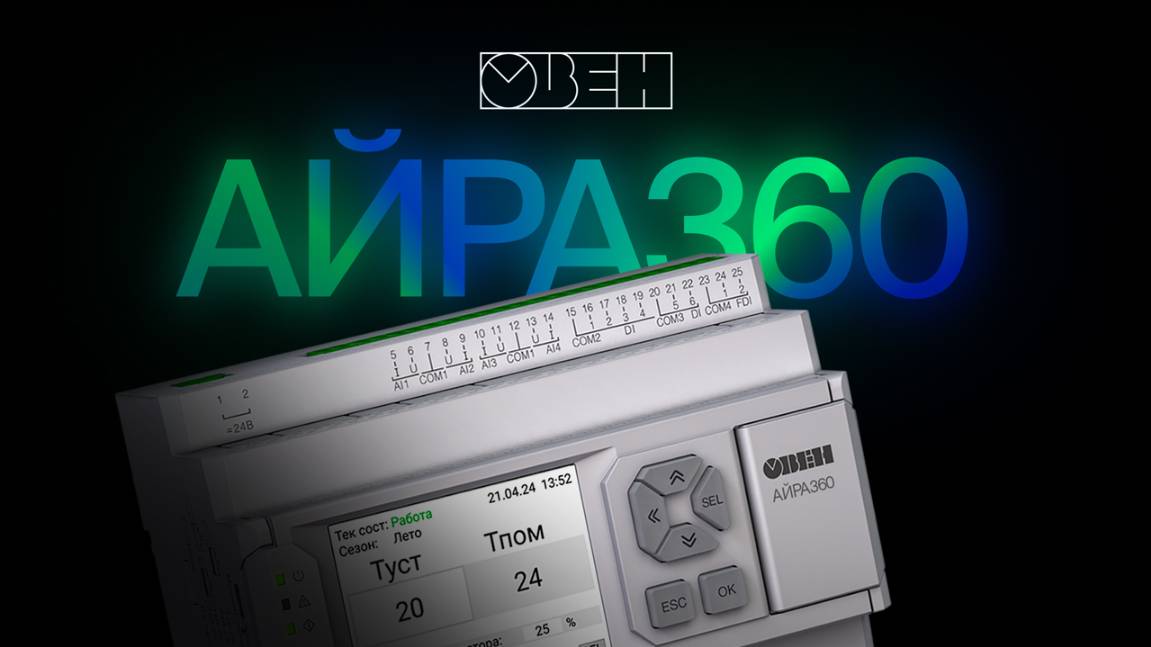

Изображения модели и серии. Внешний вид зависит от исполнения.
Контроллер ОВЕН АЙРА360 конфигурирует управление приточной или приточно-вытяжной вентиляционной установкой. Пошаговый мастер учитывает датчики, фильтр, нагреватели, охладители, рекуператоры, увлажнение, рециркуляцию и воздушные клапаны и формирует готовую конфигурацию. Состояние системы выводится на цветной экран, а команды вводятся механическими кнопками на корпусе.
Подготовьте состав вентиляционной установки: нагреватели, охладители, рекуперацию, увлажнение и воздушные клапаны. Эти элементы выбираются в Мастере настройки; полученную спецификацию и распиновку следует согласовать со схемой шкафа и питанием 24 В.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон постоянного напряжения питания; Номинальное напряжение питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип аналогового выхода.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейсы конфигурирования; Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| Габаритные размеры | 123×90×57 мм компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки |
| Степень защиты корпуса | IP20 |
| Тип дисплея и матрицы | графический (IPS LCD) |
| Количество отображаемых цветов | 65535 |
| Диагональ | 2,4“ |
| Разрешение | 320 × 240 пикселей |
| Поддерживаемые языки | русский, английский |
| Кнопки | 6 механических кнопок |
| Светодиоды | 3 сервисных, 2 пользовательских |
| Общие сведения | |
| Средний срок службы | 8 лет |
| Питание | 24 В |
| Работа при температуре | -20 … + 55 ⁰С |
| Диапазон переменного питания | ~20…27 В (номинальное ~24 В, при 50 Гц) |
| Диапазон постоянного напряжения питания | =20...36 В (номинальное =24 В) |
| Минимальное время цикла | 1 мс |
| Часы реального времени | Есть |
| Подключение модулей расширения ПРМ | до 2 шт. ПРМ-1 ПРМ-2 |
| Подключение модулей расширения Мх110 | до 5 шт. МВ110-8Д МВ110-8А МУ110-16Р МУ110-32Р МУ110-6У |
| Конфигурирование | OwenConfigurator |
| Интерфейсы конфигурирования | microUSB, Ethernet |
| Дискретные входы DI | |
| Количество | 8 |
| Подключаемые входные устройства | коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п. датчики типа «сухой контакт» датчики с выходом: push-pull, n-p-n, p-n-p |
| Номинальное напряжение питания | =24 В |
| Гальваническая развязка | групповая, по 4 входа |
| Электрическая прочности изоляции | 510 В |
| Аналоговые входы AI | |
| Количество | 4 |
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
| Период обновления значений всех каналов, не более | 1 мс |
| Гальваническая развязка | отсутствует |
| Дискретные выходы DO | |
| Количество | 8 |
| Тип | релейные нормально-разомкнутые (Р) |
| Допустимый ток нагрузки, не более | |
| Релейные (Р) | 5 А при напряжении не более 250 В переменного тока, cosφ > 0,95 3 А при напряжении не более 30 В постоянного тока |
| Транзиторные (КТ) | 0,5 А при напряжении не более 40 В постоянного тока |
| Гальваническая развязка | |
| Релейные (Р) | индивидуальная |
| Транзиторные (КТ) | отсутствует |
| Электрическая плотность изоляции | |
| Релейные (Р) | 2300 В |
| Транзиторные (КТ) | - |
| Аналоговые выходы AO | |
| Количество | 3 |
| Тип аналогового выхода | универсальный: 4...20 А/0...10 В |
| Разрядность ЦАП | 12 бит |
| Гальваническая развязка | индивидуальная |
| Электрическая прочность изоляции | 510 В |
| Коммуникационные интерфейсы | |
| Ethernet | |
| Количество портов | 1 |
| Поддерживаемые протоколы | Modbus TCP |
| Режим работы | Master/Slave |
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Micro USB | |
| Количество портов | 1 |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
Программное обеспечение: проверьте назначение и совместимость версии.
