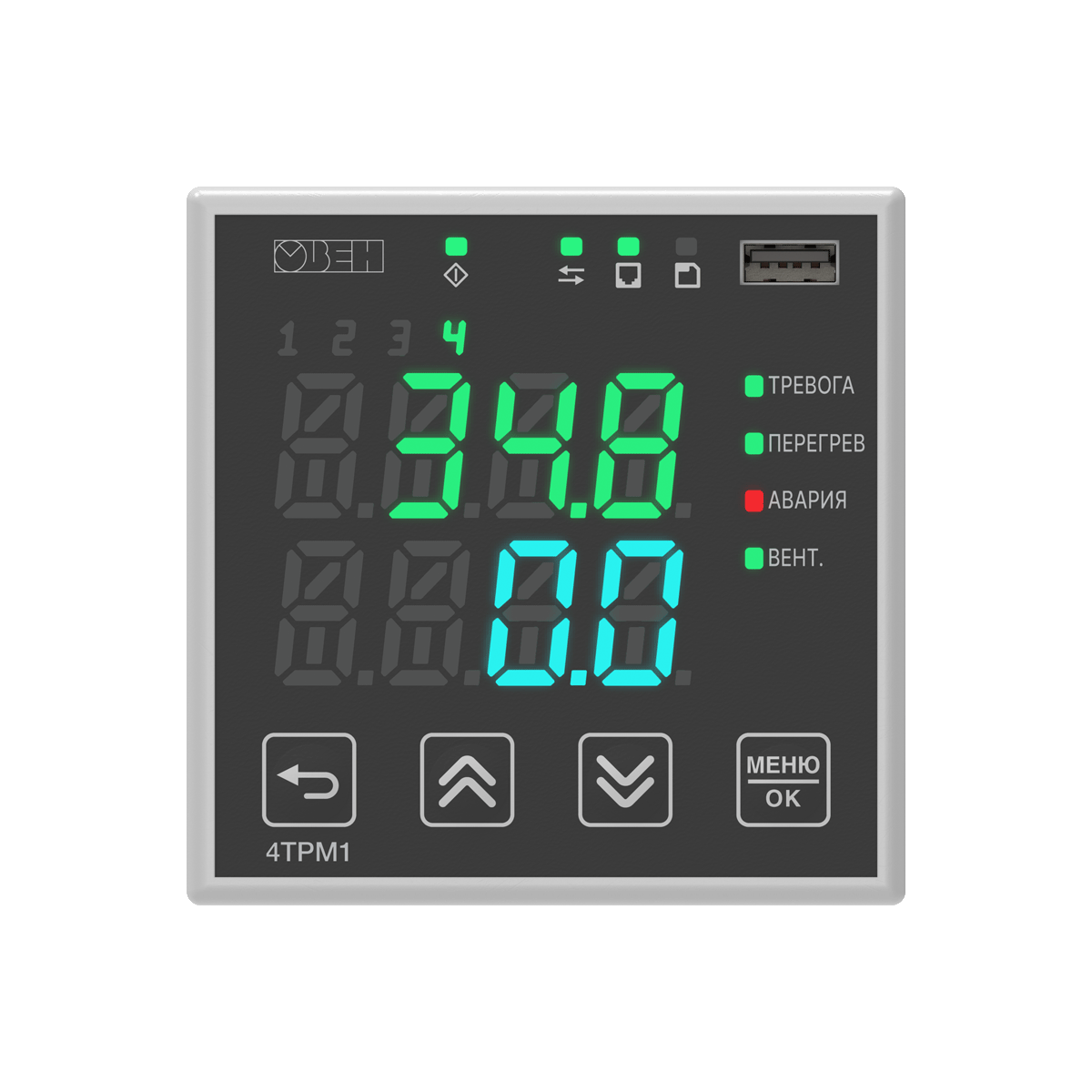

ОВЕН 4ТРМ1-ТР контролирует температуру по четырём датчикам и защищает сухой трансформатор от перегрева. По заданным порогам регулятор переключает вентиляторы охлаждения и меняет цвет индикации, показывая приближение к аварийному режиму. Измерения записываются во внутренний архив и передаются через Ethernet или RS-485, включая удалённый мониторинг в OwenCloud.
Уточните тип установленных температурных датчиков и схему включения охлаждения. Для 4ТРМ1-ТР указаны Pt100, 100М и 100П, а управление вентиляторами выполняется через релейные выходы при достижении уставок. Эти условия нужно согласовать с оборудованием трансформатора.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Пределы допускаемой основной приведенной погрешности измерений, не более.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| Щитовой Щ1 | 100×100×53 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц =21,6…48 В (номинальное 24 В) |
| Потребляемая мощность, не более | 15 ВА |
| Коммуникационные интерфейсы | |

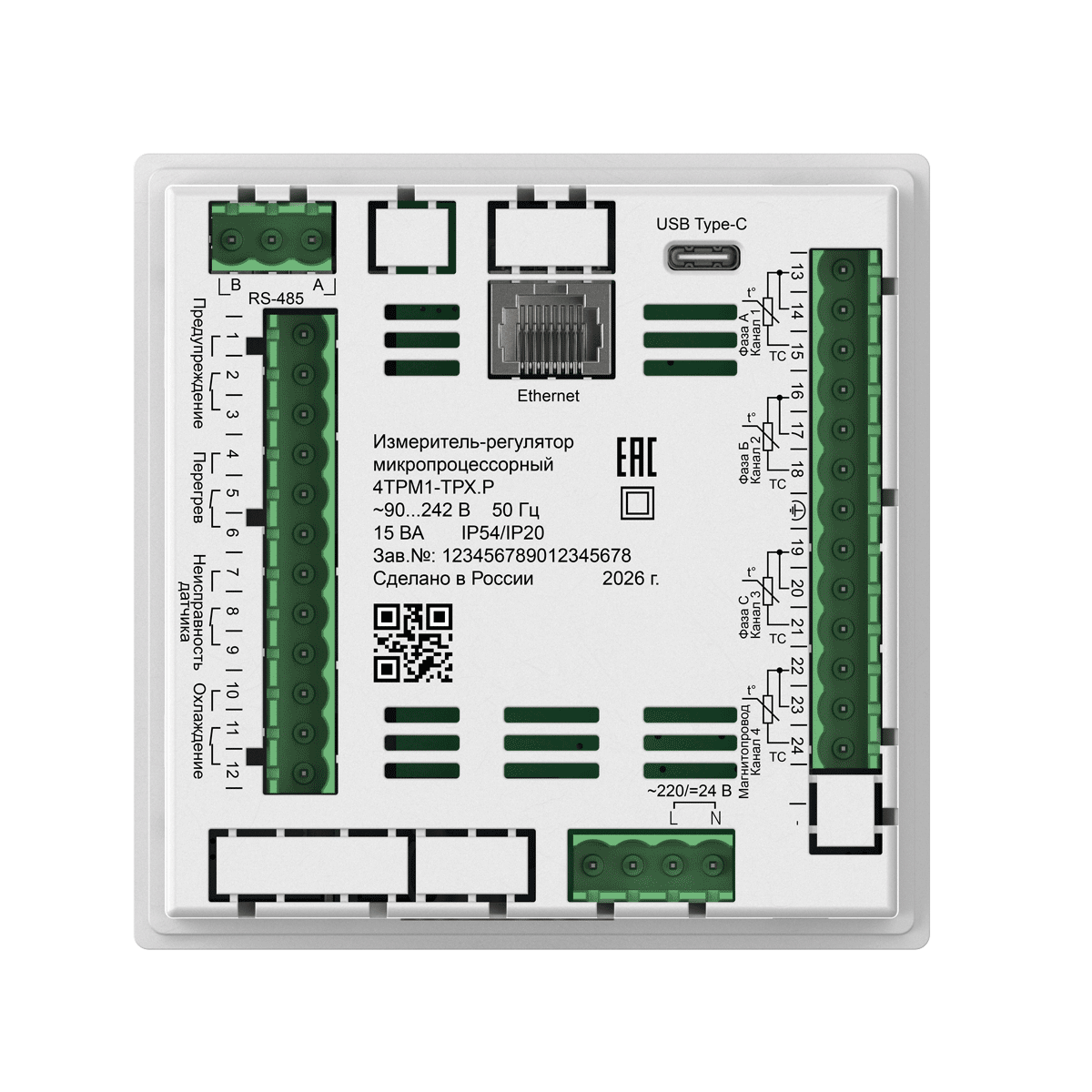

| Количество портов | 1 × RS-485 1 × USB Type-C 1 × Ethernet |
| Поддерживаемые протоколы | Modbus TCP Modbus RTU Modbus ASCII |
| Входы | |
| Количество | 4 × AI Pt100, 100М, 100П |
| Время опроса входа, не более | 0,3 с |
| Подключаемые сигналы | Термосопротивления |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % |
| Выходы | |
| Количество | 4 × DO |
| Тип выхода | |
| Р | Электромагнитное реле 4 А, ~250 В cos φ > 0.4 3 А, ="30 В |
| Эксплуатация | |
| Рабочая температура | -40…+55 ⁰С |
| Гарантия | 5 лет |
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
| ТСМ (100М) W100 =" 1.428 | -180…+200 |
| ТСП (Pt100) W100 ="1.385 | -200…+850 |
| ТСП (100П) W100 =" 1.391 | -200…+850 |
