Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН 2ТРМ1 выполняет измерение и регулирование по двум независимым каналам. Каналы могут действовать раздельно или совместно: прибор вычисляет среднее значение либо разность двух показаний и использует результат в алгоритме управления. Разные типы датчиков позволяют одновременно контролировать, например, температуру и давление, а RS-485 передаёт параметры в диспетчерскую сеть.
Определите, нужно ли независимо управлять двумя процессами или использовать среднее значение либо разность показаний. Второй вход позволяет реализовать эти вычисления, поэтому схему работы каналов стоит задать до выбора датчиков и настройки регулятора.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания; Частота напряжения питания; Напряжение встроенного источника питания нормирующих преобразователей.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Типы входных датчиков и сигналов.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Типы выходных устройств.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | |||
| Напряжение питания | ~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

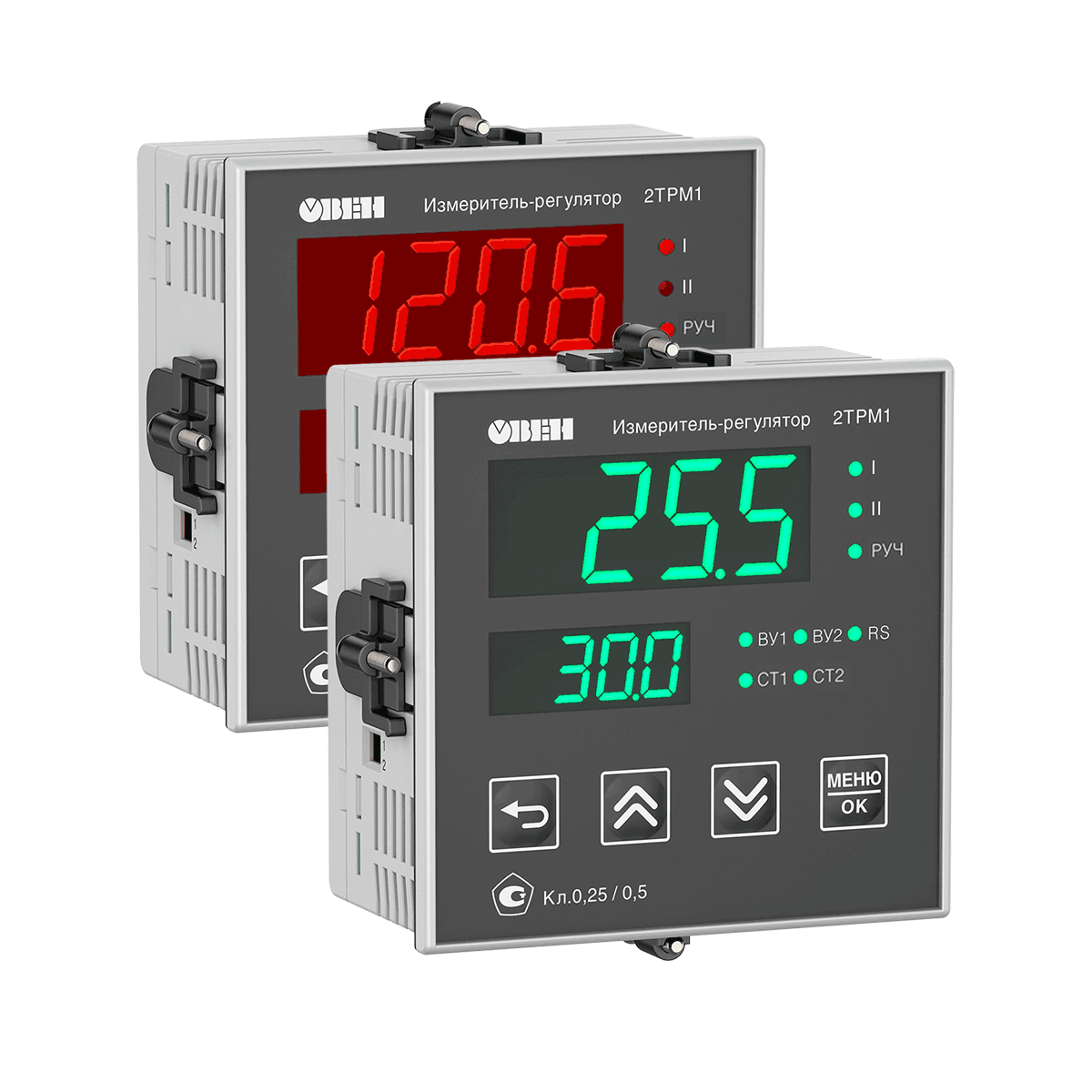

| Щитовой Щ1 | 96×96×53, IP54* | |||

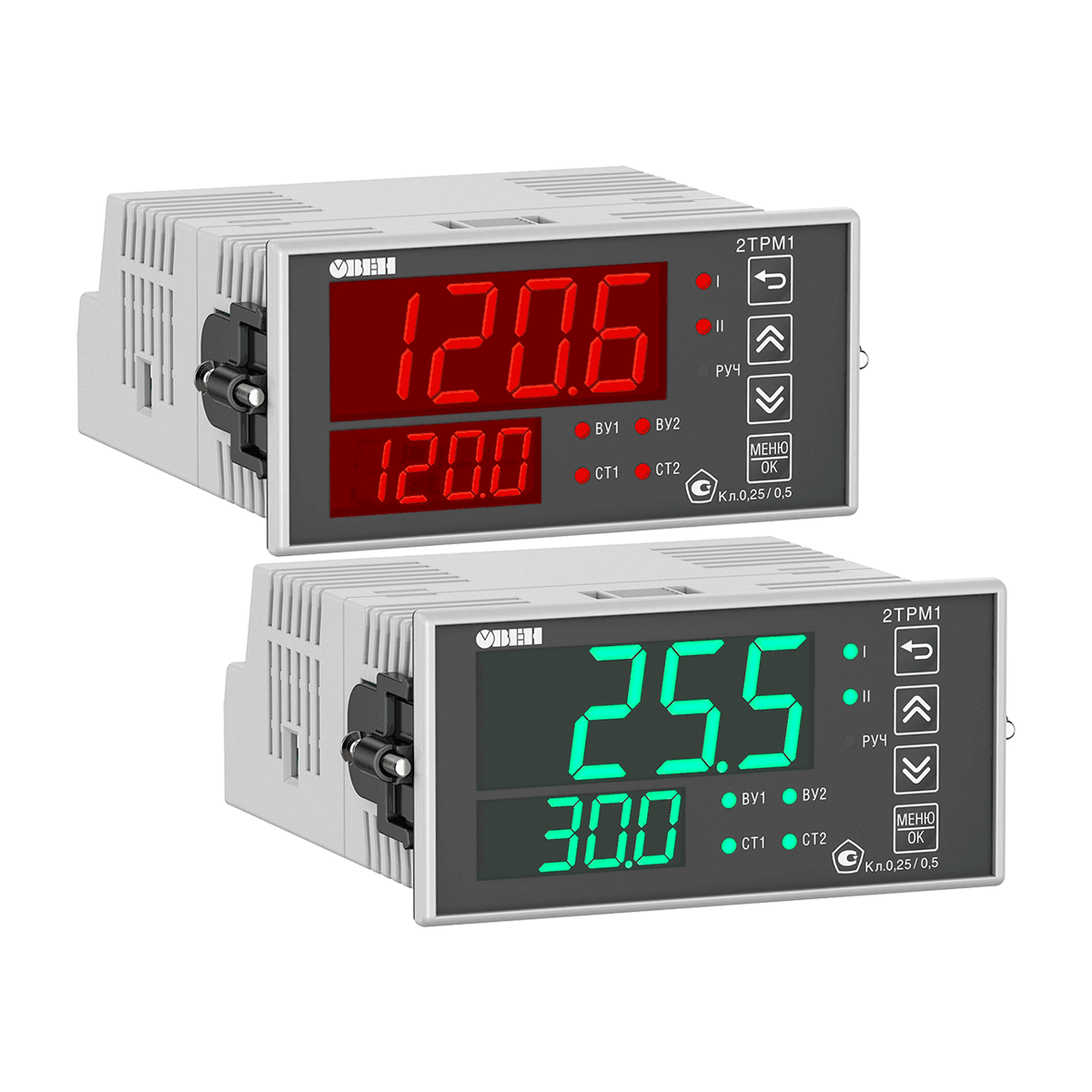

| Щитовой Щ2 | 96×48×100, IP54* | |||

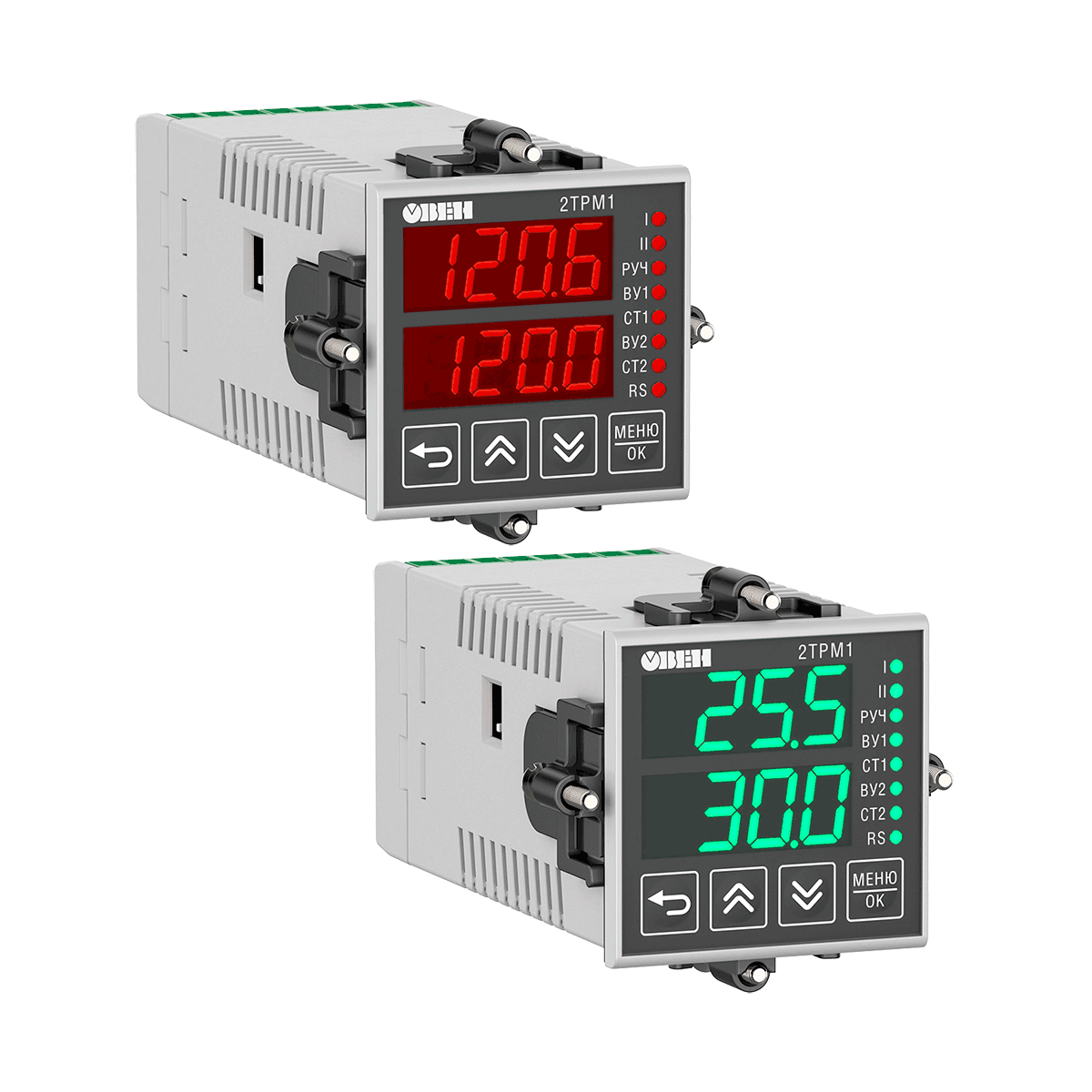

| Щитовой Щ5 | 48×48×103, IP54* | |||
| Настенный Н | 110×129×69, IP66** | |||

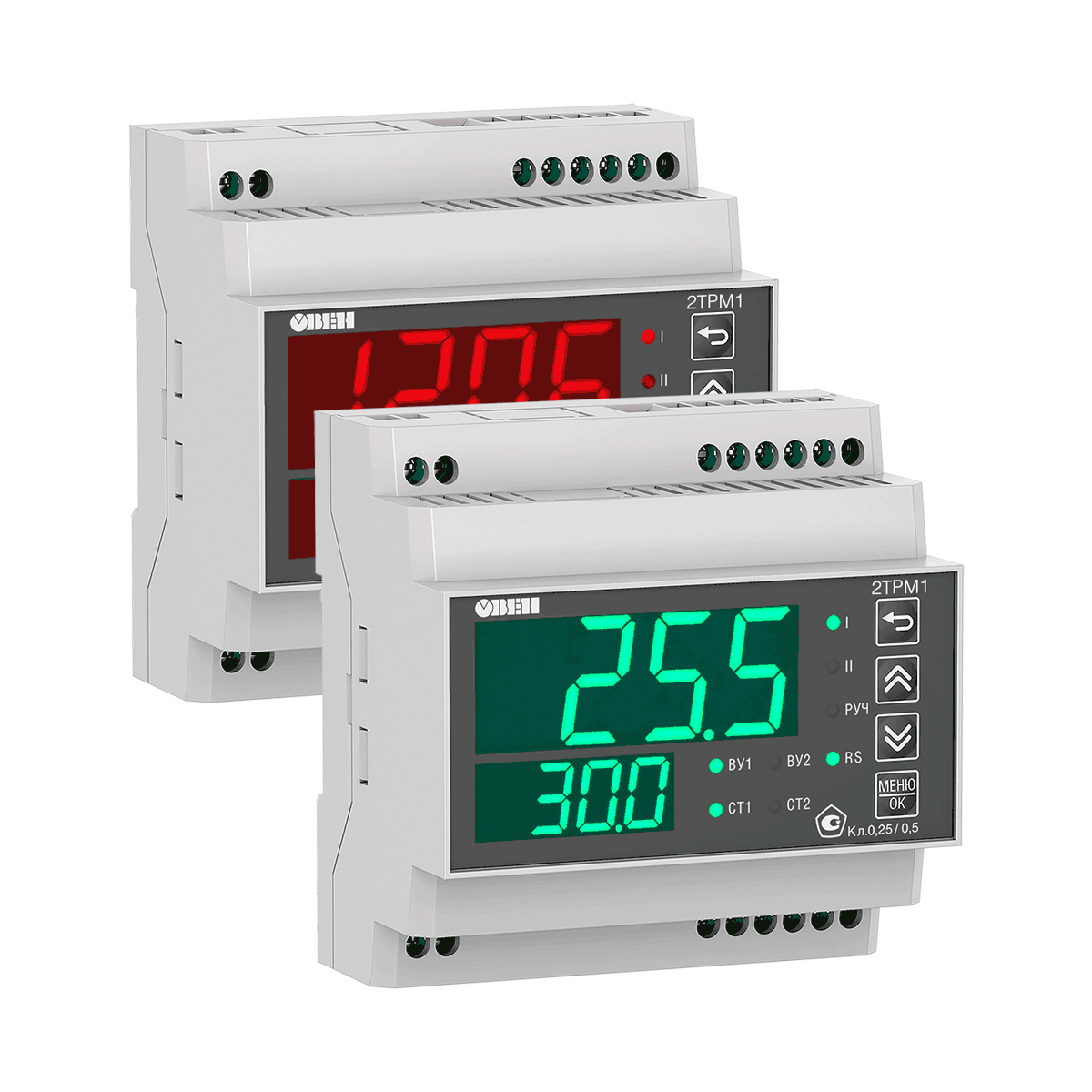

| DIN-реечный | 88×90×59, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
| Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность | |
| Термопреобразователи сопротивления | ||||
| C 50 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 50 C | ТСМ (50М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 50 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 50 P | ТСП (50П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| C100 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 100C | ТСМ (100М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P100 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 100P | ТСП (100П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 100n | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C500 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 500C | ТСМ (500М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P500 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 500P | ТСП (500П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 500n | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 1.0 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 1.0 C | ТСМ (1000М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 1.0 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 1.0 P | ТСП (1000П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 1.0 n | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 53 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С | |
| Термоэлектрические преобразователи | ||||
| tC. L | термопара ТХК (L) | –200…+800 °С | 0,1 °С | |
| tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С | |
| tC. n | термопара ТНН (N) | –200…+1300 °С | 0,2 °С | |
| tC.HA | термопара ТХА (K) | –200…+1300 °С | 0,2 °С | |
| tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С | |
| tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С | |
| tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С | |
| tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С | |
| tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С | |
| tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С | |
| tC. t | термопара ТМК (Т) | –200…+400 °С | 0,1 °С | |
| tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С | |
| tC. E | ТХКн (Е) | –200…+900 °С | 0,1 °С | |
| Пирометры | ||||
| Plr.1 | Пирометр РК-15 | +400…+1500 °С | 0,1 °С | |
| Plr.2 | Пирометр РК-20 | +600…+2000 °С | 0,1 °С | |
| Plr.3 | Пирометр РС-20 | +900…+2000 °С | 0,1 °С | |
| Plr.4 | Пирометр РС-25 | +1200…+2500 °С | 0,1 °С | |
| Унифицированные сигналы | ||||
| i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА | |
| i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА | |
| i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА | |
| U -5.5 | напряжение –50…+50 мВ | 0…100 % | 0,01 мВ | |
| U 0.1 | напряжение 0…1 В | 0…100 % | 0,1 мВ | |
| U 0.10 | напряжение 0…10 В | 0…100 % | 0,1 мВ | |
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
