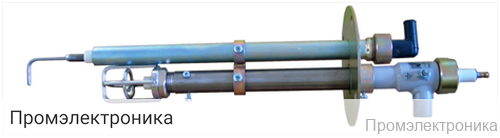

ЗЗУ-9 - запально-защитное устройство

Техническое описание ЗЗУ-9

ЗЗУ-9 — это современное запально-защитное устройство, предназначенное для автоматизации процессов розжига и контроля наличия пламени в промышленных газовых установках. Устройство обеспечивает надежную и безопасную эксплуатацию оборудования, предотвращая аварийные ситуации, связанные с отсутствием или затуханием пламени.

Основной принцип работы ЗЗУ-9 основан на раздельном контроле наличия запального и основного факела. Для этого используются различные типы датчиков:

Ионизационный датчик для контроля запального факела
Фотодатчик ФД-02 (для модификации ЗЗУ-4), ФДС (для ЗЗУ-10) или контрольный электрод КЭ (для ЗЗУ-9) для контроля основного факела

Устройство отличается высокой скоростью срабатывания и точностью определения наличия пламени, что позволяет минимизировать риски и повысить общую безопасность технологического процесса.

Ключевые технические характеристики ЗЗУ-9:

Питание: ~220 В, 50 Гц
Длина погружной части запальника: 350, 500, 700, 1000 мм
Рабочее давление газа: от 0,01 до 2,5 кг/см²
Максимальный расход газа: не более 8 кг/ч
Длина факела при нормальном режиме горения: не менее 800 мм
Время срабатывания устройства контроля факела: не более 2 секунд
Гарантийный срок эксплуатации: 12 месяцев

ЗЗУ-9 поставляется в комплекте с необходимыми элементами для монтажа и эксплуатации:

Клапан электромагнитный ВН-1/2 Н-4 (1 шт.)
Электрозапальник (ЭЗ, 1 шт.)
Импульсный высоковольтный преобразователь (ИВН, 1 шт.)
ЛУЧ-КЭ (2 шт.)
Контрольный электрод (КЭ, 1 шт.)
Клапан электромагнитный газовый (КЭГ, 1 шт.)

Благодаря продуманной конструкции и использованию современных компонентов, ЗЗУ-9 обеспечивает стабильную работу в различных условиях эксплуатации. Устройство легко интегрируется в существующие системы автоматизации и может использоваться на объектах с повышенными требованиями к безопасности.

ЗЗУ-9 — это оптимальное решение для предприятий, стремящихся повысить надежность и безопасность газовых технологических процессов.
