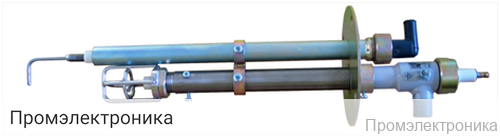

ЗЗУ-10 - запально-защитное устройство

Техническое описание ЗЗУ-10

ЗЗУ-10 — это современное запально-защитное устройство, предназначенное для автоматизации процессов розжига и контроля наличия пламени в промышленных газовых установках. Устройство обеспечивает надежную и безопасную эксплуатацию оборудования, предотвращая аварийные ситуации, связанные с отсутствием или затуханием пламени.

Основной принцип работы ЗЗУ-10 основан на раздельном контроле наличия запального и основного факела. Для этого используются ионизационный датчик для запального факела и фотодатчик ФДС (или ФД-02 для других модификаций) для основного факела. Такая схема позволяет повысить точность и надежность контроля, а также своевременно реагировать на любые отклонения в работе горелочного оборудования.

Ключевые характеристики ЗЗУ-10:

Питание устройства осуществляется от сети переменного тока с напряжением ~220 В и частотой 50 Гц.
Длина погружной части запальника может составлять 350, 500, 700 или 1000 мм, что позволяет подобрать оптимальный вариант для различных условий эксплуатации.
Рабочее давление газа находится в диапазоне от 0,01 до 2,5 кг/см², что обеспечивает универсальность применения устройства.
Максимальный расход газа не превышает 8 кг/ч, что способствует экономичности работы оборудования.
Длина факела при нормальном режиме горения составляет не менее 800 мм, что гарантирует стабильность процесса розжига.
Время срабатывания устройства контроля факела — не более 2 секунд, что обеспечивает оперативное реагирование на изменение состояния пламени.

ЗЗУ-10 комплектуется всеми необходимыми элементами для полноценной работы:

Электромагнитный клапан ВН-1/2 Н-4
ЭЗ (электрозапальник)
ИВН (индикатор высокого напряжения)
КЭГ (контрольный электрод газовый)
ЛУЧ-КЭ (устройство контроля пламени)
ФДС-01 (фотодатчик пламени)

Благодаря продуманной конструкции и использованию современных компонентов, ЗЗУ-10 отличается высокой надежностью, простотой монтажа и обслуживания. Устройство поставляется с гарантией 12 месяцев, что подтверждает его качество и долговечность. ЗЗУ-10 — оптимальное решение для автоматизации и повышения безопасности газовых горелочных систем на промышленных объектах.
