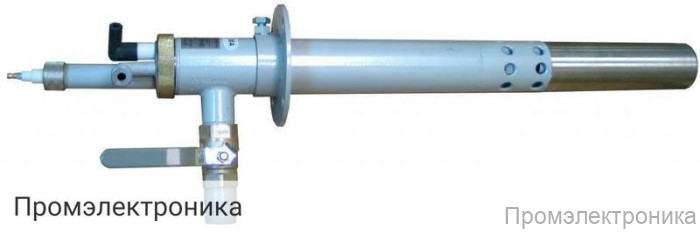

ЗСУ-ПИ-60-IP - запально-защитное устройство инжекционное

Техническое описание ЗСУ-ПИ-60-IP

ЗСУ-ПИ-60-IP — это современное запально-защитное устройство инжекционного типа, предназначенное для автоматизации и повышения безопасности процессов розжига и контроля пламени в промышленных газовых горелках. Устройство обеспечивает надежный запуск и стабильную работу запальных и основных горелок, а также оперативное реагирование на отсутствие пламени, предотвращая аварийные ситуации.

Варианты исполнения:

• Контроль пламени запальной горелки с помощью ионизационного датчика.
• Раздельный контроль пламени запальной горелки (ионизационный датчик) и основной горелки (фотодатчик ФД-02, ФД-05ГМ).
• Раздельный контроль пламени обеих горелок с автоматическим управлением процессом розжига.
• Контроль пламени с использованием сигнализирующего фотодатчика (ФДС).
• Контроль пламени с применением устройства селективного контроля факела (ФДСА-02, ФДСА-03, ФДСА-03М).

Основные технические характеристики:

• Диапазон рабочего давления природного газа или пропан-бутановой смеси: 5–100 кПа (0,05–1 кг/см²).
• Номинальный перепад давления воздуха: 50–100 Па.
• Максимальное противодавление в топке: 500 Па.
• Диаметр подводящего трубопровода воздуха: 25–50 мм.
• Время воспламенения факела запальника: не более 10 секунд.
• Максимальный расход газа на запальник: 10 м³/ч.
• Максимальная тепловая мощность при работе на природном газе: 110 кВт.
• Запаздывание выходного сигнала сигнализатора: не более 2 секунд.
• Допустимая температура рабочего торца запальника: до 1173 К (900°C).
• Длина погружаемой части запальника: 250 мм, 500–5000 мм (шаг 500 мм).
• Длина активной части пламени при давлении газа 40 кПа: 1 м.

Комплектация устройства:

• Запальник с фланцем, встроенным ионизационным датчиком и высоковольтным электродом.
• Источник высокого напряжения ИВН-ТР.
• Электромагнитный клапан ВН-1/2 Н-4.
• Фотодатчики пламени основной горелки (ФД-02, ФД-05ГМ или УСКФ-И).
• Сигнализатор горения ЛУЧ-1АМ или ЛУЧ-1АМ-2К.
• Газовый фильтр ФН.
• Газовый шланг (наружный/внутренний 1/2").
• ЗИП (прокладки, сопла).
• Блок розжига запальника БРЗ-04-М1 или БРЗ-04М1-2К.
• Руководство по эксплуатации и паспорт.

ЗСУ-ПИ-60-IP отличается высокой надежностью, простотой монтажа и обслуживания, а также возможностью адаптации под различные типы горелочного оборудования. Устройство обеспечивает эффективную защиту и автоматизацию процессов розжига, что делает его оптимальным выбором для промышленных предприятий.
