ЗСУ-ПИ-45-1045 IP 65 - запально-защитное устройство инжекционное

Техническое описание ЗСУ-ПИ-45-1045 IP 65

ЗСУ-ПИ-45-1045 IP 65 — это современное запально-защитное устройство инжекционного типа, предназначенное для автоматизации процессов розжига и контроля пламени в промышленных газовых горелках. Устройство обеспечивает надежную и безопасную эксплуатацию оборудования, работая с природным газом или пропан-бутановой смесью. Благодаря высокой степени защиты корпуса IP 65, ЗСУ-ПИ-45-1045 может использоваться в условиях повышенной влажности и запыленности.

Данное устройство выпускается в нескольких исполнениях, что позволяет подобрать оптимальную конфигурацию под конкретные задачи:

• Контроль пламени запальной горелки с помощью ионизационного датчика
• Раздельный контроль пламени запальной и основной горелки с использованием ионизационного датчика и фотодатчика
• Автоматическое управление процессом розжига с раздельным контролем пламени
• Использование сигнализирующих фотодатчиков и устройств селективного контроля факела

Основные технические характеристики:

• Диапазон рабочего давления газа: 5 – 100 кПа (0,05-1 кг/см²)
• Номинальный перепад давления воздуха: 50 – 100 Па
• Максимальное противодавление в топке: 500 Па
• Диаметр подводящего трубопровода воздуха: 25-50 мм
• Время воспламенения факела: не более 10 секунд
• Максимальный расход газа на запальник: 10 м³/ч
• Тепловая мощность при работе на природном газе: до 110 кВт
• Запаздывание выходного сигнала о наличии пламени: не более 2 секунд
• Допустимая температура рабочего торца запальника: до 900°C (1173 К)
• Длина погружаемой части запальника: от 250 до 5000 мм (шаг 500 мм)
• Длина активной части пламени: 1 м при давлении газа 40 кПа

Комплектация устройства включает все необходимые элементы для монтажа и эксплуатации:

• Запальник с фланцем, ионизационным датчиком и высоковольтным электродом
• Источник высокого напряжения

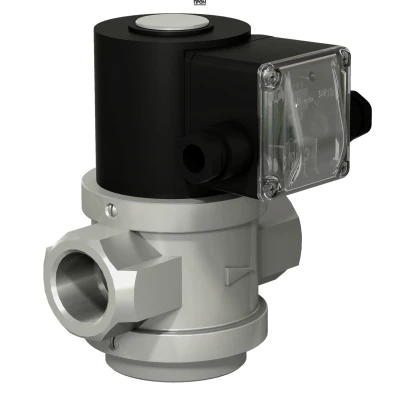

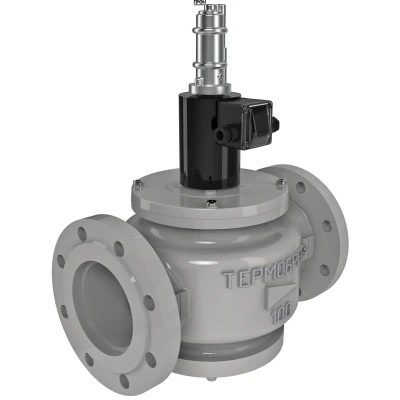

• Электромагнитный клапан
• Фотодатчики пламени основной горелки
• Сигнализатор горения
• Газовый фильтр
• Газовые шланги
• ЗИП (прокладки, сопла)
• Блок розжига запальника
• Руководство по эксплуатации и паспорт

ЗСУ-ПИ-45-1045 IP 65 — это надежное решение для автоматизации и повышения безопасности газовых горелок в промышленности, отличающееся универсальностью, простотой монтажа и обслуживания, а также длительным сроком службы.
