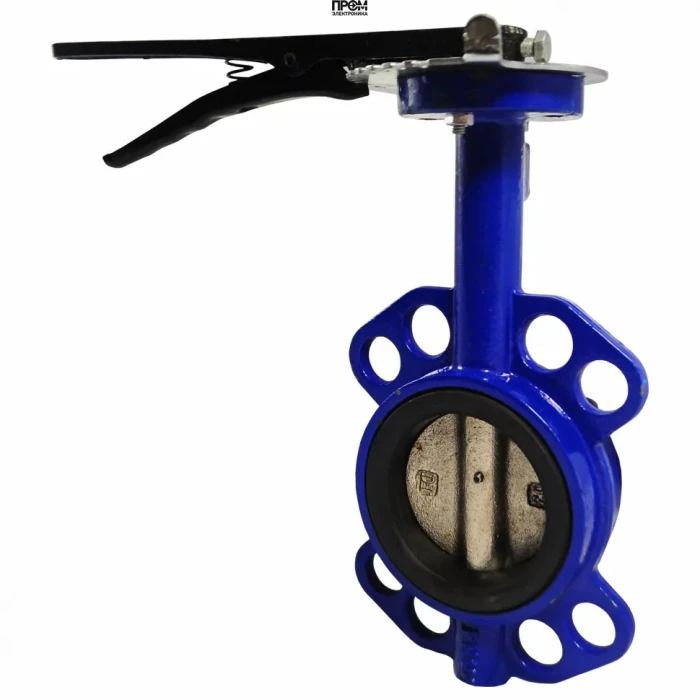

Затвор дисковый поворотный Ду 50 Ру16 межфланцевый — арт. 8501

Модель 8501 — межфланцевый дисковый затвор диаметром Ду 50, рассчитанный на номинальное давление Ру16 (1,6 МПа). Предназначен для эксплуатации в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения, а также для управления потоками воздуха и неагрессивных жидких сред. Конструкция обеспечивает надежную и долговечную работу при температуре рабочей среды до 120 °C и в широком диапазоне окружающих температур от −30 до +50 °C.

Конструкция и материалы

• Корпус, крышка и маховик: чугун серый СЧ25 — высокая прочность и устойчивость к нагрузкам.
• Диск: никелированный высокопрочный чугун ВЧ40 — улучшенная коррозионная стойкость и износоустойчивость рабочей поверхности.
• Шток: конструкционная сталь Ст20 — надежное передача крутящего момента и долговечность узла управления.
• Уплотнительная манжета: синтетический каучук EPDM — герметичное перекрытие потока и стойкость к температурным колебаниям.
• Ручка: окрашенная чугун серый СЧ25 — удобство эксплуатации и защита от механических повреждений.

Технические характеристики

• Артикул: 8501
• Условный проход: Ду 50
• Номинальное давление: PN 1,6 МПа (16 кгс/см²)
• Рабочая среда: вода, воздух, неагрессивные жидкие среды
• Температура рабочей среды: до +120 °C
• Температура окружающей среды: от −30 °C до +50 °C
• Класс герметичности: «А» по ГОСТ 9544-93
• Тип присоединения: межфланцевый

Преимущества модели 8501

• Высокая герметичность и эксплуатационная надежность благодаря уплотнению EPDM и качественным материалам диска и штока.
• Устойчивость к коррозии и повышенной механической нагрузке за счет никелевого покрытия диска и прочного корпуса из СЧ25.
• Универсальность применения в системах теплоснабжения и водопровода при рабочих температурах до 120 °C.
• Простая монтажная схема межфланцевого присоединения обеспечивает быструю установку и замену в трубопроводе.
