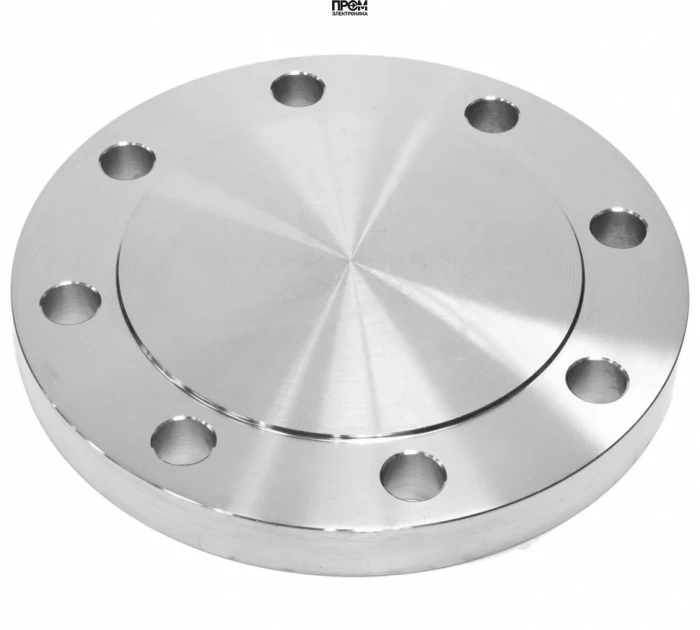

Заглушка фланцевая АТК 24.200.02-90 80/16 ГОСТ 12836-67, арт. 224001072

Фланцевая заглушка Ду80 Ру16 (АТК 24.200.02-90) — специализированное решение для герметичного перекрытия трубопроводов и закрытия концевых срезов технологического оборудования. Изготовлена в соответствии со стандартом ГОСТ 12836-67 и рассчитана на эксплуатацию при рабочем давлении до 1,6 МПа (16 атм).

Ключевые характеристики

• Условный проход: DN 80
• Условное давление: PN 16 (1,6 МПа)
• Стандарт: АТК 24.200.02-90, ГОСТ 12836-67
• Конструкция: круглый диск с фланцевым креплением
• Присоединение: болтовое с установкой уплотнительной прокладки
• Материал: углеродистая сталь (по ГОСТ); возможное антикоррозионное покрытие
• Рабочие среды: вода, пар, газ, нефтепродукты и совместимые среды
• Артикул: 224001072

Описание конструкции и монтажа

Заглушка представляет собой монолитный круглый диск с кромкой под фланцевое соединение, обеспечивающий равномерное распределение нагрузки по фланцу и уплотнителю. Крепление осуществляется болтовым соединением через стандартные отверстия фланца; перед установкой обязательна установка уплотнительной прокладки, соответствующей материалу рабочей среды и температурному режиму. Конструкция обеспечивает простоту монтажа и демонтажа при проведении ремонтных и пусконаладочных работ.

Применение и эксплуатационные преимущества

Используется для временного или постоянного закрытия трубопроводов, резервуаров и технологического оборудования. Подходит для систем водоснабжения, теплоснабжения, газо- и нефтепроводов, а также для промышленных технологических линий. Обеспечивает надежную герметичность и прочность при рабочих давлениях до 16 атм, стойкость к механическим нагрузкам и воздействию рабочих сред при соблюдении требований совместимости материалов.

Соответствие требованиям

Изготовление и размеры заглушки соответствуют требованиям АТК 24.200.02-90 и ГОСТ 12836-67, что гарантирует взаимозаменяемость и соответствие нормативным допускам при проектировании и эксплуатации трубопроводных систем.
