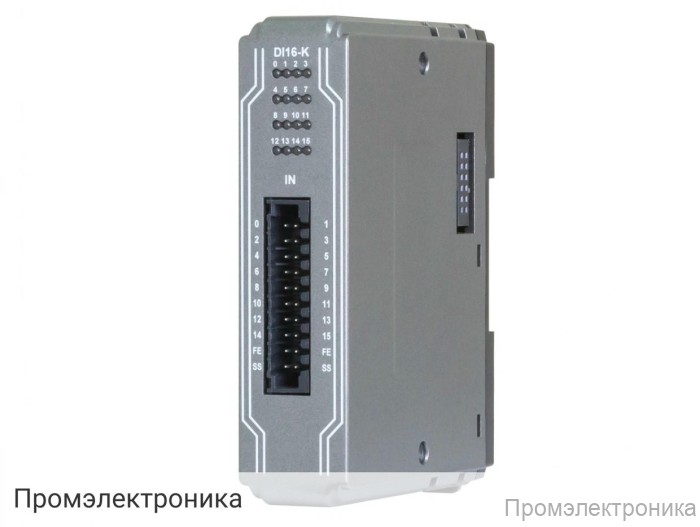

Weintek iR-DI16-K - модуль ввода-вывода

Техническое описание Weintek iR-DI16-K

Weintek iR-DI16-K — это современный модуль ввода-вывода, предназначенный для интеграции в промышленные системы автоматизации. Устройство обеспечивает надежный сбор дискретных сигналов и отличается высокой скоростью отклика, что делает его отличным выбором для построения гибких и масштабируемых систем управления.

Модуль оснащен 16 дискретными входами с поддержкой как NPN, так и PNP транзисторных схем подключения. Это позволяет использовать его в различных конфигурациях и с широким спектром промышленного оборудования. Каждый вход снабжен индикатором состояния — красным светодиодом, что облегчает диагностику и обслуживание системы.

Основные характеристики точек входа:

Количество входов: 16 (тип транзистор NPN или PNP)
Диапазон напряжения входов: низкий уровень — менее 0~5VDC, высокий уровень — 15~28VDC
Время переключения: OFF→ON — 5 мс, ON→OFF — 1 мс
Входное сопротивление: 5,6 кОм
Индикаторы: красный светодиод состояния входа

Общие характеристики:

Материал корпуса: пластик
Габариты: 27×109×81 мм
Вес (нетто): около 0,12 кг
Крепление: на DIN-рейку 35 мм
Степень защиты: IP20
Температура хранения: от -20 до +70 °C
Рабочая температура: от 0 до +55 °C
Рабочая влажность: 10%~90% (без конденсата)
Устойчивость к вибрации: соответствует EN 60068-2-6 / EN 60068-2-27
Тип соединения: кабель AWG 26-12

Питание и энергопотребление:

Питание: от коммуникатора 24VDC
Потребление: 83 мА при 5VDC

Сертификация и электромагнитная устойчивость:

EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

Модуль Weintek iR-DI16-K идеально подходит для использования в промышленных условиях, где требуется высокая надежность, простота монтажа и гибкость интеграции. Благодаря компактным размерам и удобному креплению на DIN-рейку, устройство легко внедряется в существующие шкафы управления и распределительные панели. Высокий уровень электромагнитной совместимости и широкий диапазон рабочих температур обеспечивают стабильную работу даже в сложных производственных средах.
