Weintek iR-AQ04-VI - аналоговый модуль ввода-вывода

Weintek iR-AQ04-VI — аналоговый модуль ввода-вывода

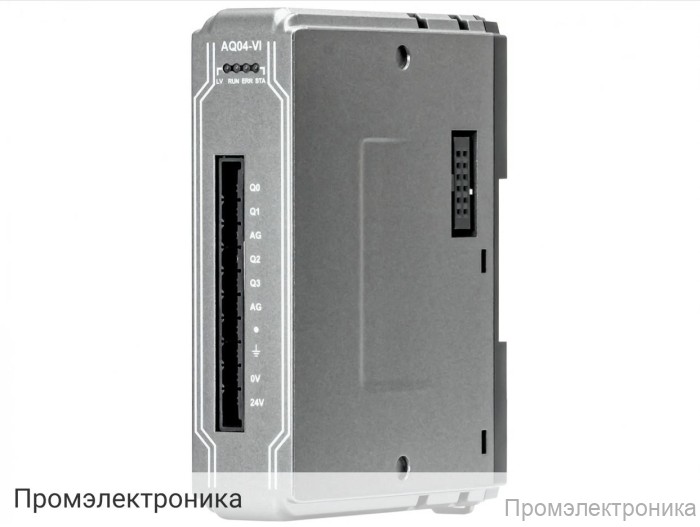

Weintek iR-AQ04-VI — это современный аналоговый модуль вывода, предназначенный для интеграции в промышленные системы автоматизации. Устройство обеспечивает высокую точность и надежность передачи аналоговых сигналов, что делает его отличным выбором для управления различными исполнительными механизмами и технологическими процессами.

Основные особенности и преимущества:

4 аналоговых выхода (AO) с поддержкой различных типов сигналов:
-10~10V, -5~5V, 1~5V, -20~20mA, 4~20mA.
Высокая точность преобразования:
- Погрешность составляет всего ±0,2% от полной шкалы при 25°C и ±0,3% при температуре от 0° до 55°C.
Быстрое время преобразования:
- 1,6 мс для 4 каналов, 1,3 мс для 3 каналов, 1 мс для 2 каналов, 700 мкс для 1 канала.
Разрядность выходов:
- 12 бит для диапазонов ±10V и ±20mA, 11 бит для ±5V и 4~20mA, 10 бит для 1~5V.
Изоляция между аналоговой и цифровой частью — 500 VDC, что обеспечивает дополнительную защиту оборудования.
Встроенная диагностика:
- Контроль напряжения питания и отслеживание разрыва цепи.
Входное сопротивление:
- ≥ 1 кОм для напряжения, ≤ 500 Ом для тока.

Конструктивные особенности:

Компактные размеры: 27 x 109 x 81 мм, что позволяет легко интегрировать модуль в шкафы управления.
Легкий вес — около 0,12 кг.
Корпус выполнен из прочного пластика с защитным покрытием печатной платы.
Удобное крепление на DIN-рейку 35 мм.

Условия эксплуатации:

Степень защиты — IP20.
Диапазон рабочих температур: 0 ~ +55°C, влажность — 10%~90% без конденсата.
Температура хранения: -20 ~ +70°C.
Устойчивость к вибрации соответствует стандартам EN 60068-2-6 и EN 60068-2-27.
Подключение осуществляется кабелем AWG 24-16.

Питание и сертификация:

Питание от коммуникатора 24VDC, потребление — 65mA@5VDC.
Соответствие стандартам электромагнитной совместимости: EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2.

Weintek iR-AQ04-VI — это надежное решение для расширения функциональности промышленных систем, обеспечивающее стабильную работу и высокую точность аналоговых выходов в различных условиях эксплуатации.
