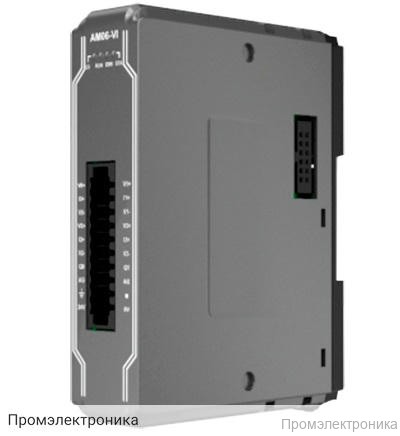

Weintek iR-AM06-VI - аналоговый модуль ввода-вывода Weintek iR-AM06-VI

Техническое описание Weintek iR-AM06-VI

Weintek iR-AM06-VI — это многофункциональный аналоговый модуль ввода-вывода, предназначенный для интеграции в промышленные системы автоматизации. Модуль обеспечивает высокую точность измерения и управления аналоговыми сигналами, что делает его отличным выбором для задач сбора данных, управления технологическими процессами и мониторинга оборудования.

Основные возможности:

4 аналоговых входа (AI) и 2 аналоговых выхода (AO), что позволяет одновременно работать с несколькими каналами.
Поддержка различных типов сигналов: унифицированные сигналы напряжения (-10~10V, -5~5V, 1~5V) и тока (-20~20mA, 4~20mA).
Высокая разрядность входов (до 16 бит) и выходов (до 12 бит), что обеспечивает точность преобразования аналоговых сигналов.
Быстрое время преобразования: 2 мс на канал для входов и от 700 мкс до 1,6 мс для выходов в зависимости от количества используемых каналов.
Гальваническая изоляция между аналоговой и цифровой частью (500 VDC), что повышает надежность и защищает оборудование от помех.
Встроенные функции диагностики: контроль напряжения питания, отслеживание разрыва цепи (для 1~5V и 4~20mA), обнаружение переполнения и недополнения сигнала.
Минимальная погрешность: ±0,2% от полной шкалы при 25°C и ±0,3% при температуре от 0° до 55°C.

Конструктивные особенности:

Компактные размеры: 27 x 109 x 81 мм, что облегчает монтаж в шкафах управления.
Корпус из прочного пластика с защитным покрытием печатной платы для дополнительной надежности.
Установка на стандартную DIN-рейку 35 мм.
Небольшой вес — около 0,12 кг.

Условия эксплуатации:

Степень защиты корпуса — IP20.
Рабочая температура: от 0 до +55°C, влажность — 10%~90% без конденсата.
Температура хранения: от -20 до +70°C.
Устойчивость к вибрации соответствует стандартам EN 60068-2-6 и EN 60068-2-27.
Подключение кабелем AWG 28-16.

Питание и сертификация:

Питание осуществляется от коммуникатора 24VDC, потребление — 70mA@5VDC.
Соответствие стандартам электромагнитной совместимости: EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2.

Weintek iR-AM06-VI — это надежное и универсальное решение для построения современных систем автоматизации, обеспечивающее стабильную работу и высокую точность обработки аналоговых сигналов.
