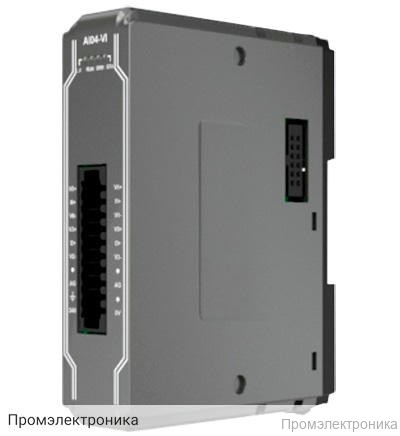

Weintek iR-AI04-VI - аналоговый модуль ввода-вывода

Техническое описание Weintek iR-AI04-VI

Weintek iR-AI04-VI — это высокотехнологичный аналоговый модуль ввода, предназначенный для интеграции в промышленные системы автоматизации. Устройство обеспечивает надежный сбор и передачу аналоговых сигналов, что делает его оптимальным решением для задач мониторинга и управления технологическими процессами.

Модуль оснащен четырьмя аналоговыми входами и не имеет аналоговых выходов, что позволяет использовать его для точного измерения различных типов сигналов. Weintek iR-AI04-VI поддерживает широкий диапазон унифицированных сигналов:

Напряжение: -10~10V, -5~5V, 1~5V
Ток: -20~20mA, 4~20mA

Высокая точность измерения достигается благодаря разрядности до 16 бит и минимальному шагу измерения (0,156–0,625 мкВ/мкА в зависимости от типа сигнала). Время преобразования составляет всего 2 мс на канал, что обеспечивает быструю реакцию системы на изменения входных параметров.

Для повышения надежности эксплуатации модуль оснащен изоляцией между аналоговой и цифровой частью на уровне 500 VDC, а также встроенной диагностикой:

Контроль напряжения питания
Отслеживание разрыва цепи (для сигналов 1~5V и 4~20mA)
Обнаружение переполнения и недополнения (overflow/underflow)

Погрешность измерения составляет не более ±0,2% от полной шкалы при 25°C и ±0,3% при температуре от 0° до 55°C, что гарантирует стабильную работу в различных условиях.

Корпус модуля выполнен из прочного пластика и имеет защитное покрытие печатной платы, что увеличивает срок службы устройства. Компактные габариты (27 x 109 x 81 мм) и малый вес (около 0,12 кг) позволяют легко интегрировать модуль в существующие шкафы управления. Крепление осуществляется на стандартную DIN-рейку 35 мм.

Модуль рассчитан на эксплуатацию в промышленных условиях:

Степень защиты IP20
Диапазон рабочих температур: 0 ~ +55°C
Диапазон хранения: -20 ~ +70°C
Влажность: 10%~90% (без конденсата)
Устойчивость к вибрации по стандартам EN 60068-2-6 и EN 60068-2-27

Питание модуля осуществляется от коммуникатора 24VDC, потребление — 70 мА при 5VDC. Для подключения используются кабели AWG 28-16.

Weintek iR-AI04-VI соответствует современным требованиям электромагнитной совместимости и сертифицирован по стандартам EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2, что подтверждает его надежность и безопасность для промышленного применения.
