Weintek iR-AI04-TR - аналоговый модуль ввода-вывода

Техническое описание Weintek iR-AI04-TR

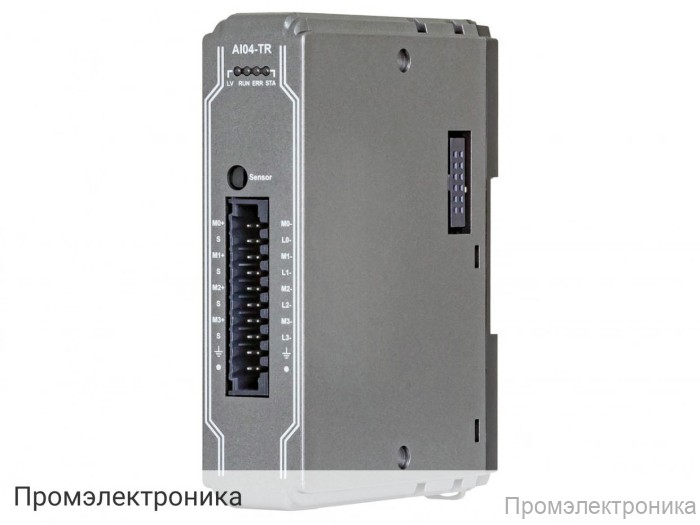

Weintek iR-AI04-TR — это высокоточный аналоговый модуль ввода-вывода, предназначенный для интеграции в промышленные системы автоматизации. Модуль обеспечивает сбор и обработку аналоговых сигналов с различных датчиков, что позволяет эффективно контролировать и управлять технологическими процессами. Благодаря поддержке широкого спектра типов входных сигналов, устройство подходит для решения задач в различных отраслях промышленности.

Основные характеристики:

4 аналоговых входа (AI) с поддержкой различных типов сигналов: термопары, термосопротивления (RTD), напряжение, сопротивление.
Высокая точность измерений: погрешность составляет ±0,2% от полной шкалы при 25°C и ±0,3% при температуре от 0° до 55°C.
Быстрое время преобразования: 100 мс/канал для термопар и напряжения, 200 мс/канал для RTD и сопротивления.
Разрешение измерения: 0,1°C/0,1°F для температурных датчиков, 16 бит для измерения напряжения, 0,0167 Ом или 0,167 Ом для сопротивления.
Изоляция между аналоговой и цифровой частью — 500 В, что обеспечивает надежную защиту оборудования.
Встроенные функции диагностики: контроль напряжения питания, отслеживание разрыва цепи, обнаружение переполнения и недополнения сигнала.

Поддерживаемые типы датчиков:

Термопары типов J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP/BP(A), M с температурными диапазонами от -270°C до +2500°C.
RTD: Pt100, Pt1000, LG-Ni1000, Ni100, Ni1000, CU50, CU100 с различными температурными коэффициентами и диапазонами измерения.
Измерение напряжения: диапазоны от ±31,25 мВ до ±2 В.
Измерение сопротивления: 0–500 Ом и 0–5000 Ом.

Конструктивные особенности:

Компактные размеры: 27 x 109 x 81 мм, вес — около 0,12 кг.
Корпус из прочного пластика с защитным покрытием печатной платы.
Монтаж на DIN-рейку 35 мм для удобства установки в шкафу управления.
Степень защиты корпуса — IP20.
Рабочая температура: от 0 до +55°C, влажность — 10%~90% без конденсата.
Устойчивость к вибрации согласно стандартам EN 60068-2-6 и EN 60068-2-27.
Подключение кабелем AWG 28-16.

Питание и сертификация:

Питание от коммуникатора 24VDC, потребление — 65 мА при 5VDC.
Соответствие стандартам электромагнитной совместимости: EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2.

Weintek iR-AI04-TR — надежное решение для сбора аналоговых данных в промышленных системах, обеспечивающее высокую точность, гибкость и простоту интеграции.
