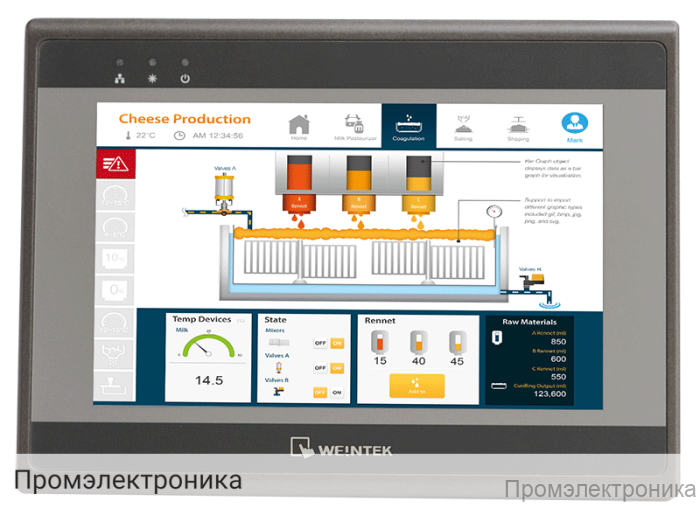

Weintek eMT3070B - панель оператора серии eMT

Техническое описание Weintek eMT3070B

Weintek eMT3070B — это современная панель оператора серии eMT, предназначенная для автоматизации промышленных процессов и управления оборудованием. Устройство сочетает в себе высокую производительность, надежность и широкий набор интерфейсов для интеграции в различные системы управления.

Дисплей и сенсорная панель

• 7-дюймовый TFT-дисплей с разрешением 800x480 пикселей обеспечивает четкое и яркое изображение.
• Яркость экрана — 500 кд/м², что позволяет использовать панель в условиях различной освещенности.
• Поддержка 16,7 миллионов цветов для отображения сложной графики и визуализации данных.
• 4-х проводной резистивный сенсор обеспечивает точное и надежное управление.
• Срок службы подсветки — 30 000 часов.

Аппаратные характеристики

• Процессор 32bit RISC с тактовой частотой 1000 МГц обеспечивает высокую скорость обработки данных.
• Оперативная память — 256 Мб, встроенная Flash-память — 256 Мб.
• Наличие часов реального времени (RTC) для точного ведения журналов событий.

Интерфейсы и коммуникации

• Два последовательных порта: COM1 (RS232, RS485 2W/4W), COM3 (RS232, RS485 2W).
• USB-хост и USB-клиент (USB 2.0, micro).
• CAN BUS с поддержкой протокола CANopen.
• Слот для карт памяти SD/SDHC для расширения хранения данных.
• Линейный аудиовыход 3,5 мм jack.
• Поддержка протоколов Modbus (RTU, ASCII, Master, Slave, TCP/IP) и MPI (187,5 K).

Конструктивные особенности

• Корпус из алюминия с безвентиляторным охлаждением.
• Монтаж в стену, посадочное отверстие — 192x138 мм.
• Габариты панели — 200,3x146,3x42,5 мм, вес — 0,9 кг.
• Питание: 24 В DC (допустимый диапазон 20-28 В), разъем питания с фиксацией.
• Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция.

Программное обеспечение и функции

• Разработка проектов осуществляется в EasyBuilderPro.
• Максимальное количество экранов в проекте — 1999, максимальный размер проекта — 64 Мб.
• Возможность сохранения архивов данных во внутренней памяти, на флешке или SD-карте.
• Загрузка проектов возможна через USB, Ethernet, флешку или SD-карту.
• Удаленный доступ: FTP, VNC, EasyAccess для мониторинга и управления.
• Поддержка создания пользовательских протоколов.

Эксплуатационные параметры

• Рабочая температура: от -20 до +50 °C.
• Потребляемый ток — 0,4 А.

Weintek eMT3070B — это надежное решение для построения современных систем автоматизации с широкими возможностями интеграции и управления.
