ВН3Т-1, алюминий, фл. PN16, ≈220 В, 50 Гц, У3.1
Термобрест ВН3Т-1

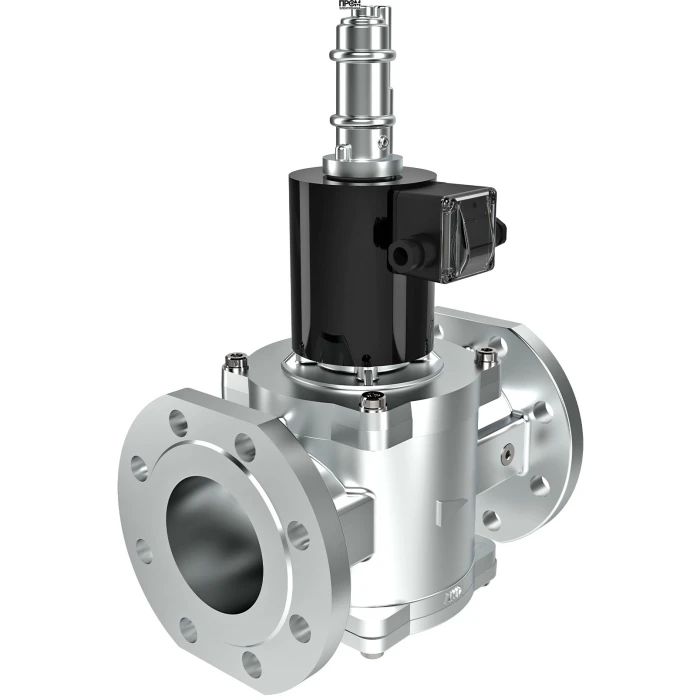

Электромагнитный газовый клапан Термобрест ВН3Т-1 предназначен для надежного и точного перекрытия газовых магистралей в промышленных и коммунальных системах. Модель изготовлена с алюминиевым корпусом, фланцевым присоединением PN16 и управляется электромагнитным приводом на ≈220 В, 50 Гц. Климатическое исполнение — У3.1.
- Артикул: 0110806001000001311101
- Категория: Клапаны электромагнитные газовые, серии ВН, ВФ
- Модель: ВН3Т-1
- Материал корпуса: алюминий
- Присоединение: фланец PN16
- Напряжение питания: ≈220 В, 50 Гц
- Климатическое исполнение: У3.1
Конструкция и материал
Алюминиевый корпус обеспечивает оптимальное соотношение прочности и коррозионной стойкости при минимальном весе. Фланцевое соединение PN16 соответствует промышленным стандартам монтажа, обеспечивает герметичность и удобство обслуживания. Компактная компоновка узла клапана упрощает установку в ограниченных пространствах.
Рабочие характеристики
Электромагнитный привод оптимизирован для стабильного срабатывания при сетевом напряжении ≈220 В, 50 Гц. Исполнение У3.1 гарантирует пригодность применения в умеренно холодных климатических условиях. Применение в газовых линиях предполагает точное герметичное перекрытие и минимальные потери давления при рабочем цикле.
Монтаж и подключение
Фланцевое присоединение PN16 обеспечивает стандартное сопряжение с трубопроводной арматурой. Электрическое подключение — через предусмотренные клеммы для питания ≈220 В, 50 Гц; перед пуском рекомендуется проверить целостность изоляции и соответствие полярности согласно паспортным данным модели.
Обслуживание и эксплуатация
Модель ВН3Т-1 спроектирована для длительной эксплуатации при регулярном техническом обслуживании: контроль герметичности фланцевых соединений, проверка состояния электромагнитного привода и очищение седла клапана по мере необходимости. Рекомендовано соблюдать регламентные интервалы проверок для поддержания рабочей надежности.
Сферы применения
Применяется в системах газоснабжения промышленных объектов, котельных и технологических установках, где требуется фланцевое исполнение PN16 и питание от сети ≈220 В.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Номинальный диаметр | 80 мм (3") |
Материал корпуса | алюминий (по умолчанию) |
Исходное состояние | Нормально-закрытый, серия ВН |
Исполнение клапана | двухпозиционный с медленным открытием |
Дополнительные устройства и исполнение | без дополнительных устройств (по умолчанию) |
Присоединение | фланцевый PN16 |
Напряжение питания | ≈220 В, 50 ГЦ (по умолчанию) |
Максимальное рабочее давление | 1 бар (0,1 МПа) |
