ВН3/4Н-4КЕ, алюминий, фл., ≈220 В, 50 Гц, У2

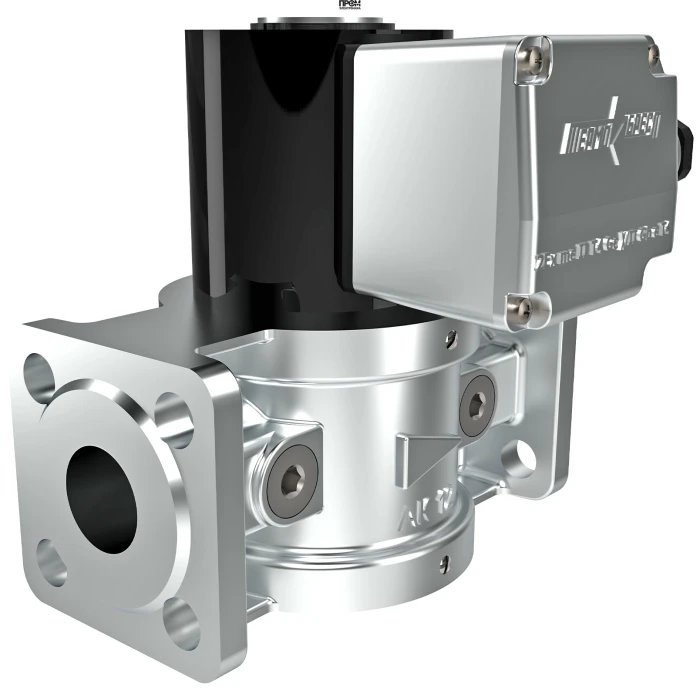

Термобрест ВН3/4Н-4КЕ
Электромагнитный газовый клапан Термобрест ВН3/4Н-4КЕ — специализированное изделие для автоматизированного управления подачей газового топлива в технологических и отопительных системах. Конструктивно выполнен во фланцевом исполнении, корпус из алюминия обеспечивает сочетание прочности и сниженного веса, пригодно для монтажа в ограниченных пространствах.
Ключевые характеристики
- Арт.: 0110201004001011212101
- Категория: клапаны электромагнитные газовые, серии ВН, ВФ
- Материал корпуса: алюминий
- Исполнение: фланцевое (фл.)
- Номинальное напряжение: ≈220 В
- Частота питания: 50 Гц
- Климатическое исполнение: У2
- Модификация: ВН3/4Н-4КЕ
Описание и преимущества конструкции
ВН3/4Н-4КЕ разработан для точного управления потоками газа в условиях интенсивной эксплуатации. Алюминиевый корпус обеспечивает высокую теплоотдачу и коррозионную стойкость при оптимальной массе изделия. Фланцевое исполнение упрощает интеграцию в трубопроводы стандартных диаметров, снижая время и трудозатраты при монтаже.
Электрическая часть оптимизирована под напряжение ≈220 В и частоту 50 Гц, что обеспечивает совместимость с распространёнными источниками питания на объектах гражданского и промышленного назначения. Климатическое исполнение У2 гарантирует работоспособность в заданном диапазоне температур и влажности, соответствующем требованиям по эксплуатации в умеренном и холодном климате.
Применение и эксплуатация
Модель предназначена для включения в автоматические схемы управления подачей газа в котельных, газовых горелках и технологических линиях, где требуется надежное электромагнитное перекрытие потока. Простая конструкция обеспечивает удобство технического обслуживания: доступ к элементам крепления и подключения обеспечен фланцевым монтажом. Рекомендуется соблюдать электрическую схему подключения и условия эксплуатации, соответствующие маркировке изделия.
Совместимость и монтаж
Фланцевое соединение позволяет применять ВН3/4Н-4КЕ с типовыми уплотнениями и фланцевыми патрубками. Электрическое подключение — стандартные клеммы для 220 В/50 Гц. При проектировании интеграции учитывайте габариты фланца и направление потока, указанное на корпусе.
что компания Промэлектроника официальный дилер (sales@prom-elec.com)
Номинальный диаметр | 20 мм (3/4") |
Материал корпуса | алюминий (по умолчанию) |
Исходное состояние | Нормально-закрытый, серия ВН |
Исполнение клапана | двухпозиционный (по умолчанию) |
Дополнительные устройства и исполнение | с ручным регулятором расхода, во взрывозащищенном исполнении |
Присоединение | фланцевый |
Напряжение питания | ≈220 В, 50 ГЦ (по умолчанию) |
Максимальное рабочее давление | 4 бар (0,4 МПа) |
