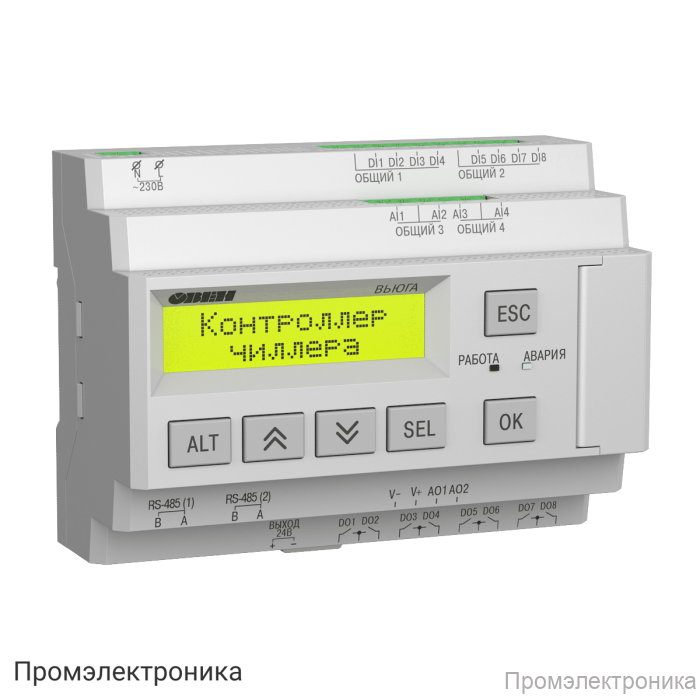

ВЬЮГА-1 - контроллер с готовым алгоритмом для управления одноконтурным чиллером

Техническое описание контроллера ВЬЮГА-1

ВЬЮГА-1 — это современный контроллер с готовым алгоритмом для управления одноконтурным чиллером. Устройство предназначено для автоматизации процессов охлаждения и поддержания заданных параметров в промышленных и коммерческих системах. Контроллер обеспечивает высокую надежность, гибкость настройки и простоту интеграции в существующие системы управления благодаря широкому набору входов, выходов и интерфейсов связи.

Основные особенности:

• Два варианта питания: ~90…264 В (номинальное ~230 В, 47…63 Гц) или =19…30 В (номинальное =24 В).
• Встроенный источник питания (для версии 230 В) с выходным напряжением 24 ± 3 В и током нагрузки до 100 мА.
• Гальваническая развязка по основным цепям, обеспечивающая безопасность эксплуатации и защиту оборудования.
• Восемь дискретных входов для подключения датчиков типа «сухой контакт» и коммутационных устройств (реле, кнопки и др.).
• Четыре аналоговых входа для работы с датчиками температуры (Pt1000, NTC10K) и токовыми сигналами (4…20 мА).
• Восемь дискретных выходов на электромагнитных реле (нормально-разомкнутые контакты) с возможностью коммутации до 250 В переменного или 30 В постоянного тока.
• Два аналоговых выхода (ЦАП) с диапазоном напряжения 0…10 В для управления исполнительными механизмами.
• Два интерфейса RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что позволяет интегрировать контроллер в системы диспетчеризации и автоматизации.
• Монохромный текстовый ЖК-дисплей с подсветкой (2 строки по 16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• Шесть кнопок управления для настройки и оперативного управления параметрами.
• Корпус для монтажа на DIN-рейку (35 мм), степень защиты IP20, компактные габариты 123×90×58 мм.
• Средний срок службы устройства — не менее 10 лет.

ВЬЮГА-1 идеально подходит для автоматизации чиллеров, обеспечивая надежное управление, защиту оборудования и удобство эксплуатации. Благодаря широкому функционалу и поддержке современных протоколов связи, контроллер легко интегрируется в различные системы автоматизации и диспетчеризации.
