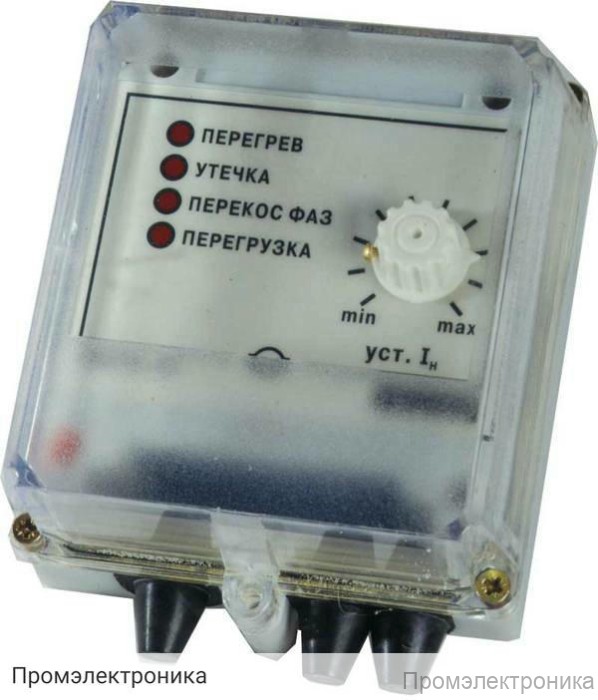

УЗОТЭ-2У - устройство защитного отключения трехфазного электродвигателя

Техническое описание устройства защитного отключения трехфазного электродвигателя УЗОТЭ-2У

УЗОТЭ-2У — это современное устройство защитного отключения, предназначенное для комплексной защиты трехфазных электродвигателей от аварийных режимов работы. Прибор обеспечивает надежную защиту оборудования от перегрева, перегрузки по току, обрыва фазы и других опасных ситуаций, способных привести к выходу электродвигателя из строя. Благодаря широкому диапазону рабочих параметров и простоте монтажа, УЗОТЭ-2У находит применение в различных отраслях промышленности, а также в системах автоматизации и управления технологическими процессами.

Основные функции устройства:

Автоматическое отключение электродвигателя при возникновении аварийных ситуаций.
Контроль температуры обмоток электродвигателя с помощью датчика температуры.
Контроль тока нагрузки с использованием трансформаторного датчика тока.
Индикация состояния устройства и причин срабатывания защиты.

Технические характеристики УЗОТЭ-2У:

Напряжение питания: 190...240 В
Потребляемая мощность: не более 5 Вт
Мощность защищаемого электродвигателя: 1,6–160 кВт
Допустимый ток нагрузки на контактах встроенного реле: 1,5 (2,5) А при 220 В
Время подготовки к работе: не более 10 секунд
Максимальная длина линии между устройством и датчиком температуры: до 300 м (при сопротивлении линии не более 5 Ом)
Максимальная длина линии между устройством и трансформаторными датчиками тока: до 15 м
Температура защитного отключения электродвигателя: 80...90°С
Время срабатывания устройства:
- при обрыве фазы: 4...12 секунд
- при перегрузке по току в 1,5 раза: 30...60 секунд
- при перегрузке по току в 4 раза: 8...24 секунд
Тип корпуса: настенный (Н)
Габаритные размеры: 130×105×65 мм
Степень защиты корпуса: IP44

Комплектация устройства:

Устройство УЗОТЭ-2У
Комплект крепежных элементов
Трансформаторный датчик тока
Датчик температуры
Паспорт и руководство по эксплуатации
Гарантийный талон

УЗОТЭ-2У отличается высокой надежностью, простотой установки и обслуживания. Благодаря компактным размерам и степени защиты IP44, устройство может использоваться в различных условиях эксплуатации. Применение УЗОТЭ-2У позволяет значительно повысить безопасность и продлить срок службы электродвигателей, минимизируя риски аварий и простоев оборудования.
