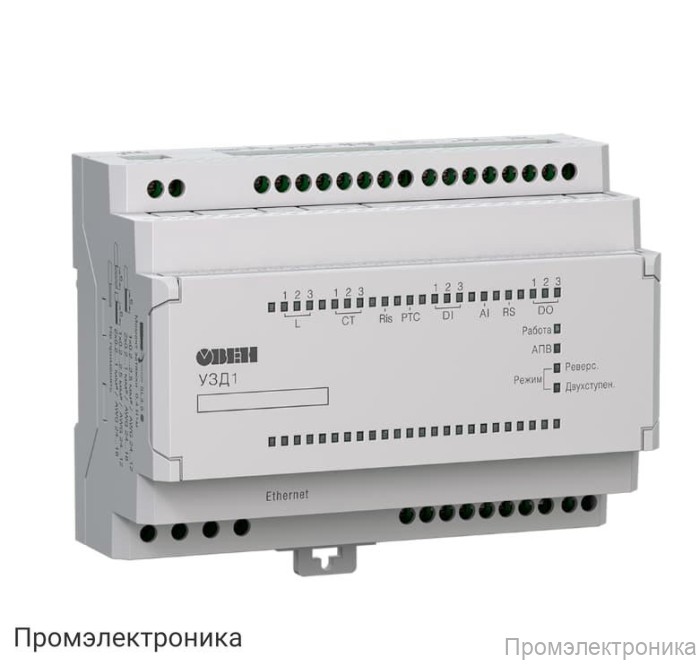

УЗД1-RS.ETH - устройство защиты двигателя

Устройство защиты двигателя УЗД1-RS.ETH — надежная защита и контроль электродвигателей

УЗД1-RS.ETH — современное устройство, предназначенное для комплексной защиты электродвигателей в промышленных и коммерческих установках. Благодаря широкому функционалу и поддержке современных протоколов связи, прибор обеспечивает эффективный мониторинг, диагностику и управление работой электродвигателей, предотвращая аварийные ситуации и продлевая срок службы оборудования.

Основные функции устройства:

• Контроль параметров питания и состояния электродвигателя
• Измерение фазных и линейных напряжений, тока, частоты
• Контроль сопротивления изоляции
• Передача данных по интерфейсам RS-485, Ethernet и USB
• Гибкая настройка входов и выходов для интеграции в различные системы автоматизации

Технические характеристики:

• Питание: напряжение цепи управления — 3 × 400 В (+10/-15 %), частота — 50(±3)/60(±3) Гц
• ВИП: напряжение — 24 (±4) В, максимальный ток — 40 мА
• Измерение напряжения: фазное — 50…300 В, линейное — 80…500 В
• Измерение тока: RMS — 0…5 А (при использовании трансформатора тока значение умножается на коэффициент трансформации), номинальный вторичный ток ТТ — 1 А или 5 А
• Диапазон измерения частоты: 47…63 Гц
• Аналоговый вход: 1 шт., поддержка сигналов 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, входное сопротивление — не менее 10 кОм (для напряжения), не более 300 Ом (для тока)
• Дискретные входы: 3 цифровых, уровни: лог. 1 — 15…30 В, лог. 0 — -3…+5 В
• Контроль сопротивления изоляции: 1 вход, порог — 1 МОм
• Дискретные выходы: 1 сигнальный (релейный, нормально открытый), 2 силовых (релейный, перекидной), максимальный коммутируемый ток — до 10 А при ~250 В (cosφ = 1), до 5 А при ~250 В (cosφ = 0.4), до 1,5 А (AC15), до 1,25 А (DC13)
• Интерфейс RS-485: скорость до 115200 Кбит/с, длина линии до 1200 м, протокол Modbus-RTU
• Ethernet: скорость 10/100 Мбит/с, протокол Modbus-TCP
• USB: версия 2.0, разъем MicroUSB
• Корпус: степень защиты IP20

УЗД1-RS.ETH — это оптимальное решение для автоматизации и повышения надежности работы электродвигателей, позволяющее интегрировать устройство в современные системы диспетчеризации и мониторинга. Благодаря поддержке популярных протоколов обмена данными и широкому диапазону контролируемых параметров, устройство подходит для использования в различных отраслях промышленности и энергетики.
